台式机PC散热轴流风扇结构设计

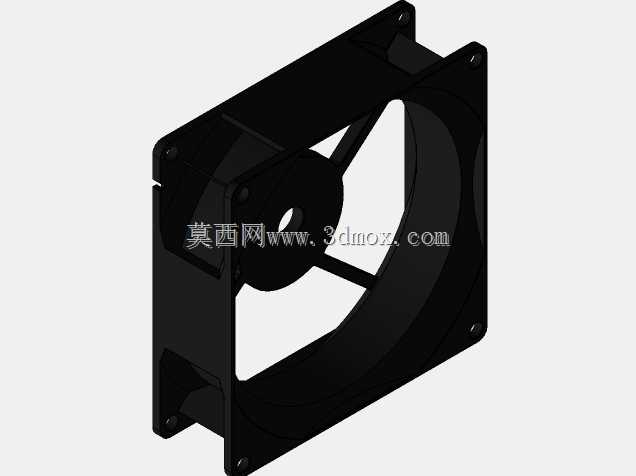

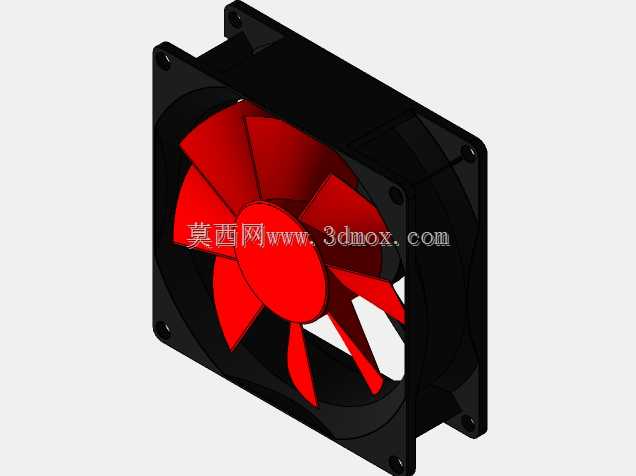

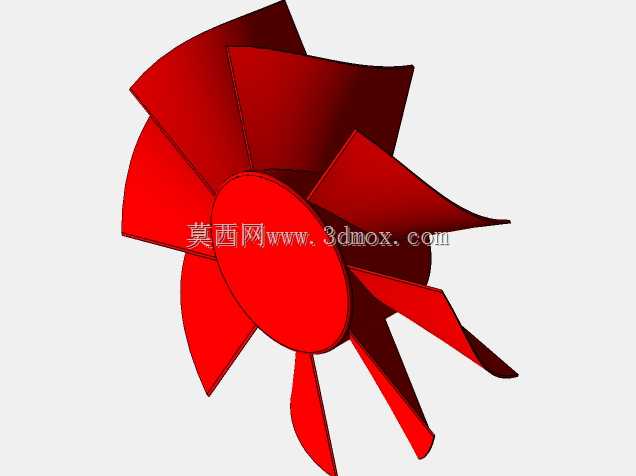

日常做PC装机、工控机箱散热选型的时候，这类标准尺寸轴流风扇是绕不开的通用部件，很多刚入行的结构工程师容易忽略安装边界的匹配度，最后装机时出现孔位对不上、扇叶擦碰护网或者风道预留不足的问题。这款风扇采用行业通用的方形外框设计，四个角预留标准安装孔位，适配绝大多数台式机机箱、CPU风冷散热器、工控机柜的安装位，外框做了加厚的加强筋结构，安装拧螺丝的时候不会出现框体形变，避免长期使用后因为框体变形导致扇叶动平衡失效，产生运行噪音。扇叶采用七叶大倾角曲面设计，和普通五叶风扇相比，相同转速下可以推动更大的风量，同时曲面叶型可以切割气流减少风切噪音，日常使用时不会产生尖锐的高频噪声，适合对噪音有要求的办公、家用场景。中心轮毂做了圆弧过渡设计，既可以固定扇叶根部的连接强度，避免高速旋转时扇叶根部应力集中断裂，也能引导气流顺着扇叶方向均匀导出，减少中心区域的气流乱流，提升送风效率。设计时首先要确认安装边界尺寸，外框的长宽、厚度都要匹配安装位的预留空间，四个安装孔的中心距严格遵循行业通用标准，孔位内嵌金属衬套，反复拆装也不会出现塑料孔滑牙的问题。扇叶和外框之间预留均匀的转动间隙，既不会因为间隙太小导致装配公差累积出现擦碰，也不会因为间隙太大产生气流回流损失风压。这类风扇除了用在台式机CPU散热、机箱进出风位置，还可以适配小型服务器机柜、桌面3D打印机散热、功放设备通风等场景，选型时只要匹配安装尺寸、供电参数和风压风量要求，就可以直接替换同规格产品。建模过程中要注意扇叶曲面的曲率连续性，保证每个扇叶的重量偏差控制在极小范围内，这样装配后动平衡达标，高速旋转时不会产生明显振动，延长轴承的使用寿命。外框的进风侧做了微倒角处理，可以减少进风时的气流阻力，出风侧做了平直的导流边，引导气流直线送出，避免气流过早扩散，提升有效送风距离。
