威光12038规格轴流散热风机结构

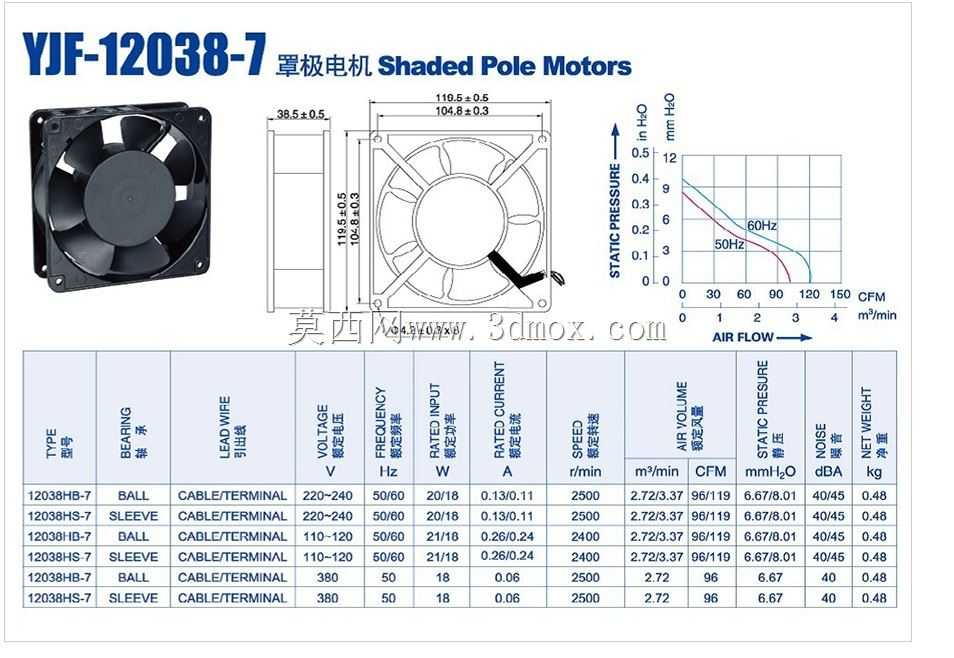

这款120mm见方的轴流散热部件，是工业电控、电源设备、小型工控机组态里最常用的风冷配套件，日常做设备结构布局时，这类风机的安装位预留、风道匹配是散热设计里最基础也最容易出疏漏的环节。从实际选型适配的角度说，这类12038规格的风机，安装孔位遵循通用的行业尺寸规范，四个角的固定孔中心距保持105mm的通用标准，安装时可以直接匹配市面通用的防尘网、风机滤网组、安装固定卡扣，不需要额外做安装板的二次开孔加工，能大幅缩短设备组装的配套周期。

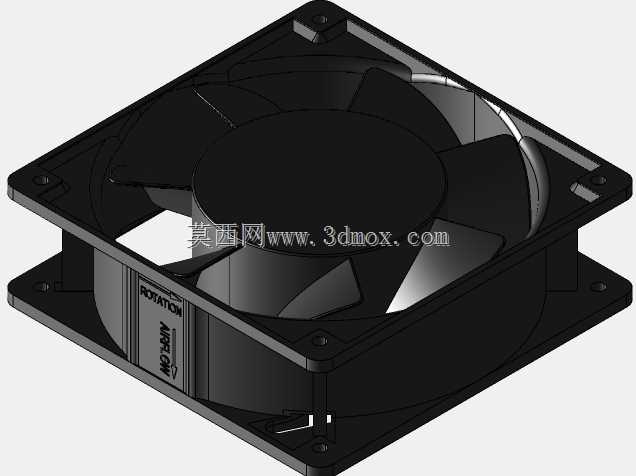

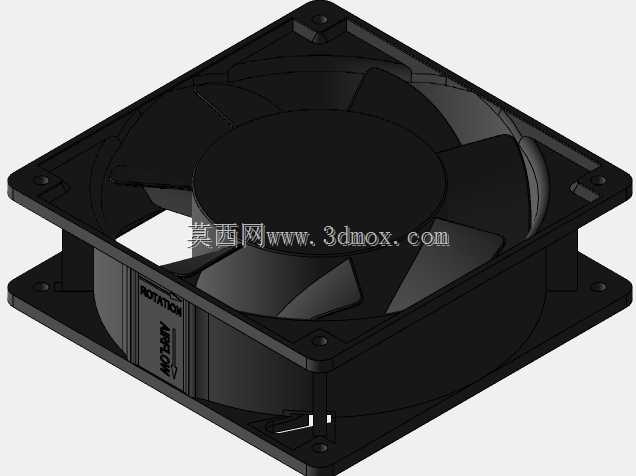

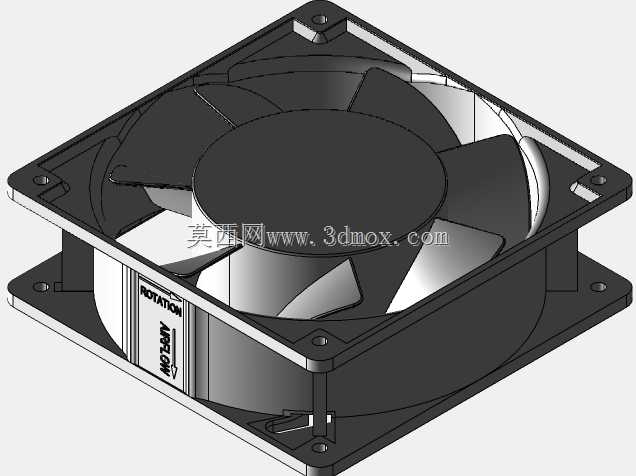

做三维结构建模的时候，这个模型完整还原了风机的外框弧度、扇叶的曲面倾角、侧面出线端的凸起结构，还有框体上的旋转方向标识、气流方向标识，这些细节在做设备装配干涉检查的时候非常关键——很多新手做结构设计时容易忽略风机侧面出线端的凸起尺寸，导致安装后风机外壳和柜体内壁、相邻元器件发生硬干涉，或者预留的出线空间不足，压损风机供电线埋下安全隐患。扇叶的曲面造型是这类风机送风效率的核心，模型里还原的七叶结构，是兼顾送风静压和运转噪音的成熟构型，相比五叶结构，相同转速下能输出更平稳的气流，不会因为气流脉动产生明显的风噪，适合用在对噪音有一定要求的工控机柜、小型医疗设备、商用电源柜体内部。

从实际应用场景看，这类风机既可以做柜体的抽风式散热，把柜体内部元器件产生的热空气直接抽出柜外，也可以反过来做鼓风式送风，把外部过滤后的冷空气压入密闭柜体形成正压，阻挡外界粉尘进入柜体内部。设计安装结构的时候，要注意风机本体38mm的厚度尺寸，预留安装位时不仅要算上风机本身的厚度，还要给接线端、减震胶垫留出至少5mm的冗余空间，避免安装后风机被挤压产生运转共振。另外模型还原的外框边角圆角、安装孔的沉台结构，也能帮助设计人员在做安装板开孔时准确匹配沉头螺丝的规格，不用反复核对实物尺寸调整孔位参数，能有效减少结构打样的返工次数。在做整机风道仿真前，用这个精准的模型做流道域的提取，也能让仿真结果更贴近实际运转的气流状态，避免因为模型简化过度导致散热设计冗余不足或者过度设计增加成本。
