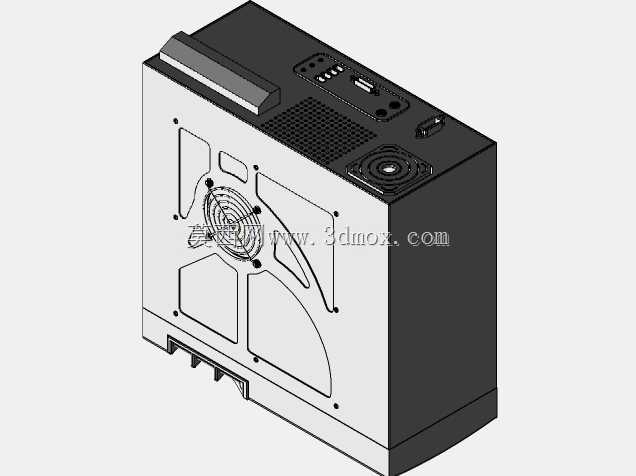

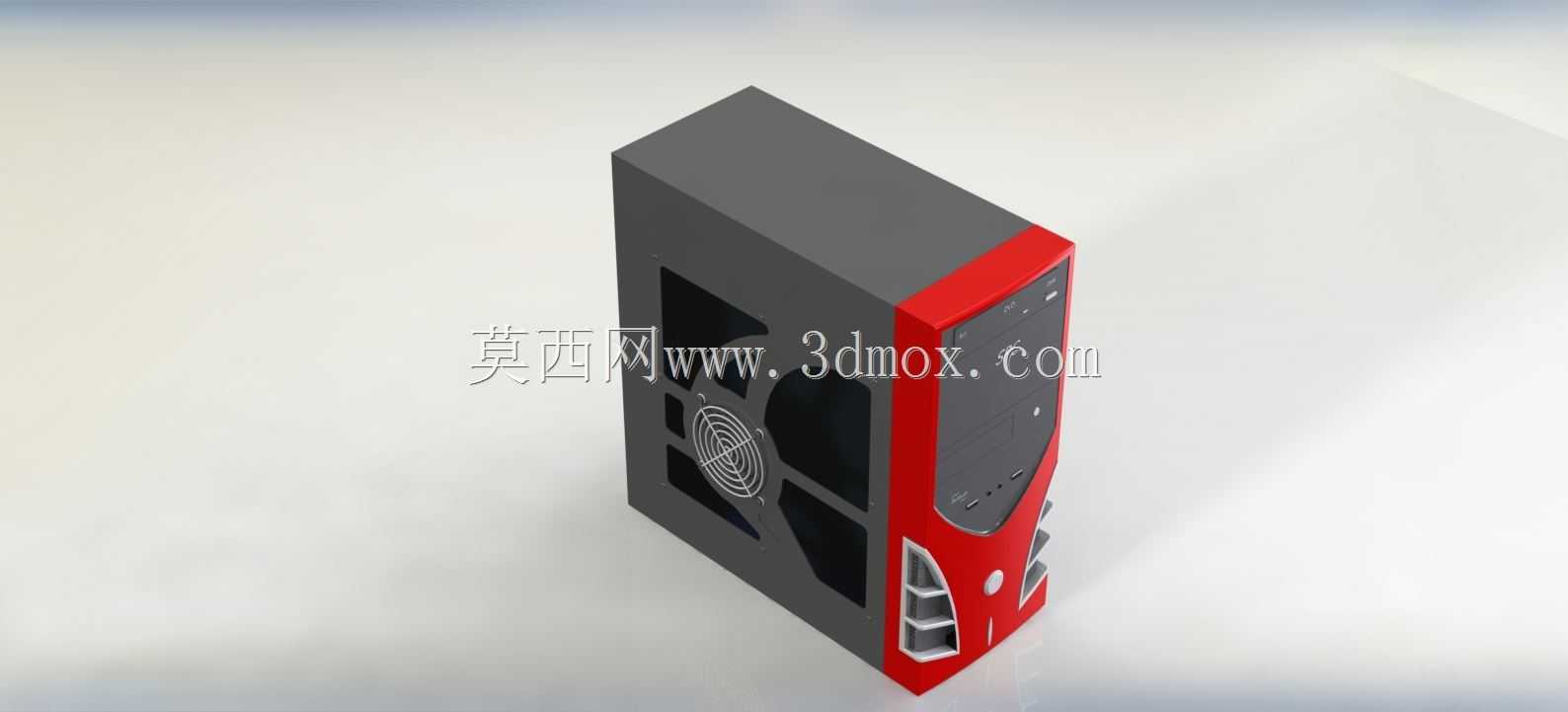

红黑配色立式ATX电脑主机机箱结构设计

日常做台式机硬件适配结构设计时，这类立式ATX机箱是消费级装机市场最常见的承载结构，主要面向家用办公、电竞游戏、入门图形工作站等装机场景，用来固定主板、电源、硬盘、显卡等核心电脑硬件，同时通过钣金壳体屏蔽电磁辐射，引导内部气流带走硬件运行产生的热量。从结构设计逻辑来看，这款机箱采用常规立式塔式布局，主体采用0.6-0.8mm厚度的SECC镀锌钢板弯折成型，前面板搭配ABS塑料注塑件做外观造型，红黑撞色的分区设计既区分了功能区域，也符合电竞类硬件的视觉审美取向。前面板左侧预留的大面积通风格栅，是对应前置进风风扇的安装位，可搭配120mm或140mm规格的散热风扇，直接为硬盘仓、显卡区域输送冷风；格栅上的同心圆装饰纹路同时兼顾了防尘网的压合固定作用，避免大颗粒灰尘直接被吸入机箱内部。前面板右侧的红色区域集成了开机按键、重启按键、USB接口、音频接口等前置IO模块，接口位置的高度设置符合日常坐姿下的插拔操作习惯，不需要弯腰探身到机箱背面就能外接U盘、耳机等外设。机箱内部的安装边界完全遵循ATX规范设计，可兼容标准ATX、M-ATX、ITX三种规格的主板，CPU散热器限高165mm，可安装绝大多数塔式风冷散热器，显卡最长支持320mm长度的三风扇游戏显卡，电源位采用下置式布局，可兼容标准ATX电源，电源仓独立分隔的设计既能遮挡电源走线，也能避免电源吸入显卡排出的热风，提升散热效率。硬盘安装位预留了2个3.5英寸机械硬盘位和2个2.5英寸固态硬盘位，满足普通用户的存储扩展需求，背板位置预留了20mm宽度的走线空间，配合主板托盘上的走线孔，可将供电线、数据线整理到背板后侧，避免线缆杂乱阻挡内部风道。机箱侧面板采用免工具拆卸的卡扣设计，日常升级硬件时不需要拧动螺丝就能打开侧板，后部预留了7个PCIe挡片位置，对应显卡、声卡、采集卡等扩展卡的安装，同时后部标配一个120mm排风风扇位，可将机箱内部的热空气直接排出，形成前进后出的顺畅散热风道。做这类机箱建模时，要特别注意各个安装位的公差配合，比如主板铜柱的定位孔位置误差不能超过0.2mm，否则会出现主板安装孔位不对齐的问题，前面板IO接口的位置要和主板上的插针位置对应，避免前置接线长度不够，钣金折弯处的R角要控制在1mm以内，避免组装时出现缝隙过大或者干涉的问题。
