多层分流式轮胎辊道输送设备结构

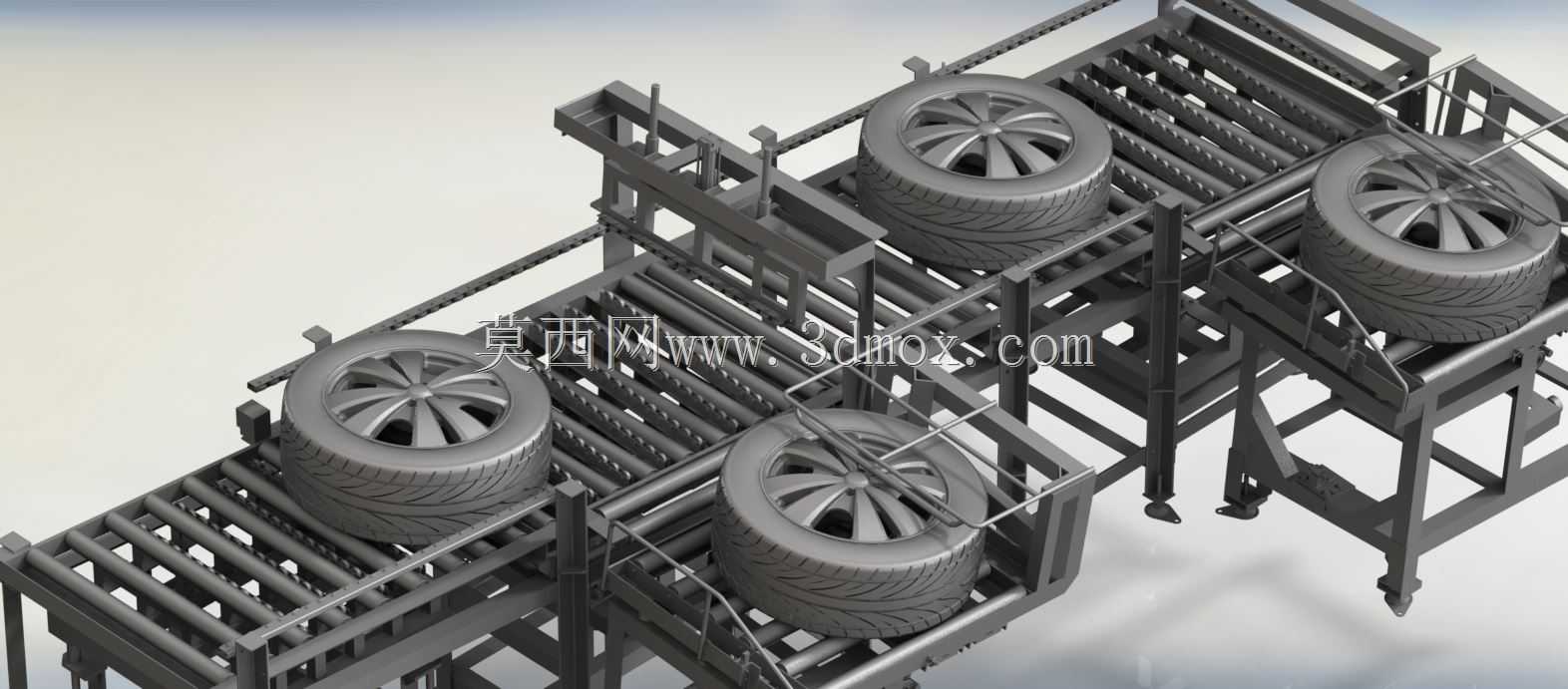

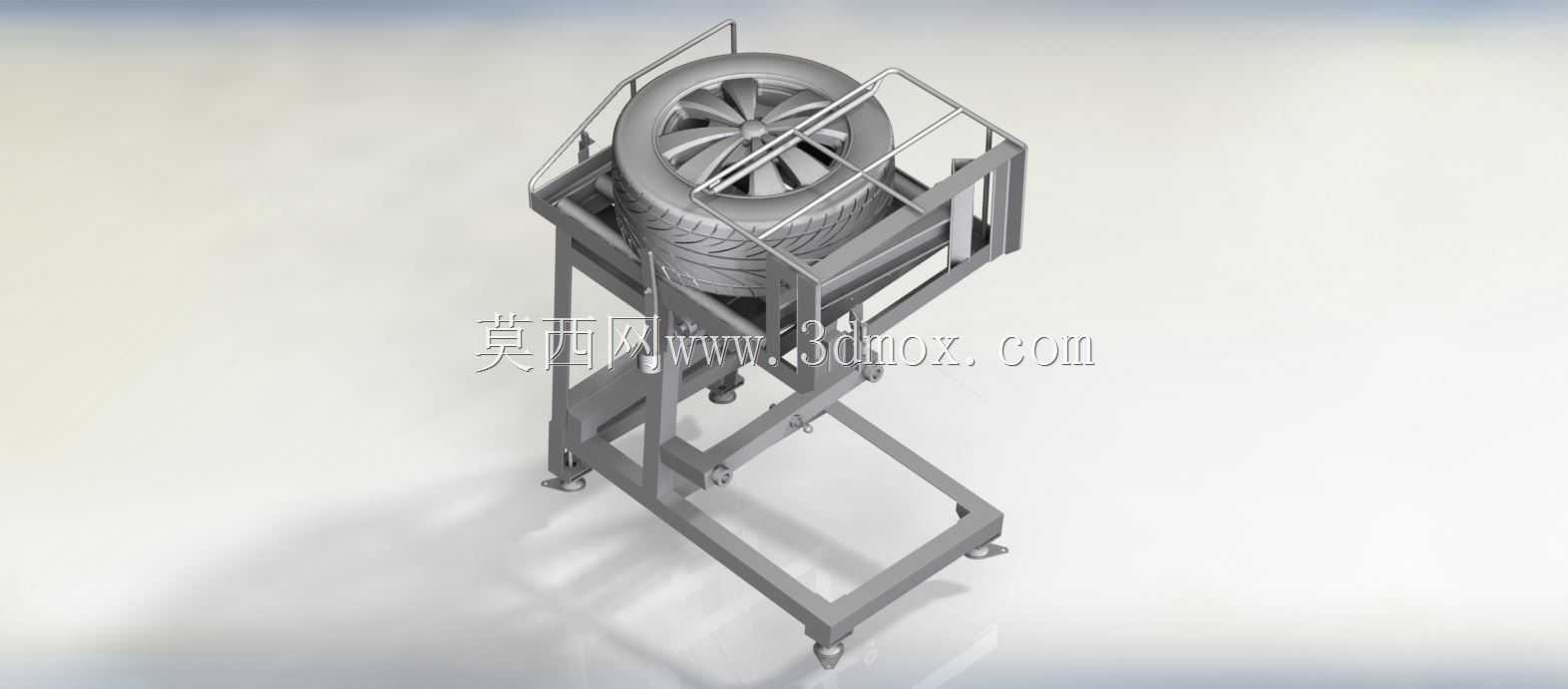

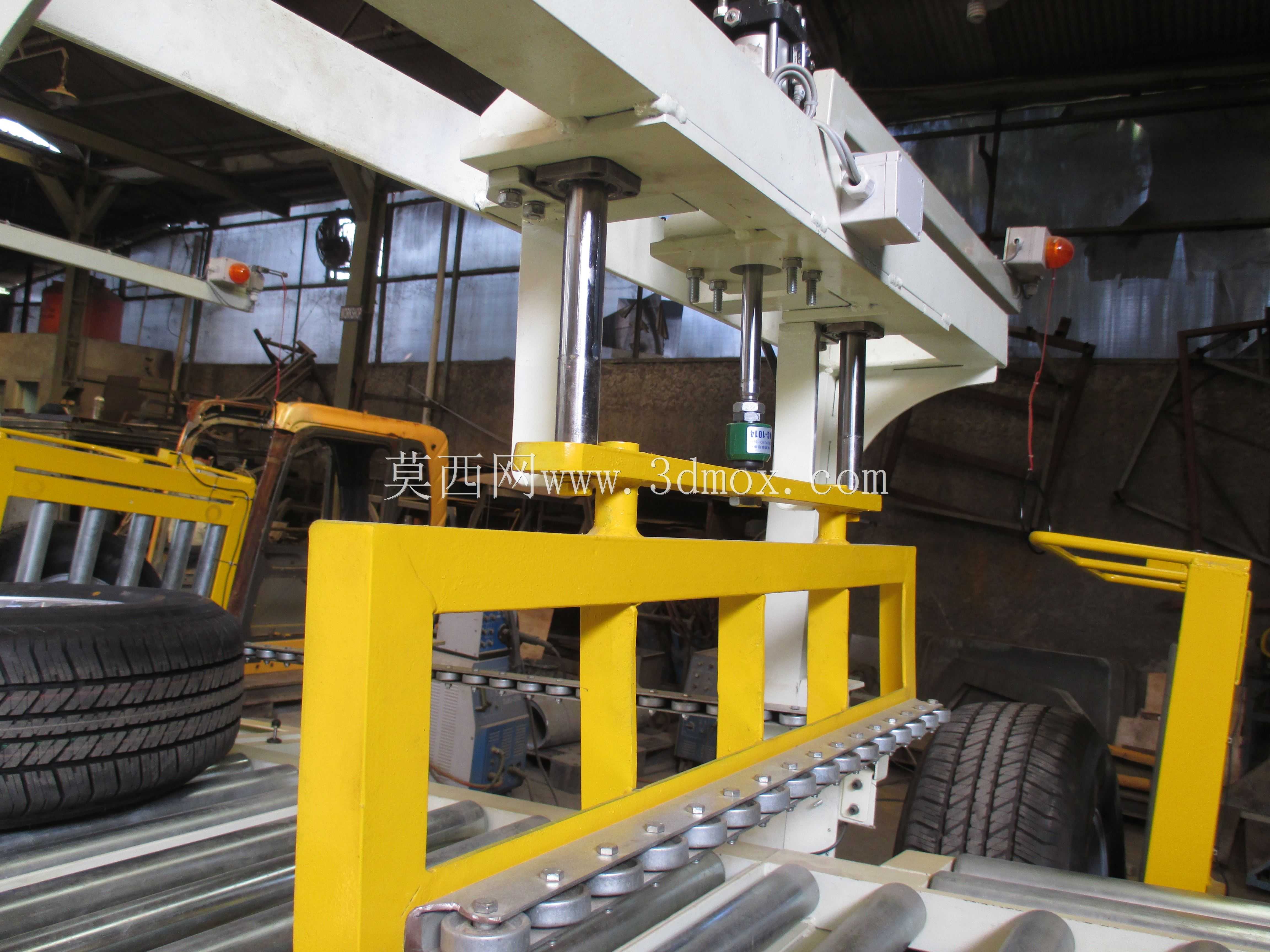

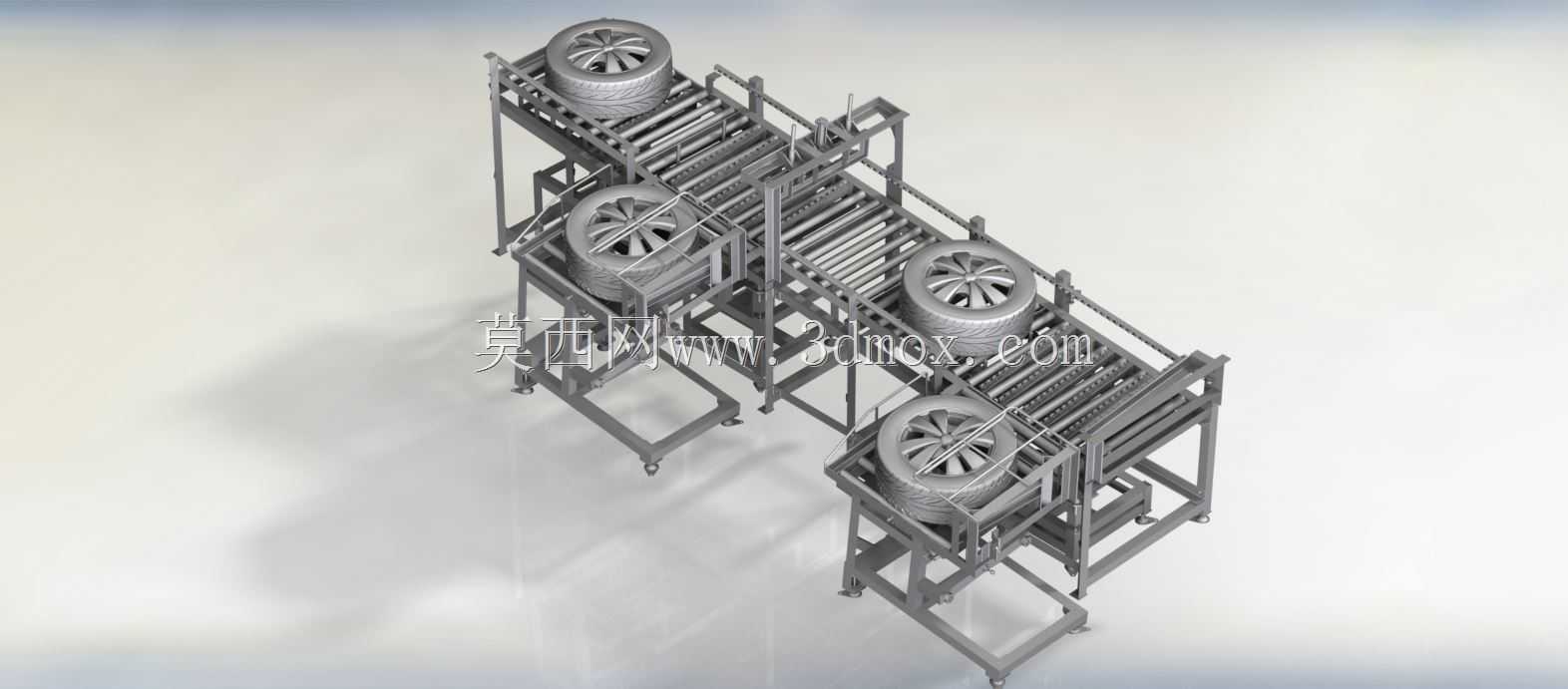

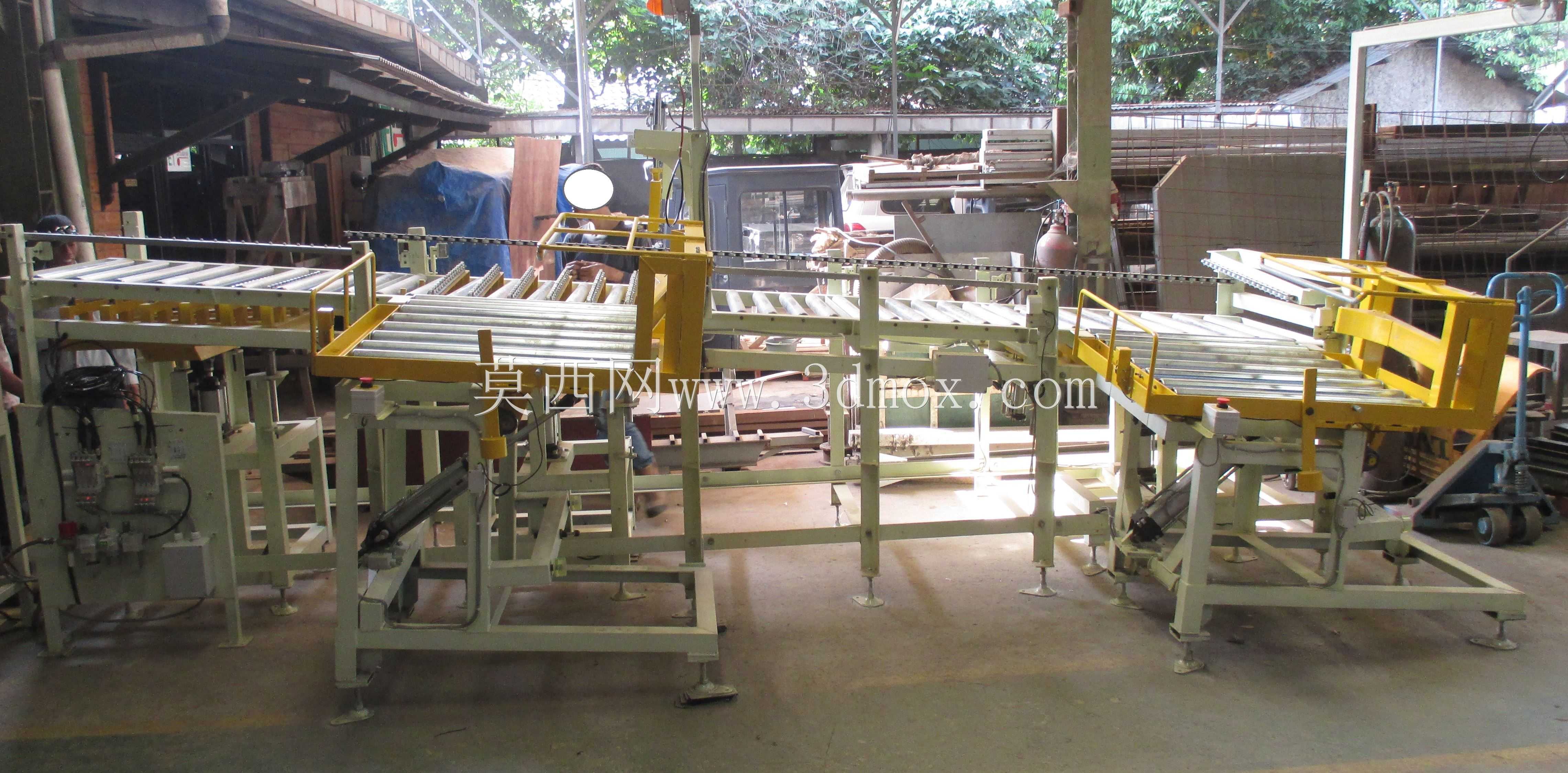

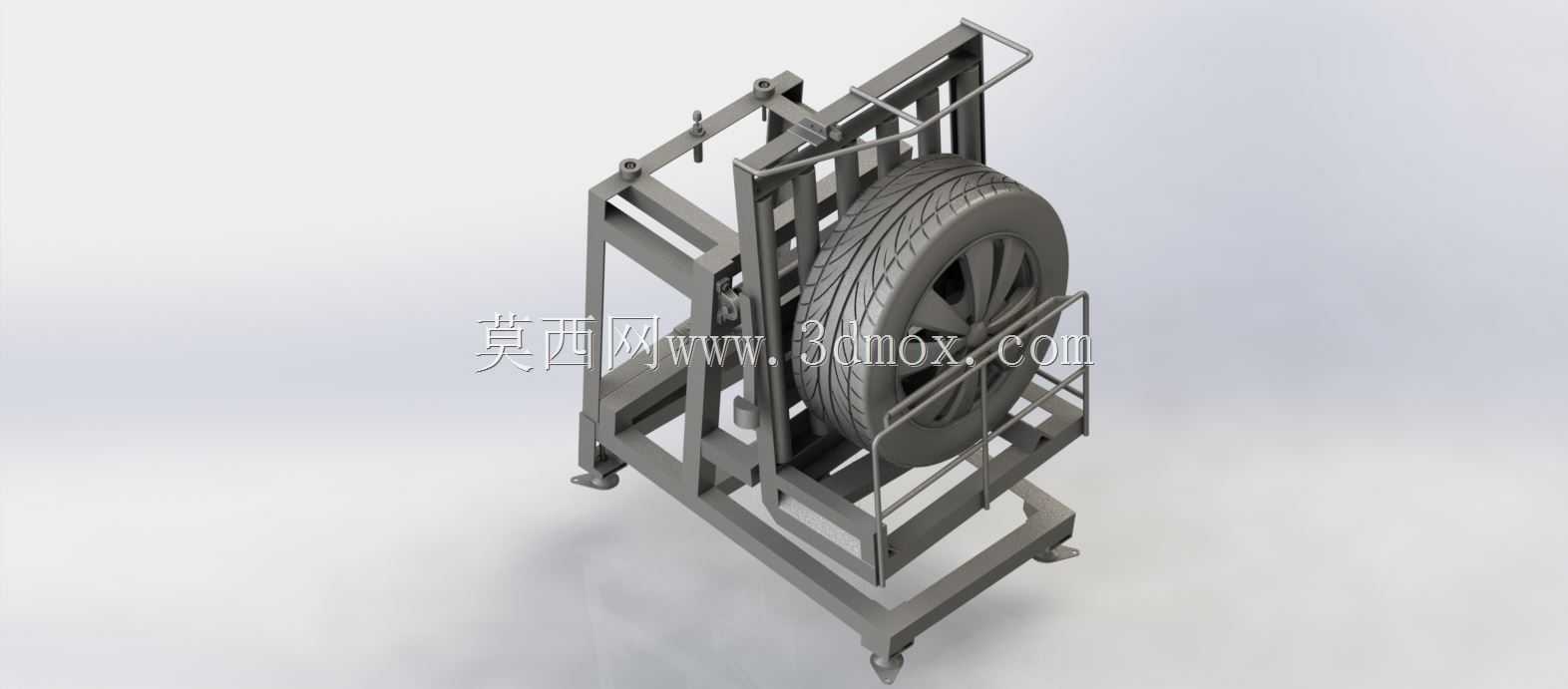

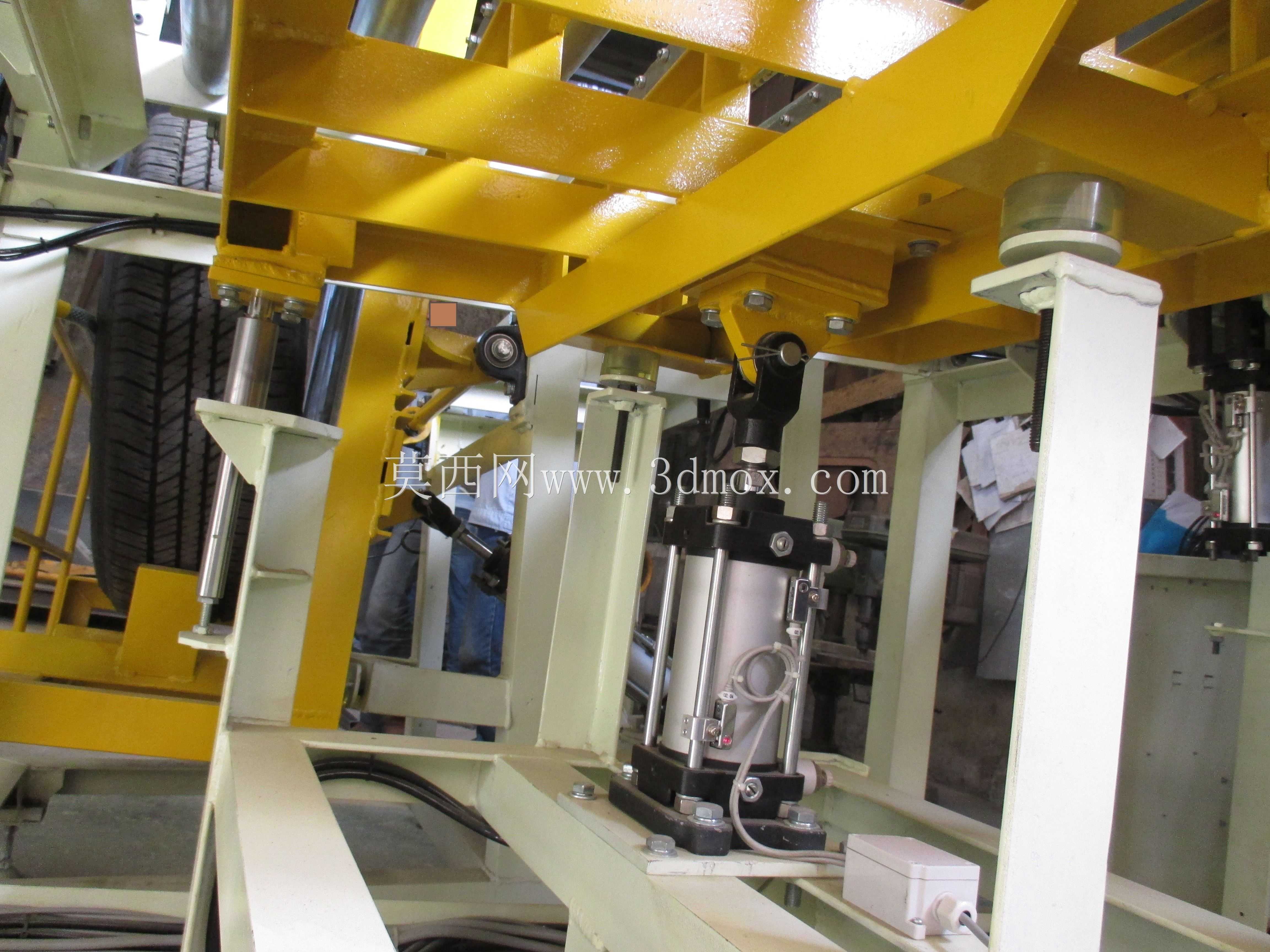

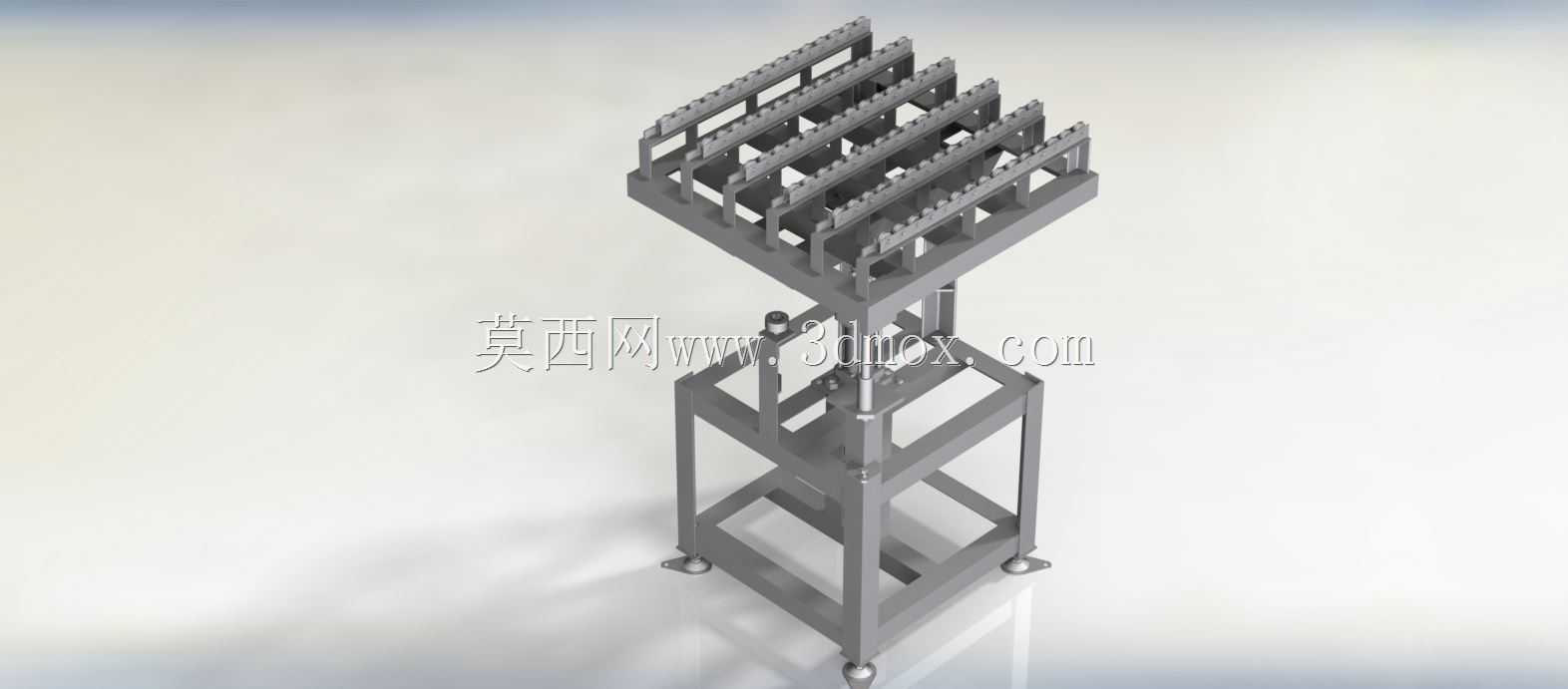

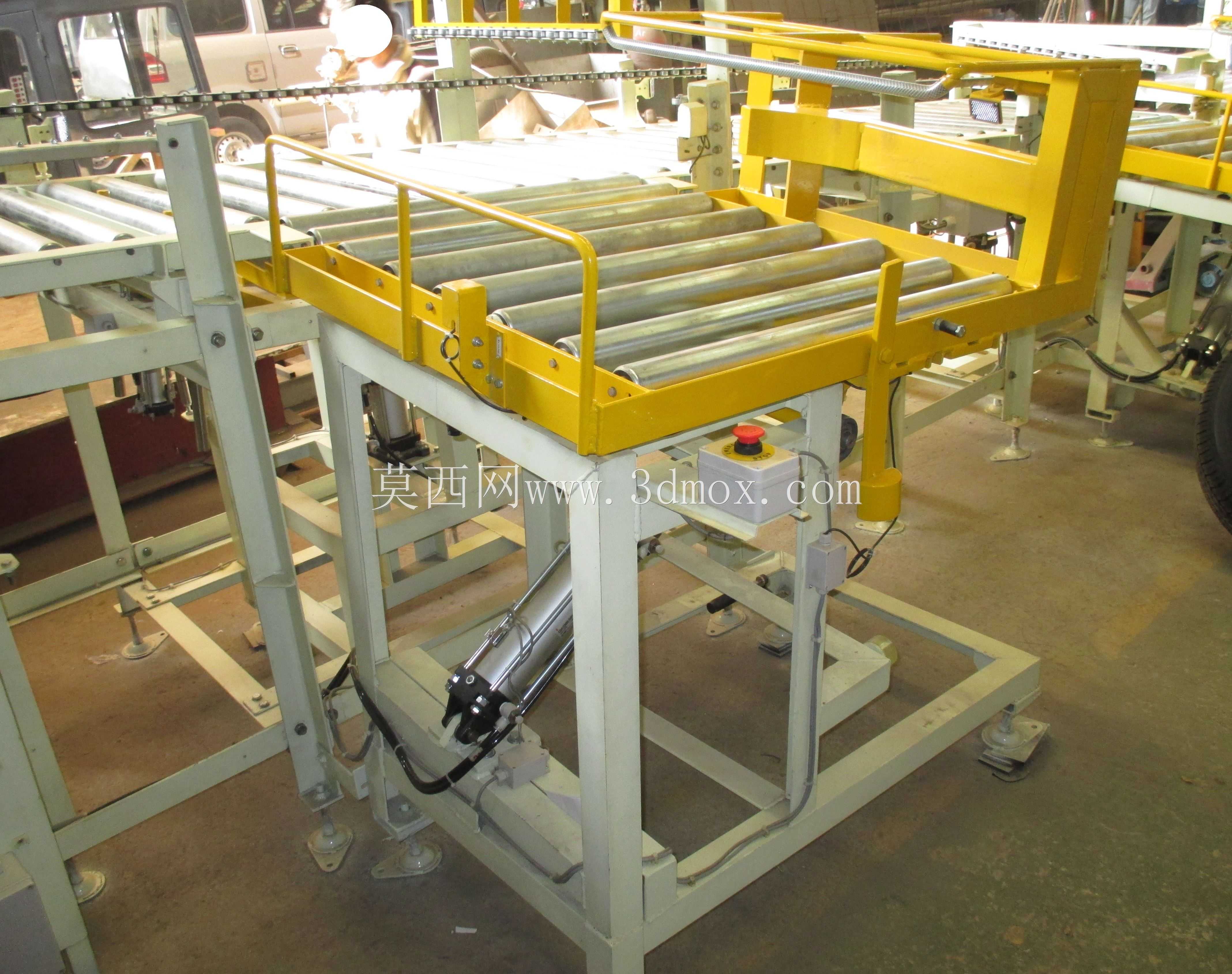

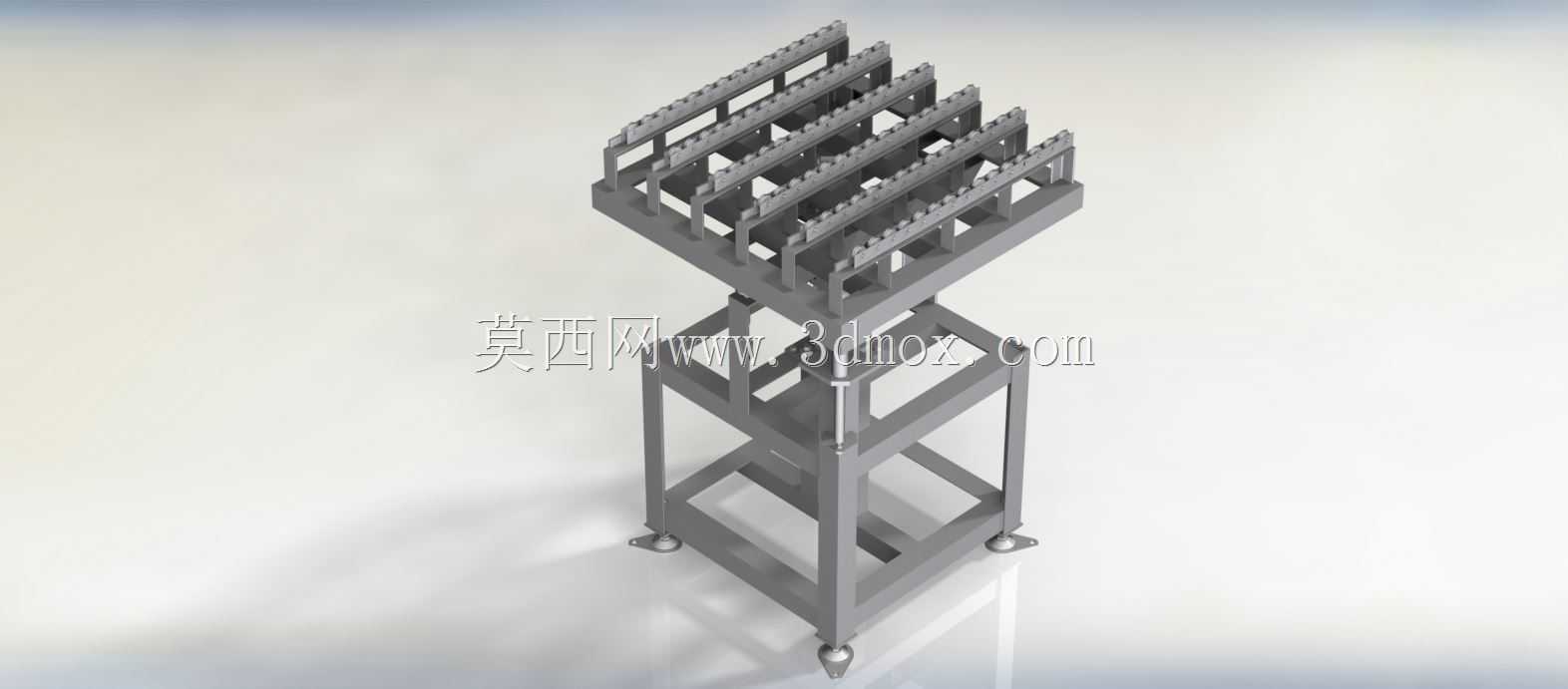

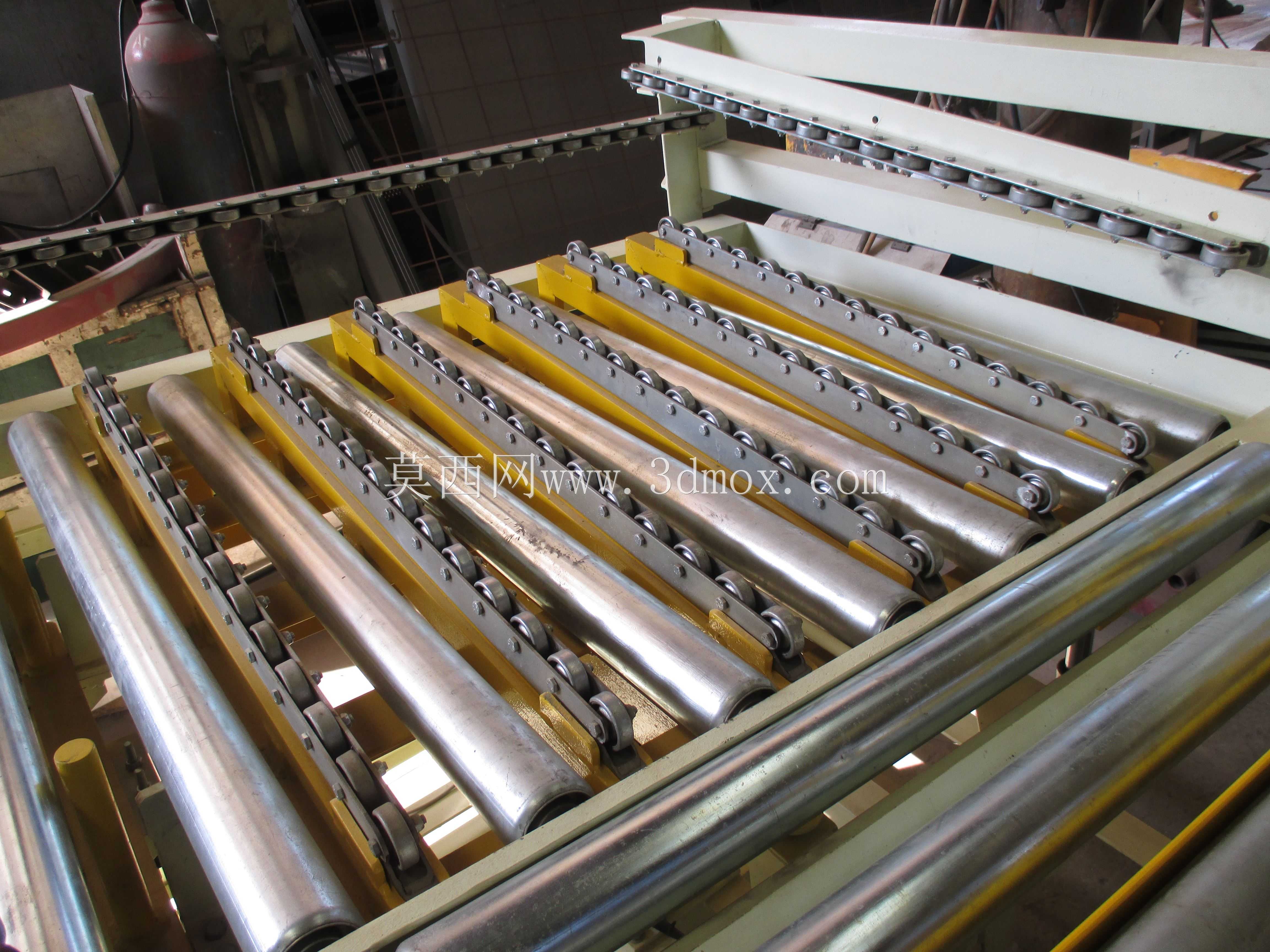

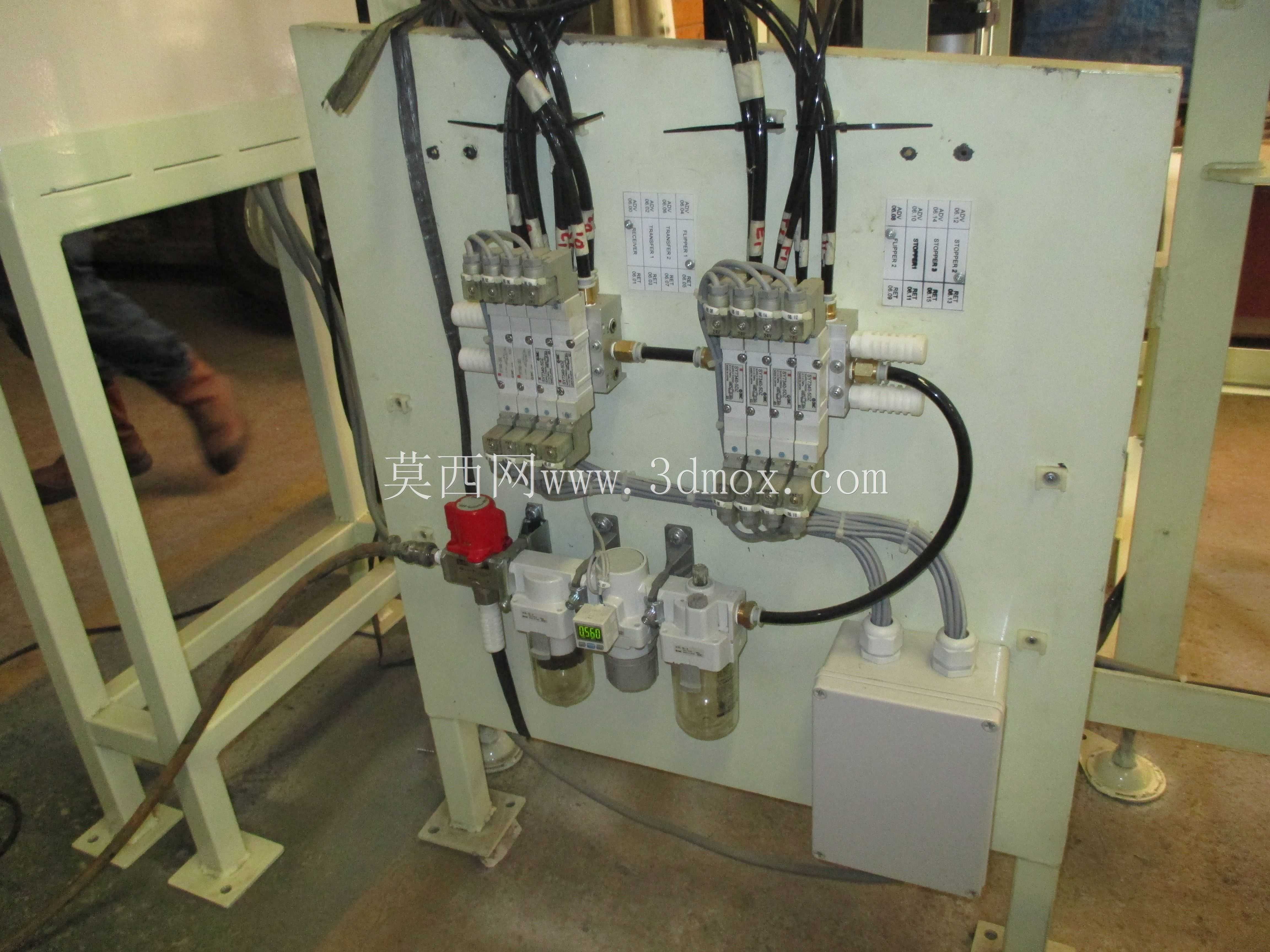

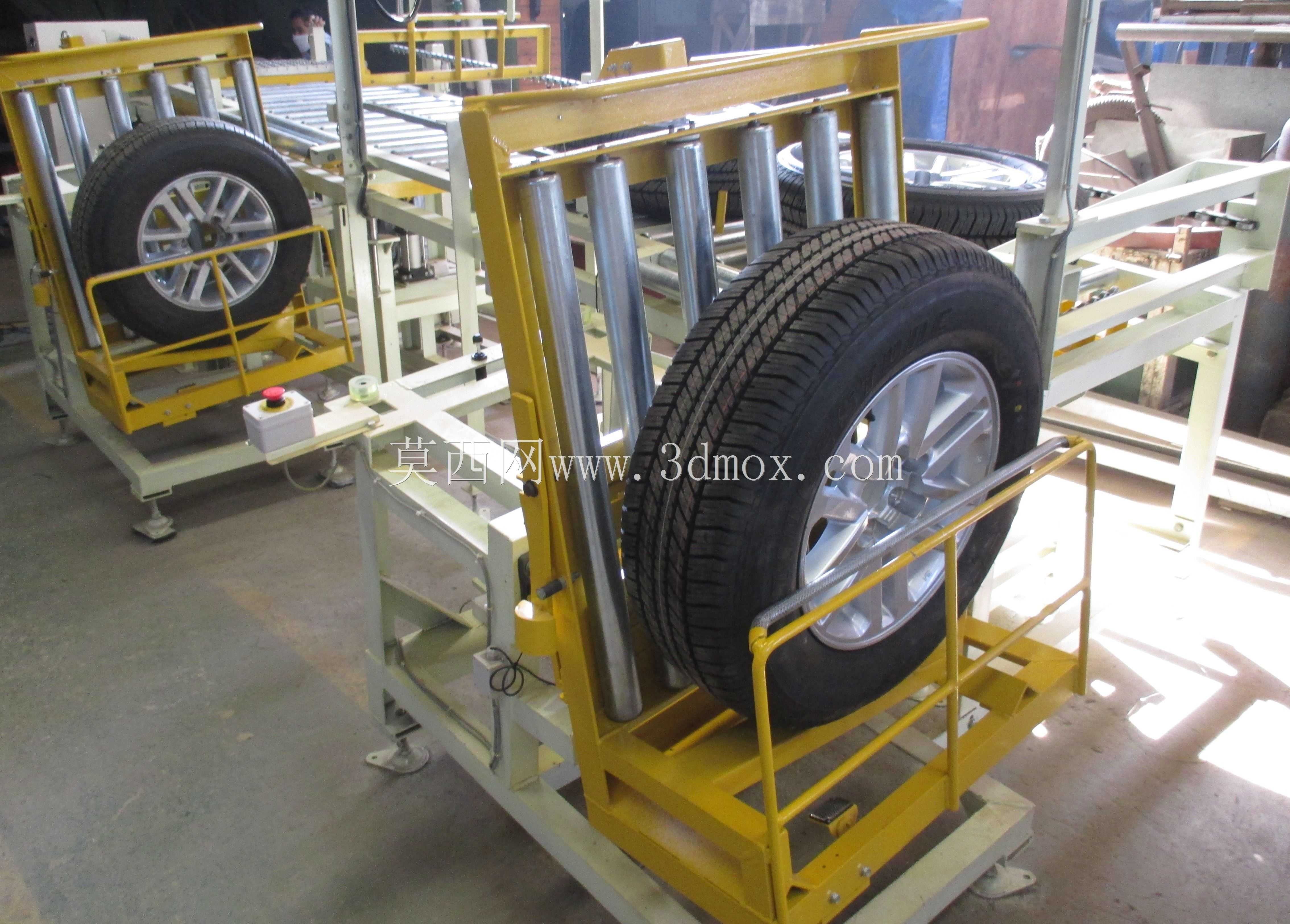

该设备主要应用于汽车整车制造工厂的轮胎分装线、轮胎仓储分拣库区以及轮胎生产企业的成品转运工段，承担轮胎在不同工序工位、不同仓储层级之间的自动化转运与分流任务，可适配乘用车常规尺寸子午线轮胎的输送需求，解决传统单平面输送线占地面积大、分流路径单一的痛点，适配轮胎从成型、检测、存储到装配上线全流程的物料流转需求，能够对接轮胎拆垛机、动平衡检测设备、轮胎装配机械手等前后端工位设备，实现轮胎物料的无人工干预转运。设备采用多层立体式辊道布局，结合重力辊道与气动执行机构完成输送动作：上层与中层辊道设置一定倾斜角度，依靠轮胎自身重力实现无动力下滑输送，降低设备运行能耗；气动机构布置在辊道分流节点、挡停位置，通过气缸驱动挡块、分流拨杆完成轮胎的位置锁定、路径分流与层间转运动作，无需额外配置电机驱动的长距离输送链，整体结构简洁可靠，后期维护成本较低。设计过程中优先考虑轮胎输送过程的稳定性，辊道间距经过反复校核，确保轮胎在辊道上滚动时不会出现卡滞、侧翻、掉落问题，辊道边缘设置限位挡边，约束轮胎的横向窜动范围；气动元件选型适配工厂常规压缩空气气源压力，无需单独配置增压设备，执行动作响应速度快，可匹配产线每分钟6-8条轮胎的输送节拍。设备整体采用模块化框架设计，底部配置可调支撑脚杯，可根据现场地面平整度调整设备水平度，安装时无需大规模预埋固定，可根据产线布局调整拼接位置；整体框架采用标准工业型材拼接，在保证结构强度的前提下控制整体自重，层间高度预留足够的轮胎通行空间与气动元件安装维护空间，侧面预留维护开口，方便日常对气动管路、辊道转动部件进行检修更换。设备的输送路径可根据现场工艺需求调整分流节点位置，既可以实现单一路径的直线输送，也可以通过分流机构将轮胎输送至不同的分支工位，适配多品种轮胎共线生产的输送需求，重力辊道的倾斜角度经过精准计算，既保证轮胎可以依靠自重顺畅滑动，又避免速度过快导致轮胎撞击挡停机构出现损伤，气动挡停机构设置缓冲胶垫，接触轮胎时起到缓冲作用，避免刮伤轮胎表面橡胶。
