四旋翼航拍无人机结构设计方案

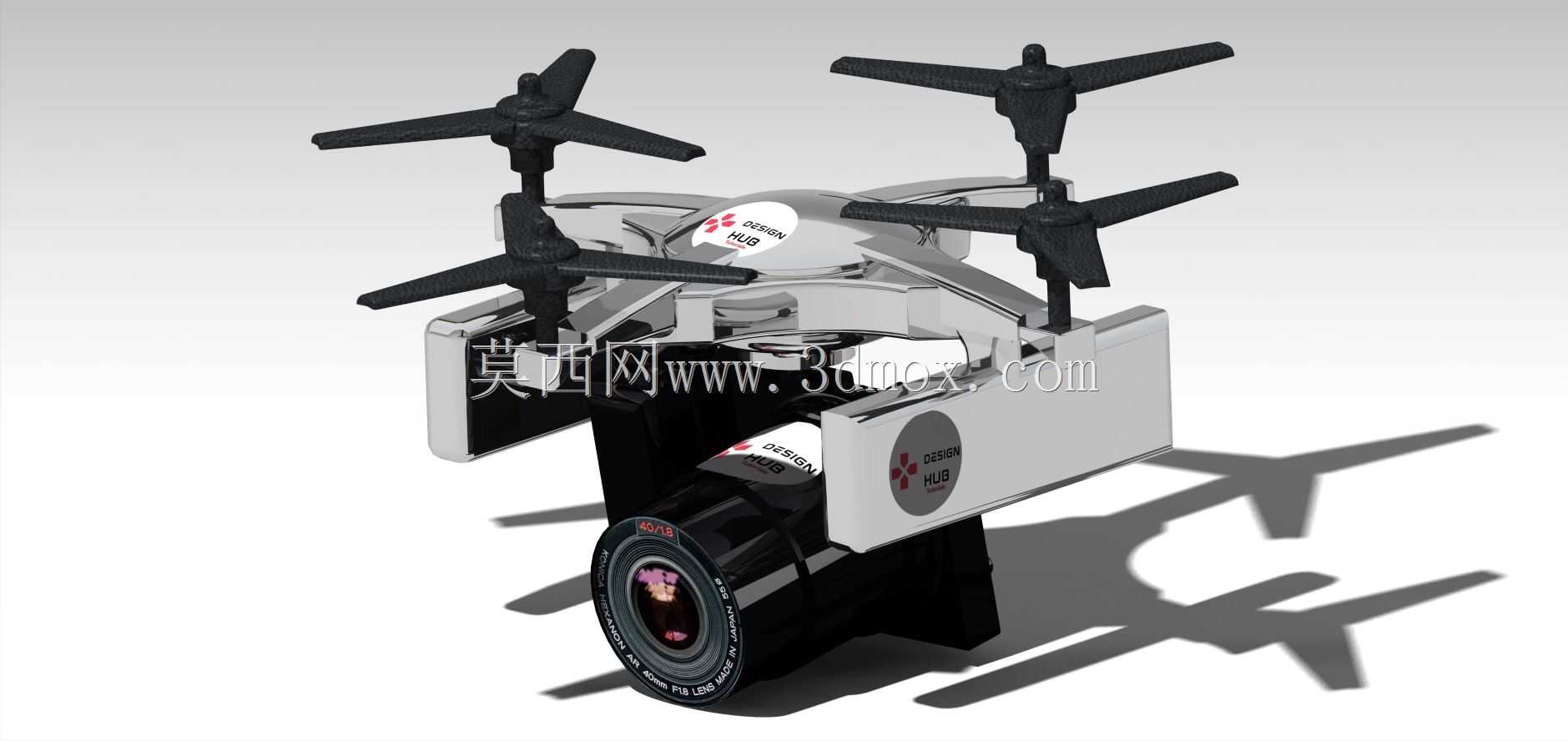

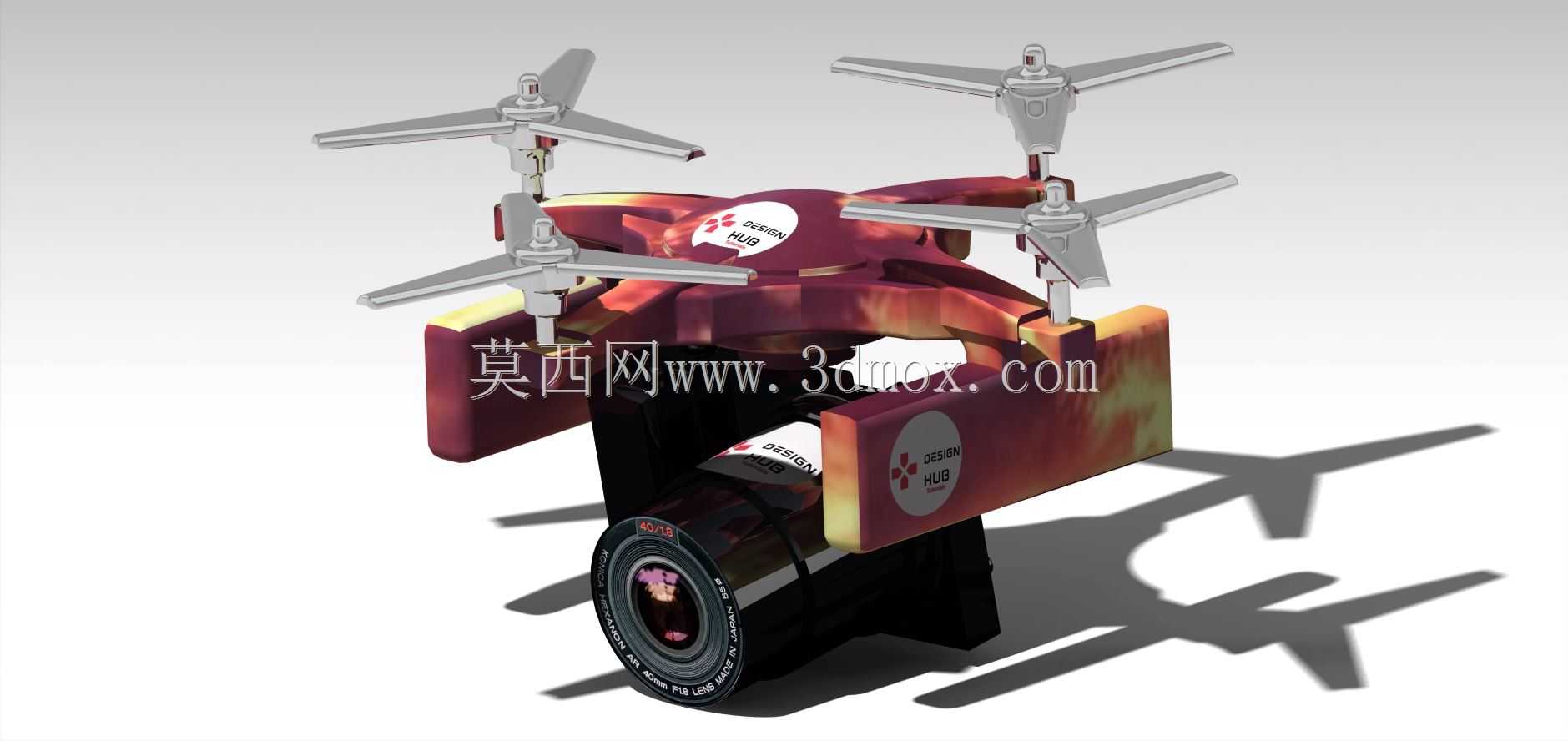

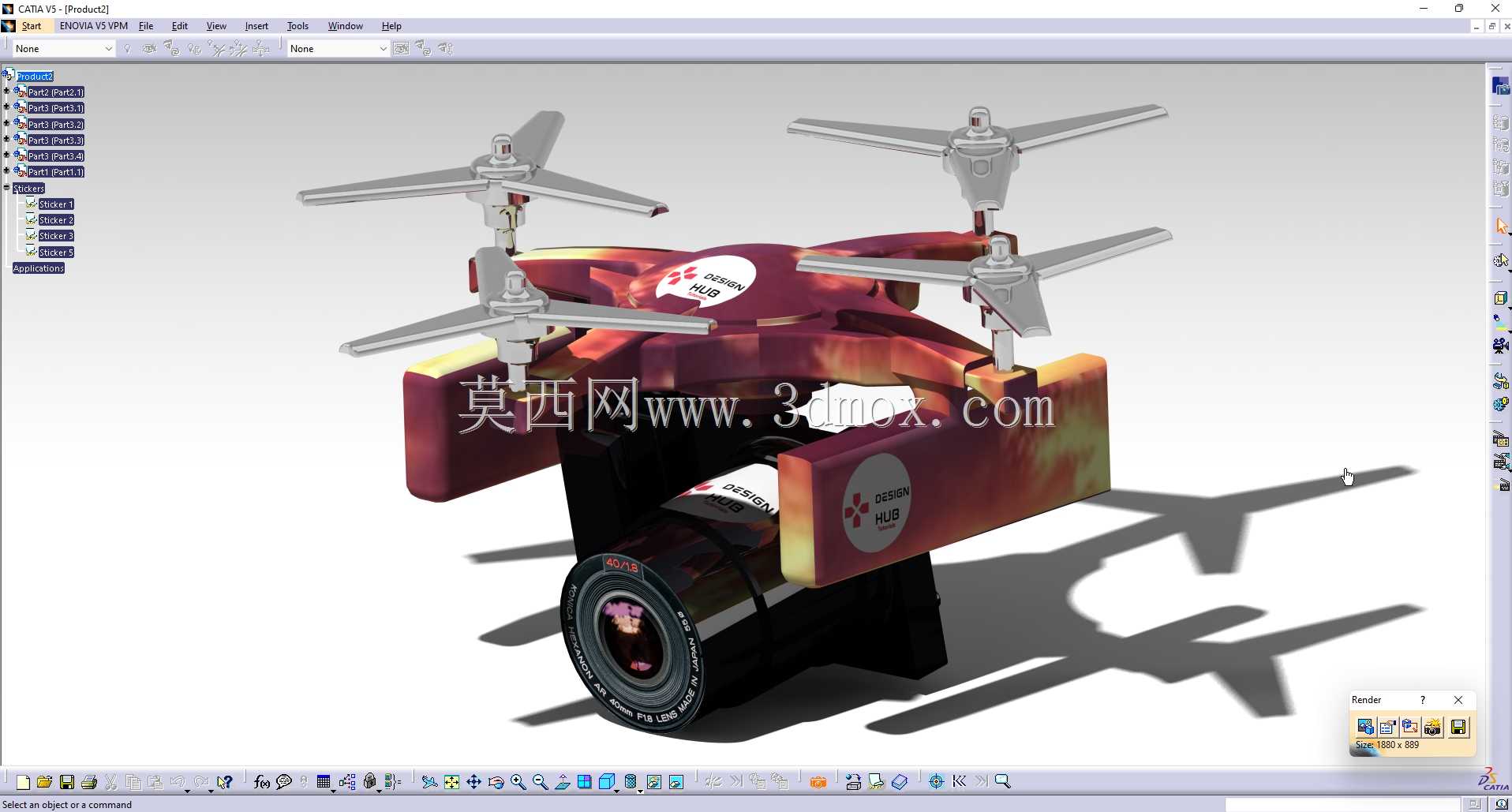

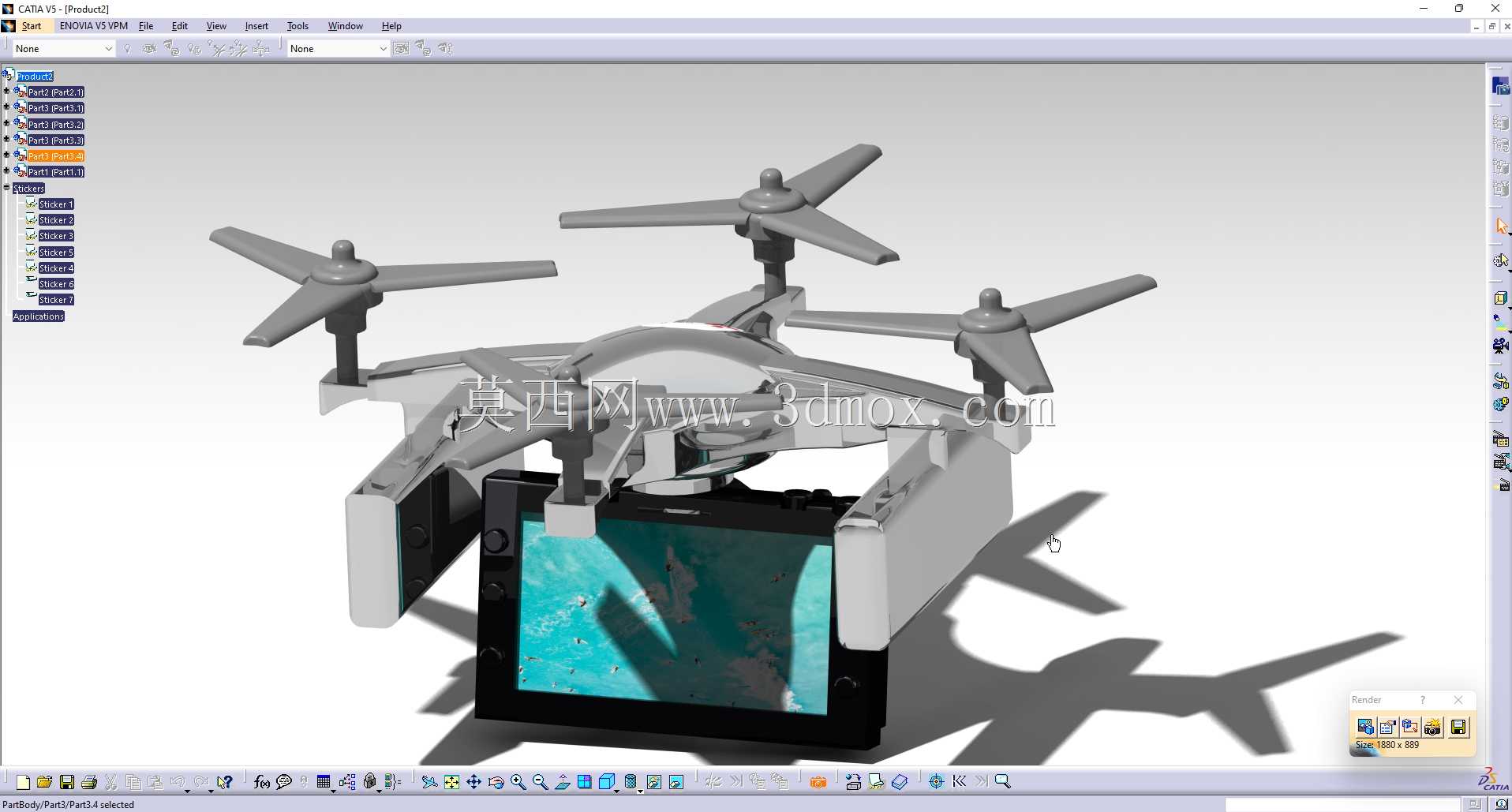

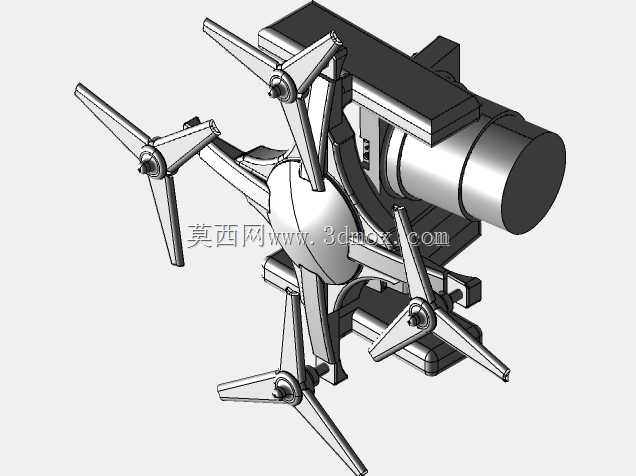

这款四旋翼航拍飞行器的设计，首先围绕低空近景航拍的实际作业场景展开，适配户外采风、小型活动记录、园区巡检这类对起降场地要求低、需要快速部署的使用需求，不需要专用跑道，在平整硬质地面即可完成起降作业，单人就能完成全套操作流程。从功能布局来看，机身中部设置载荷挂载位，可适配可见光拍摄模块，镜头朝向正下方，能够获取垂直视角的地面影像，满足常规航拍俯拍的核心需求，四个旋翼采用十字交叉布局，相邻旋翼转向相反，抵消自旋力矩，飞行过程中姿态调整响应速度快，悬停状态下的稳定性足以支撑静态画面拍摄。设计阶段优先考虑了整机的重量分配，将电池、飞控板这类重量较大的部件布置在机身几何中心位置，降低整机重心高度，减少飞行过程中的姿态修正能耗，延长单次作业的续航时长。机臂采用一体化延伸结构，从中心机身直接延伸至旋翼电机安装位，减少拼接结构带来的装配误差，同时保证机臂的结构强度，避免飞行过程中机臂震颤影响拍摄画面清晰度。起落架采用低矮式支撑结构，高度刚好预留出镜头模块的下方安全空间，起降时不会磕碰镜头，同时尽可能降低起落架的风阻，减少飞行过程中的气流干扰。旋翼桨叶采用快拆式安装结构，日常收纳时可以快速拆下桨叶，缩小整机收纳体积，外出携带时不需要占用过多储物空间，桨叶边缘做了圆弧过渡处理，降低高速旋转时的空气切割噪音。机身外壳采用流线型曲面设计，除了降低风阻之外，也能对内部的电子元件起到防护作用，避免户外作业时扬尘、零星雨滴侵入内部电路，外壳上预留的散热槽位置刚好对应飞控、电调的发热区域，飞行过程中借助迎面气流完成被动散热，不需要额外加装散热风扇，进一步降低整机重量。安装边界方面，旋翼旋转时的最大外接圆直径控制在常规便携背包的容纳尺寸范围内，收纳状态下的整体高度不超过常规单反相机的机身高度，方便作业人员随身携带转场。镜头模块的安装位设置了减震缓冲结构，过滤旋翼转动带来的高频震动，避免拍摄画面出现水波纹状的抖动模糊，飞控模块的安装位做了水平校准基准面，装配时可以快速完成飞控的水平对位，减少后期调试的工作量。整机的布线全部隐藏在机身外壳内部，既避免线材外露被气流吹动带来的飞行阻力，也能防止线材在飞行过程中勾挂到障碍物引发飞行事故，电源接口设置在机身侧方，更换电池时不需要拆卸外壳，能够快速完成电池更换，缩短作业间隙的等待时间。
