70x90mm双面通用原型电路板结构

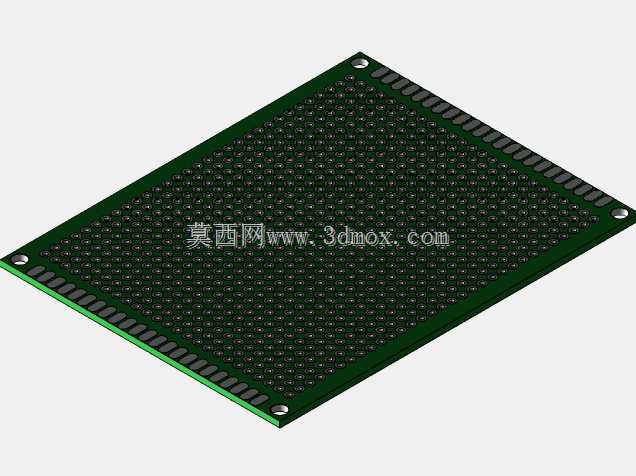

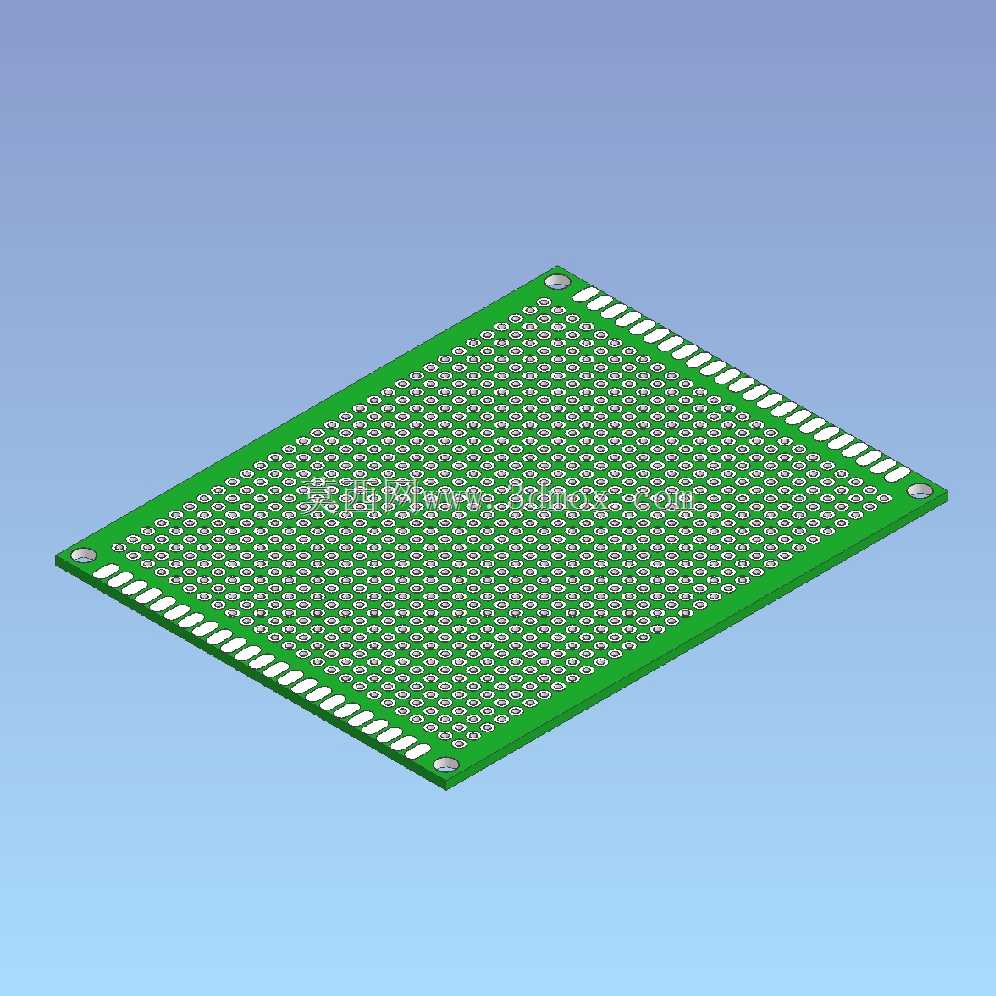

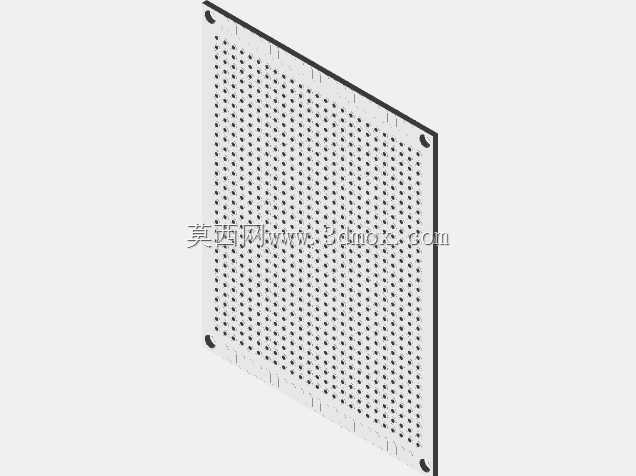

在电子样机试制、小批量功能验证场景中，这类通用原型板是硬件工程师、结构设计人员最常接触的基础载体，不用提前开模定制专用PCB，就能快速完成电路搭接、功能模块验证，大幅缩短前期研发的打样周期。从结构设计维度看，这块板的外形尺寸严格控制在70mm×90mm，厚度约1.5mm，刚好适配多数桌面级测试工装、小型设备壳体的内部安装空间，不会因为尺寸冗余挤占其他功能模块的排布位置。板身采用25×31的标准孔阵排布，孔间距固定为2.54mm，这个间距完全匹配市面上绝大多数直插式电子元件的引脚间距，不管是常见的电阻电容、排针排母，还是直插封装的芯片、接线端子，都能直接插接固定，不用额外对引脚进行弯折修整。板上预留的安装孔尺寸约3.2mm，刚好适配M3规格的螺丝、铜柱，不管是固定在亚克力测试底座、金属安装支架，还是嵌入设备内部的安装槽位，都能保证连接稳固，不会因为设备运行中的轻微振动出现板体移位、引脚脱焊的问题。板体边缘做了规整的半金属化孔设计，既可以用来焊接侧边的接线排，实现板间的堆叠连接，也能作为接地引脚的焊接位，优化电路的抗干扰性能。设计时特意将板基材质选成常规FR-4环氧板，表面做绿色阻焊处理，既可以防止焊接过程中相邻焊盘出现连锡短路，也能在长期使用中隔绝潮气、灰尘对铜箔线路的侵蚀，提升板件的使用寿命。实际使用中，不管是学生做课程设计的电路验证、企业研发部门做新功能模块的快速搭试，还是维修场景中临时替代损坏的专用电路板做功能测试，这类通用板都能快速适配需求，不用等待专用PCB的生产周期，能帮从业者快速完成功能验证，排查电路设计中的潜在问题。在三维建模过程中，这类板件的模型需要严格还原孔位间距、安装孔位置、板厚参数，才能在整机装配仿真时准确判断干涉情况，避免后续实际组装时出现元件装不下、安装孔位对不上的问题，为后续的结构排布、壳体设计提供精准的参考依据。
