2.50mm间距双口压接端子连接器外壳

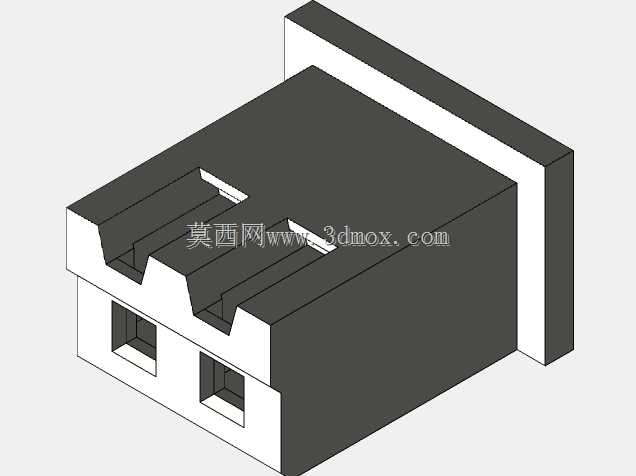

这类压接端子外壳在低压电气控制、消费电子内部线束连接、小型工控板卡外接布线场景中应用十分普遍，核心作用是为压接完成的插针端子提供绝缘防护与定位支撑，避免端子受外力偏移、相邻端子短路，同时为插拔操作提供稳定的握持与导向结构。从结构设计来看，该款外壳采用双腔独立布局，两个端子容纳腔平行排布，适配2.50mm间距的压接端子排，腔体内部预留了端子卡扣的卡接位，压接好导线的端子从尾部插入后，可通过腔体内部的倒刺结构与端子自带的弹性卡扣锁合，防止端子受拉拽从外壳中脱出。外壳前端设置了与对接端匹配的导向凸台与防呆结构，能避免插反导致的针脚弯折、信号错接问题，两侧的限位台阶可在对接时控制插入深度，保证插针与插孔的啮合长度符合接触电阻要求，不会出现插接过浅导致的接触不良、插接过深导致的针座损伤。外壳主体采用绝缘耐温的工程塑料结构，壁厚均匀，既满足电气绝缘的耐压要求，也适配注塑成型的工艺特性，避免壁厚不均导致的缩痕、翘曲问题。安装边界方面，外壳的外轮廓尺寸适配对应规格的面板开孔与线对板安装座，背部的进线口做了倒角过渡，避免穿线时划伤导线绝缘层，外壳顶部的开槽结构是为了适配端子压接后的凸起部位，同时方便后续维修时用退针器插入解锁端子，无需破坏外壳即可完成端子更换。在实际选型使用中，这类外壳需要匹配对应线径的压接端子，压接时要保证端子与导线的压接部位无飞边、压接牢固，插入外壳后要轻拉导线确认端子锁止到位，多组并排使用时要注意相邻外壳的间距，避免插拔时互相干涉，在有振动的使用场景下，还可额外搭配固定卡扣进一步提升连接可靠性。
