台式机DDR4内存插槽结构设计

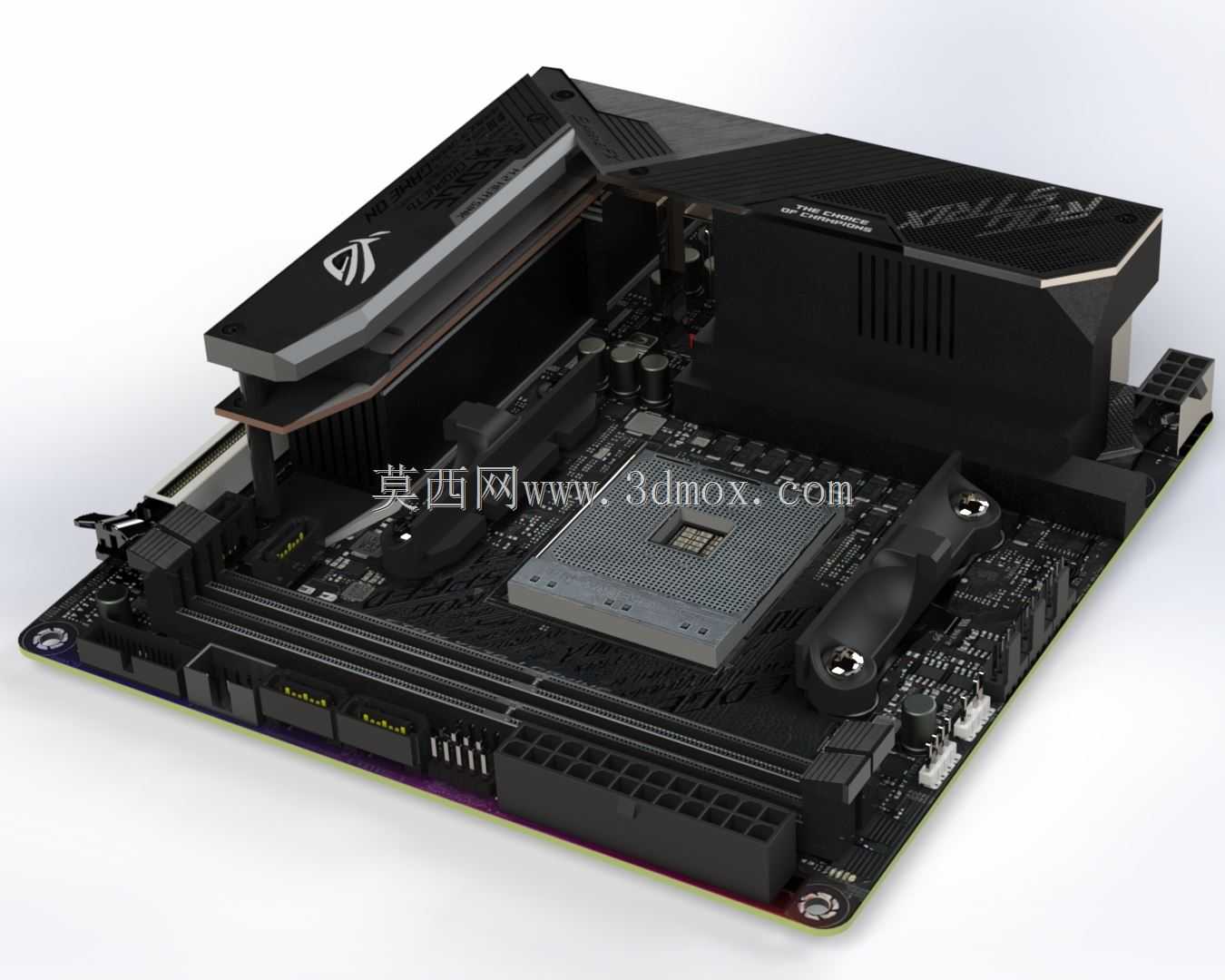

在消费级台式主板、工业工控板、服务器内存扩展板的PCB布局阶段，DDR4内存插槽是板卡互连结构里的核心接插件之一，承担着内存模组与主板电路之间的信号传输、物理固定双重作用，其结构设计的合理性直接影响内存安装的可靠性、高频信号传输的稳定性。从实际应用场景来看，这类插槽不仅要适配标准台式机UDIMM内存，部分加固型场景下还要兼容带固定卡扣的宽温工业内存，因此在结构设计时首先要明确安装边界：插槽整体沿长度方向的尺寸需完全匹配DDR4内存模组的金手指长度，两端的锁扣结构开合角度控制在合理区间，既要保证内存插入到位后能自动卡紧锁死，避免设备运输、运行振动过程中内存松脱，又要在拆卸内存时能通过按压锁扣顺利弹出模组，不会出现卡扣断裂、内存卡滞的问题。

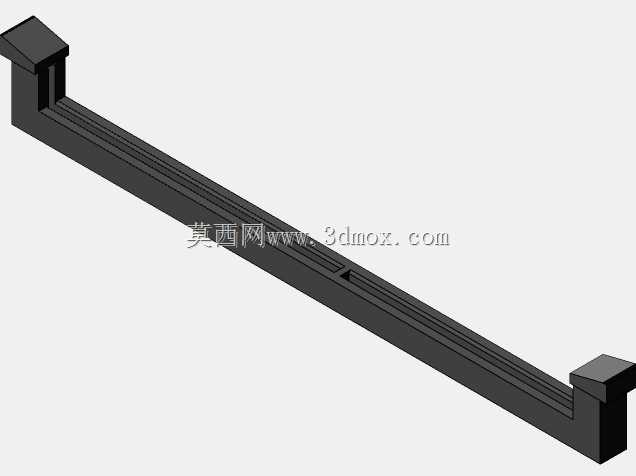

设计过程中，插槽主体的绝缘基座采用耐高温工程塑料材质，适配波峰焊、回流焊的板卡焊接工艺，基座内部的导电端子排布严格遵循DDR4的引脚定义，每一个端子的接触弹片角度、接触压力都经过反复校核，既要保证金手指与端子的接触电阻足够小，满足高频信号传输的低损耗要求，又要避免插拔过程中端子过度形变导致的塑性变形、接触失效。插槽底部的焊脚排布完全匹配PCB上的对应焊盘，定位柱的位置、尺寸公差控制在丝级精度，确保SMT贴片时能精准对位，不会出现偏移、虚焊的问题。

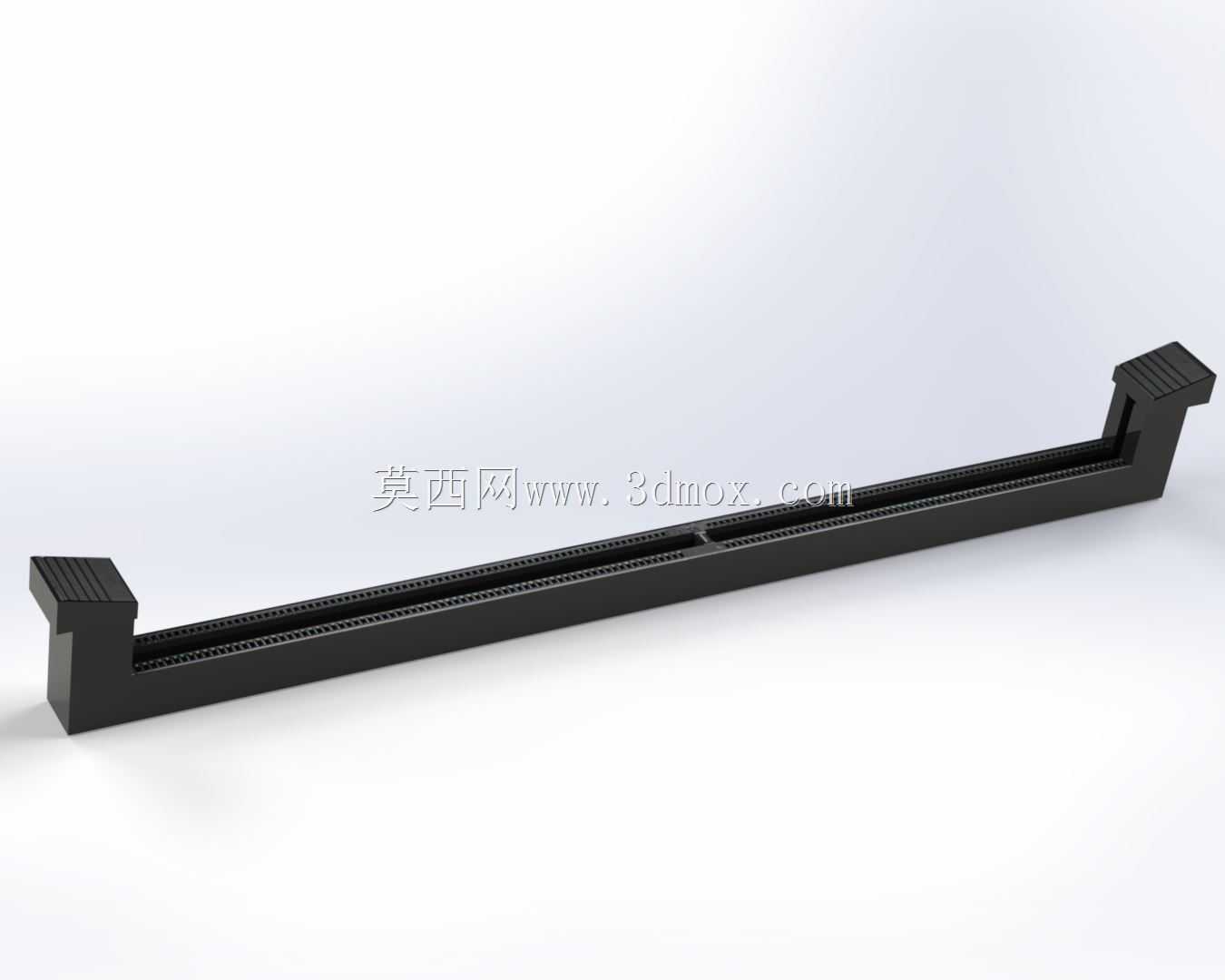

从功能特性来看，插槽中间的防呆凸台位置是区分DDR4与前代DDR3、DDR2内存的关键结构，能从物理层面杜绝不同代际内存的误插，避免用户或装配人员插反、插错内存导致的硬件烧毁问题。两端的锁扣结构除了固定内存，还在内存插入时起到导向作用，内存沿导向筋垂直下压的过程中，锁扣会随之下压旋转，当内存金手指完全插入基座接触端子后，锁扣刚好卡入内存两端的定位缺口，形成稳定的机械固定。在布局时还要考虑插槽周边的安装空间，预留出足够的内存插拔操作空间，同时避开周边电容、散热片等板上元件的干涉区域，确保内存拆装时不会磕碰周边元器件。对于可视化场景的应用，这类精准建模的插槽结构可以用于主板装配仿真、产品宣传渲染、结构干涉检查等环节，还原真实产品的装配逻辑与外观细节，帮助设计人员在虚拟装配阶段提前发现布局问题，减少实物打样的迭代次数。
