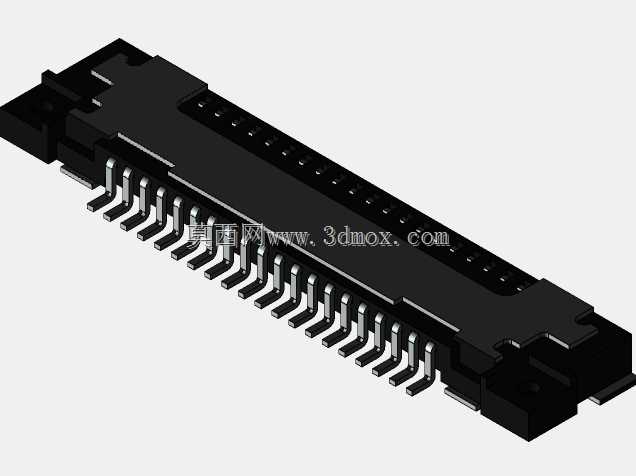

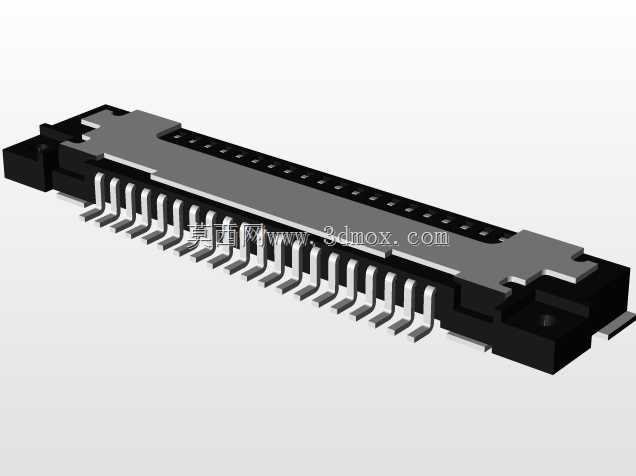

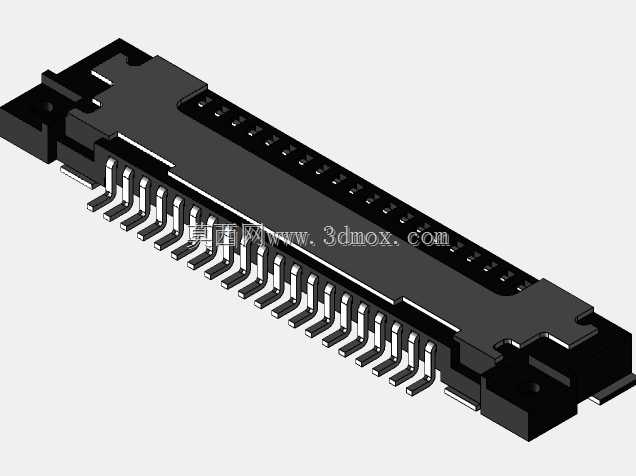

20针0.4mm节距SMD贴片IDC连接器结构

项目分类:3D模型 发布时间:2021-08-28 ID:251859
  • 20针0.4mm节距SMD贴片IDC连接器结构
  • 20针0.4mm节距SMD贴片IDC连接器结构
  • 20针0.4mm节距SMD贴片IDC连接器结构
  • 20针0.4mm节距SMD贴片IDC连接器结构

这款板端贴片IDC连接器,主要面向高密度板对板、线对板信号互联场景,常见于便携消费电子、小型工控板卡、便携检测设备的内部信号传输链路中,在空间极度受限的PCB布局场景下,能在极小占用面积内完成20路信号的稳定导通,替代传统直插式接插件减少板面对空间的占用,同时适配SMT回流焊工艺,无需后续手工补焊,适配全自动化贴片产线的生产流程。从结构设计逻辑来看,这款连接器采用黑色高温绝缘塑壳作为主体基座,塑壳材质选用耐回流焊高温的LCP材质,能承受260摄氏度以内的短时高温冲击,避免过炉时出现塑壳变形、引脚移位的问题。接触端子采用弯脚贴片结构,引脚共面度控制在0.1mm以内,保证贴片焊接时每个引脚都能与PCB焊盘充分接触,减少虚焊、连锡的不良概率;端子接触端采用弹性悬臂结构,对接时能提供稳定的正向接触压力,保证信号传输的接触电阻稳定在毫欧级,避免信号传输过程中出现瞬断、阻抗波动的问题。从安装边界尺寸来看,这款连接器整体长度12.6mm,本体宽度2.75mm,整体装配高度仅1mm,属于超薄型板端接插件,在PCB上布局时,塑壳本体下方可走0.2mm线宽的信号线,不会出现干涉问题;引脚沿连接器长度方向双侧排布,相邻引脚中心距为0.4mm,焊盘尺寸设计为0.3mm宽0.6mm长,相邻焊盘之间预留0.1mm的阻焊桥间隙,避免生产时出现焊锡连桥的问题。连接器两端设计有定位柱,贴片时可与PCB上的定位孔配合,起到过炉前的预固定作用,减少回流焊过程中器件移位的偏差;塑壳上的对接导向槽能在与排线端或板端公座对接时,引导对位方向,避免插反、插歪导致的端子弯折损坏。在实际选型应用中,这类连接器多用于内部空间紧凑的数码产品、小型传感模块的信号引出端,相比传统1.0mm节距的接插件,在相同针数下能减少近60%的板面占用面积,同时1mm的总高度能适配超薄外壳的装配需求,不会出现器件顶壳的问题。建模过程中需要重点关注引脚的弯折角度、塑壳的拔模斜度,以及对接端的卡扣配合尺寸,保证对接时的保持力能达到常规使用要求,不会在设备受振动、冲击时出现接插件松脱的情况;同时需要预留塑壳成型的收缩余量,保证开模后尺寸精度符合装配公差要求,端子与塑壳的配合采用过盈压装结构,避免端子在插拔受力时出现后退、松动的问题。
