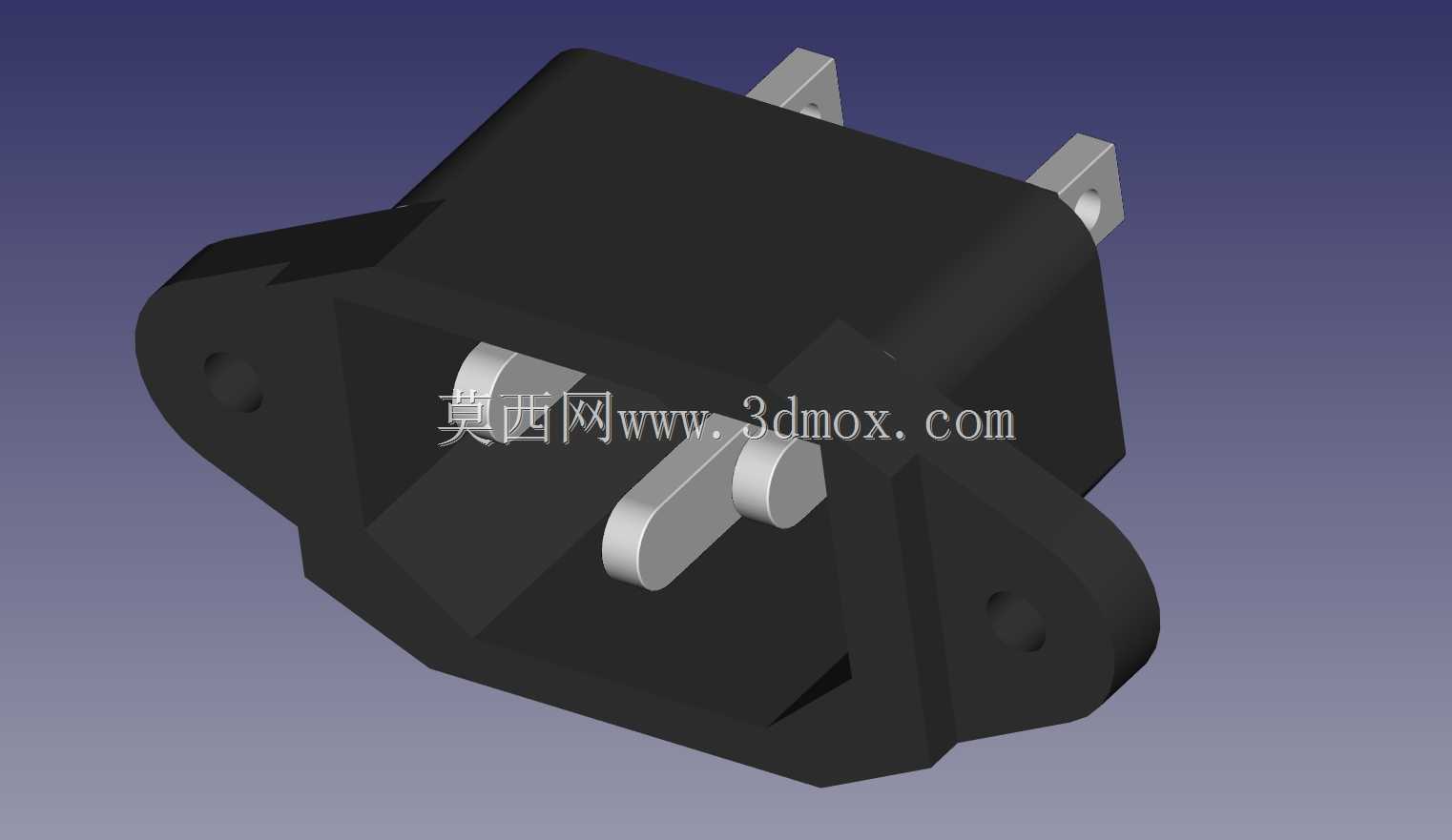

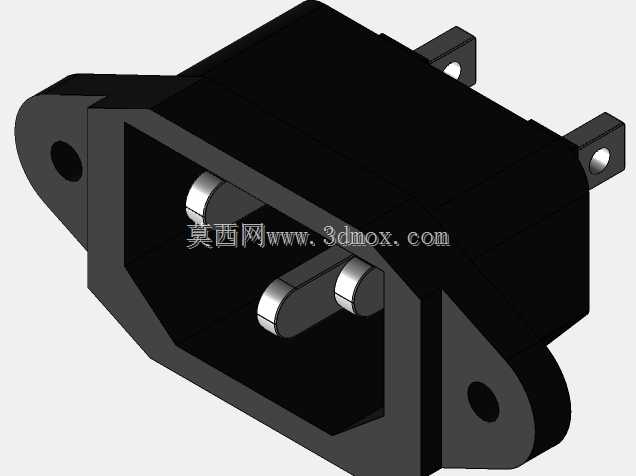

带安装法兰互锁式电源输入接插件结构

这类带互锁结构的电源输入接插件，常应用在台式工控设备、桌面型检测仪器、中小型商用电气柜体的交流供电输入端，是设备市电接入的核心交互部件，日常选型时除了载流参数匹配，安装适配性与防误操作设计是结构工程师重点考量的维度。从实际使用场景来看，该接插件采用法兰式安装结构，两侧延伸的带孔耳位直接贴合设备壳体的安装面，通过两颗标准紧固件即可完成固定，安装耳的开孔位置与接插件本体的相对尺寸经过公差适配，能兼容常见厚度1.0-2.0mm的金属或塑料设备外壳，不会出现安装后本体歪斜、插合受力不均的问题。接插件的插合端采用内凹式腔体设计，金属插片完全收纳在腔体内部，既可以避免日常搬运、装配过程中插片受外力磕碰变形，也能在插头插入时起到导向作用，减少插片受侧向力弯折的风险，插片的排布间距符合通用交流输入接口的尺寸规范，可匹配同规格的标准电源线插头，无需定制适配线缆。互锁结构是该接插件的核心功能设计，当配套插头完全插合到位后，互锁结构会与插头的卡扣位形成卡合限位，避免设备运行过程中受线缆拖拽、震动影响出现插头松脱、供电中断的问题，在需要持续稳定供电的工业检测、数据采集类设备上，该结构能大幅降低供电接触不良导致的设备停机、数据丢失风险。建模过程中，接插件外壳的拔模角度按照注塑件常规生产要求设置，边角处做了均匀的圆角过渡，避免注塑生产时出现应力集中、填充不足的缺陷，安装耳与本体的衔接位置做了加厚处理，能承受紧固件锁紧时的压紧力，不会出现安装耳断裂的问题。插合腔体的内壁尺寸预留了合理的插拔间隙，既保证插头插入后无明显旷量，也不会因尺寸过紧导致插拔阻力过大，影响日常操作手感。接插件背部的接线端位置做了限位结构，接线完成后导线不会直接拉扯插片根部，能提升长期使用的连接可靠性，适配常规的压接、焊接接线工艺，满足不同生产场景的装配需求。
