LGA115x平台CPU散热器固定背板结构

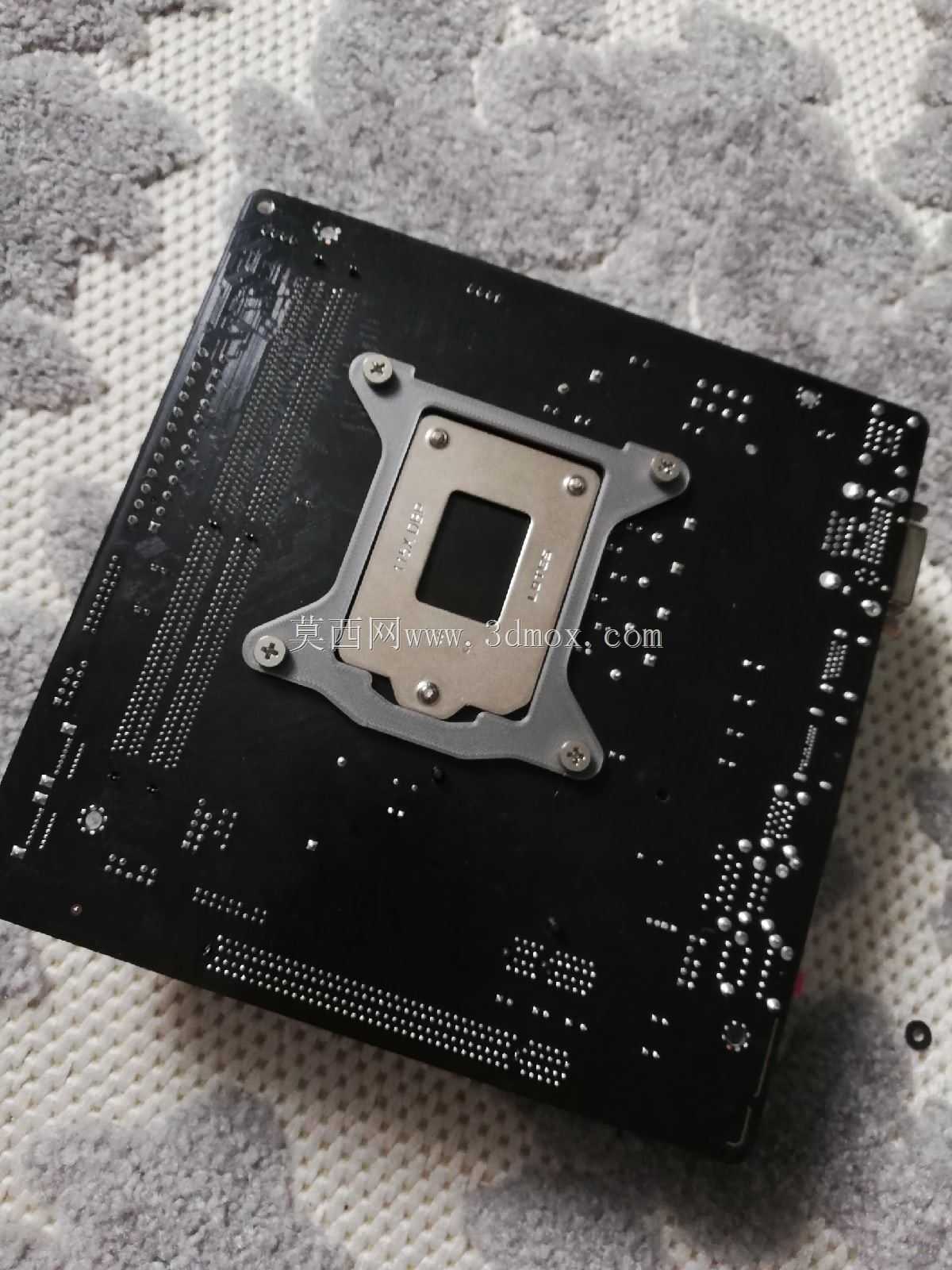

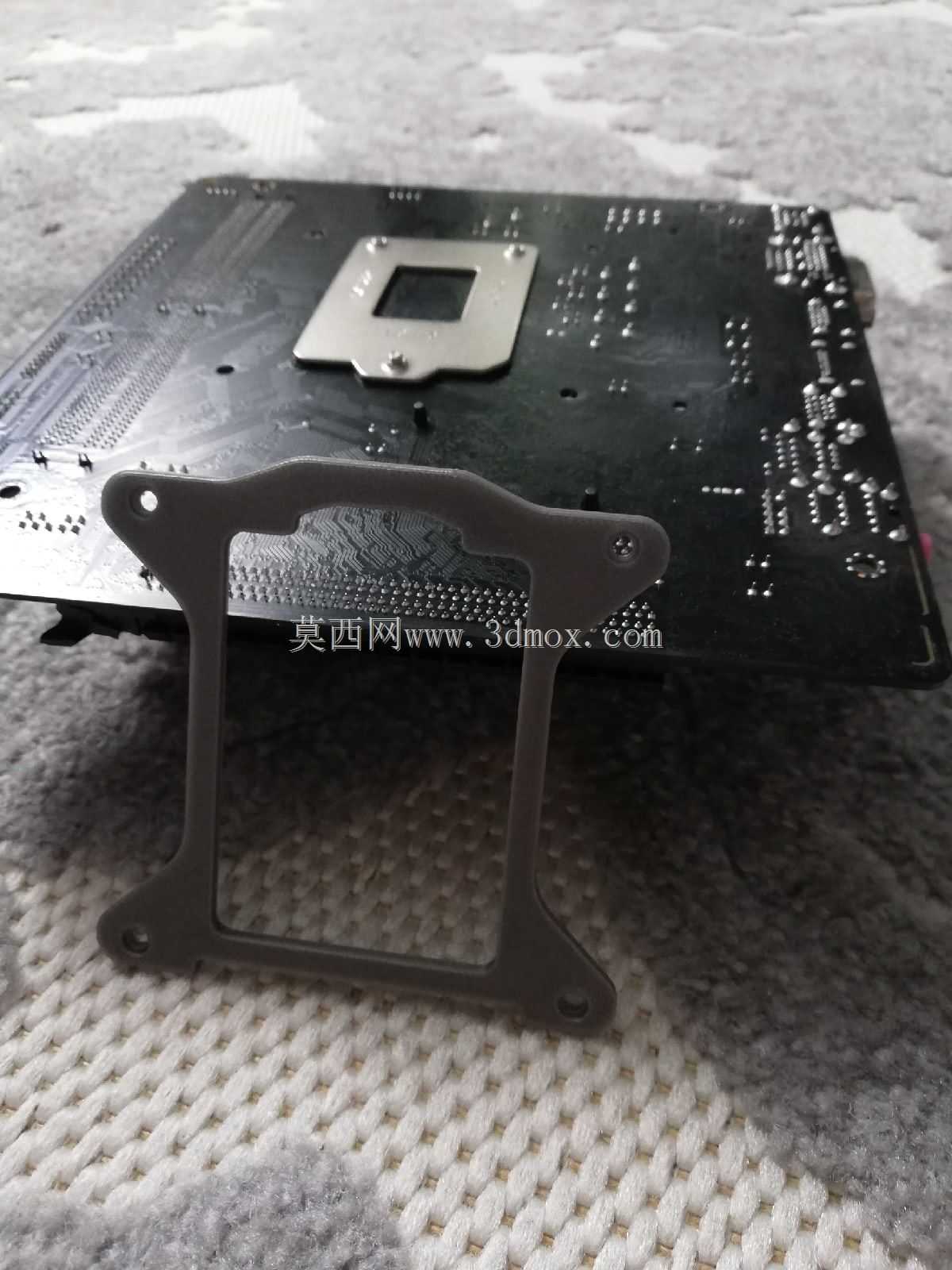

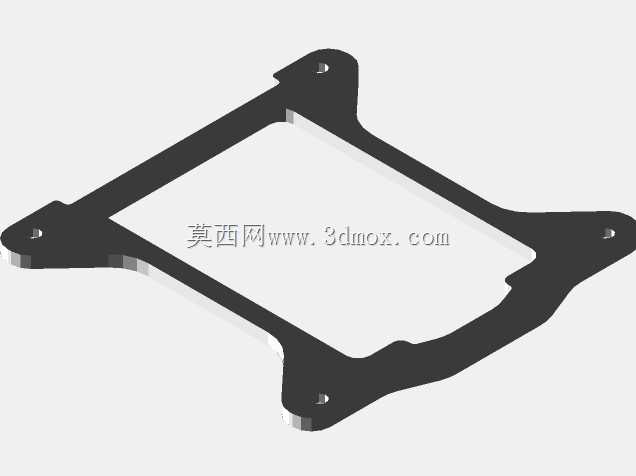

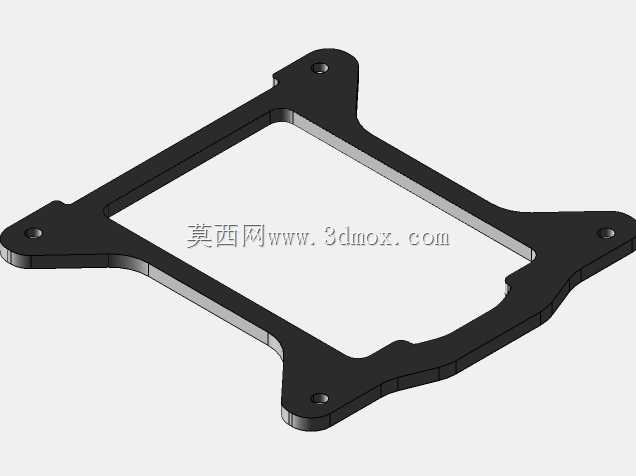

在台式电脑主板的硬件装配场景中，LGA115x系列插槽对应的CPU散热器固定背板，是承担散热器载荷分散、防止主板PCB变形的核心配套结构件。日常装机、服务器硬件维护、工控机主板改装的场景里，这类背板都属于不可或缺的装配配件，很多塔式风冷、一体式水冷散热器在适配LGA115x平台时，都需要依靠这类背板完成背面的受力支撑，避免散热器的重量直接作用在主板CPU插槽周围的焊盘上，长期使用后出现主板弯曲、焊点脱焊的问题。从实际功能来看，这款背板的核心作用是将散热器四个固定脚的锁紧力均匀传递到主板背面更大的接触区域，相比直接用塑料卡扣从主板正面固定的方式，背板结构能把单点锁紧的压强降低60%以上，尤其是搭配重量超过500g的塔式散热器时，没有背板支撑的主板很容易在运输震动、长期热胀冷缩的作用下出现PCB内层线路断裂的故障。设计这款结构的时候，首先要匹配LGA115x全系列插槽的孔位边界，四个安装孔的中心距完全对应主板背面预留的固定孔位，整体外轮廓做了切边避让处理，不会和主板背面的贴片电容、电阻、焊点产生干涉，中间的大尺寸镂空区域刚好避开CPU插槽背面的针脚防护区域，不会挤压到插槽背面的补强结构。外形尺寸控制在75x75x3mm的边界内，厚度选择3mm的工程塑料材质，既保证足够的结构强度承受锁紧螺丝的拉力，又不会因为厚度过大导致主板安装到机箱时出现背面凸起顶到机箱托盘的问题。四个角的安装柱位置做了局部加厚处理，内嵌金属衬套的设计预留位置，避免多次拆装螺丝后出现塑料柱滑牙的问题，边缘位置做了R2的圆角过渡，不会在安装时割伤操作人员的手指，也不会刮坏主板背面的阻焊层。结构上的异形轮廓是经过多轮实装验证后的结果，两侧的延伸臂刚好贴合主板背面的加强筋区域，安装后不会出现晃动移位，整体平整度控制在0.1mm以内，和主板背面贴合后不会出现局部间隙过大导致的锁紧力不均问题。在工控主板长期高负载运行的场景下，这类背板还能辅助分担CPU插槽周围的热应力，因为主板在高低温循环过程中PCB会产生微量形变，背板的刚性支撑能把形变量控制在CPU针脚接触的允许范围内，避免出现接触不良导致的开机报错、运行宕机问题。很多DIY装机爱好者在改装第三方散热器时，经常会遇到原装背板丢失或者孔位不匹配的问题，这款结构的孔位完全兼容LGA1150、LGA1151、LGA1155、LGA1156全系列插槽，不需要额外打孔修改就能直接适配，安装时只需要将背板对准主板背面的四个孔位，从正面穿入固定螺丝锁紧即可，不需要在主板和背板之间额外添加绝缘垫片，因为背板本身采用绝缘工程塑料材质，不会造成主板背面电路短路的风险。
