74LS47BCD七段显示译码驱动芯片结构

在数字电路系统的显示驱动链路设计中，74LS47这类BCD转七段共阳数码管译码驱动芯片是极为常用的基础逻辑器件，本次构建的三维结构完全围绕直插DIP-16封装的实体形态展开，可直接用于PCB布局阶段的干涉校验、教学演示场景的结构展示以及数字实验装置的装配模拟。从实际工程应用场景来看，这类芯片广泛搭载于小型数字计数装置、工业设备的简易参数显示面板、学生数字电路实验台、老式数码管显示的工控仪表中，承担将四位二进制BCD码直接转换为七段数码管对应段码驱动信号的功能，输出端可直接匹配共阳极七段数码管的电平需求，无需额外增设上拉电阻即可完成段选驱动，有效简化显示部分的电路布线逻辑。

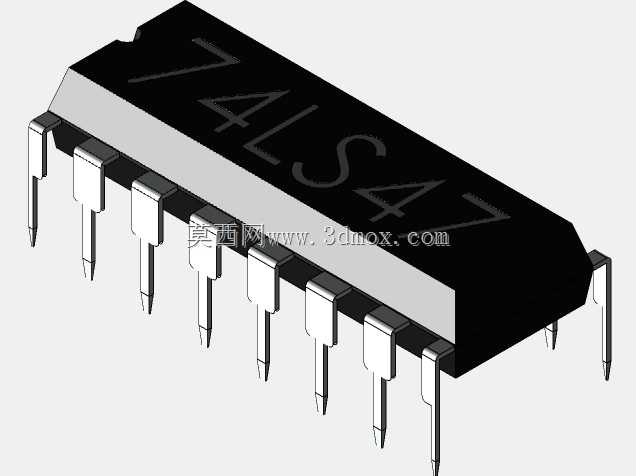

设计过程中首先还原了双列直插封装的核心结构特征，黑色塑封主体的长宽尺寸严格遵循JEDEC标准下DIP-16封装的安装边界，两侧引脚的间距、引脚伸出长度、引脚弯折弧度均完全匹配实际量产器件的物理参数，引脚末端的焊盘适配区域预留了足够的波峰焊操作空间，可直接导入PCB装配仿真环境验证插件安装时的结构匹配度，避免出现封装尺寸不符导致的插件卡滞、引脚对位偏差问题。芯片表面的标识刻印位置也完全参照实物布局，还原了器件顶面的型号丝印区域，在装配演示场景中可直观识别器件型号，降低组装过程中的错料风险。

从功能特性对应的结构设计来看，该芯片的16个引脚功能排布严格遵循官方 datasheet 的引脚定义，三维结构中每个引脚的位置与实际功能一一对应，在做电路装配模拟时可直接对应接线逻辑，无需额外调整引脚映射关系。塑封主体的边角做了符合实际注塑工艺的微小倒角处理，没有出现生硬的直角结构，还原了量产塑封芯片的真实外观质感，引脚部分的金属质感与塑封主体的哑光黑质感做了区分，在三维场景中可快速识别不同结构部分。

在做设备结构设计时，这类直插芯片的安装高度是PCB布局时需要重点考量的边界参数，本次模型还原了芯片插装后高出PCB板面的实际高度，可用于校验设备外壳与PCB板之间的预留间隙是否足够，避免出现外壳压迫芯片顶面导致的器件损伤问题。同时两侧引脚的列间距完全匹配标准16脚IC座的安装尺寸，设计时可直接搭配IC座模型完成整套插件结构的装配模拟，提前验证焊接、拆装操作的空间余量，尤其是在密集布线的数字电路板上，可提前预判周边电容、电阻等分立器件与该芯片的安装间隙，减少后期打样时的结构干涉问题。
