带水冷锁的华擎A320M主板结构设计

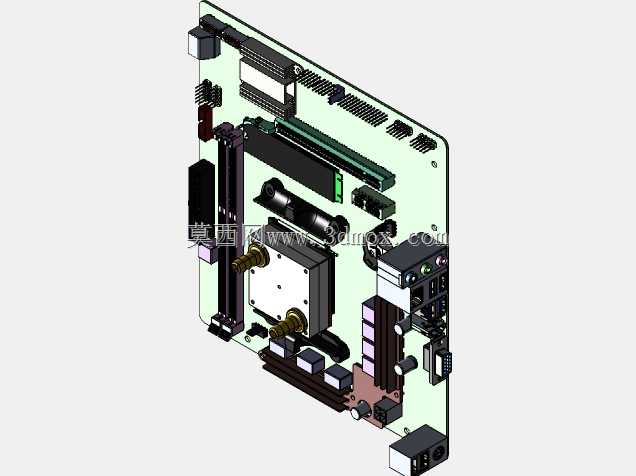

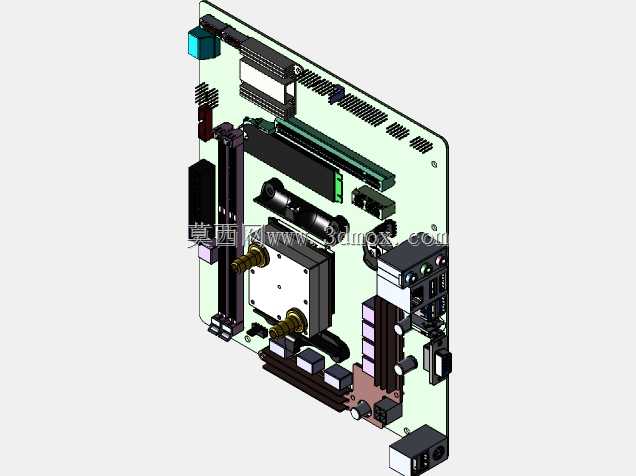

该结构设计围绕小型工作站装机的实际布局需求展开，核心还原华擎A320M主板搭配Ryzen处理器与水冷锁的完整装配状态，可直接用于无案例工作站的结构模拟场景，帮助结构设计人员在整机开发阶段提前完成空间校验。PCB板上的各类组件建模精度严格匹配实际装机的布线、走管需求，不会过度追求非必要零件的细节冗余，所有板载电容、插槽、接口的位置均参考实物测绘还原，确保周边结构干涉校验的准确性。从安装边界来看，主板的固定孔位完全遵循mATX板型的通用标准，孔位间距、板边到孔位的距离均符合机箱安装的通用公差要求，水冷锁的安装位对应AM4插槽的标准扣具孔距，锁体高度、水冷接头的伸出方向都做了精准还原，设计人员在做机箱内部水冷管路布局时，可直接参考该模型判断水管弯折半径是否足够、是否会和内存插槽、显卡插槽产生干涉。板载的内存插槽、PCIe插槽、SATA接口、后置IO接口的凸起高度与占用空间都做了等比例还原，在做整机结构堆叠时，可直接校验显卡安装后的剩余空间、电源下置时的走线间隙、风冷散热器与机箱侧板的距离等关键尺寸。设计过程中优先保障装配关系的准确性，所有组件的相对位置没有出现偏移，水冷锁与处理器底座的贴合面、扣具的压合位置都符合实际安装逻辑，不会出现模拟装配时的穿模问题，对于不需要参与干涉校验的微小元件做了合理简化，既保证模拟效率，又不会影响结构校验的结果。这类主板结构模型主要服务于定制机箱开发、小型工作站整机布局优化、水冷方案定制等场景，设计人员无需单独测绘主板实物，就能快速完成内部空间的初步规划，提前规避装机时可能出现的硬件冲突、管路弯折过度、走线空间不足等实际问题，板载组件的布局还原度足以支撑周边结构的设计迭代，比如硬盘架的安装位置、机箱风扇的布局、前置线材的走线路径都可以依托该模型完成初步验证，减少实物打样的调整次数。
