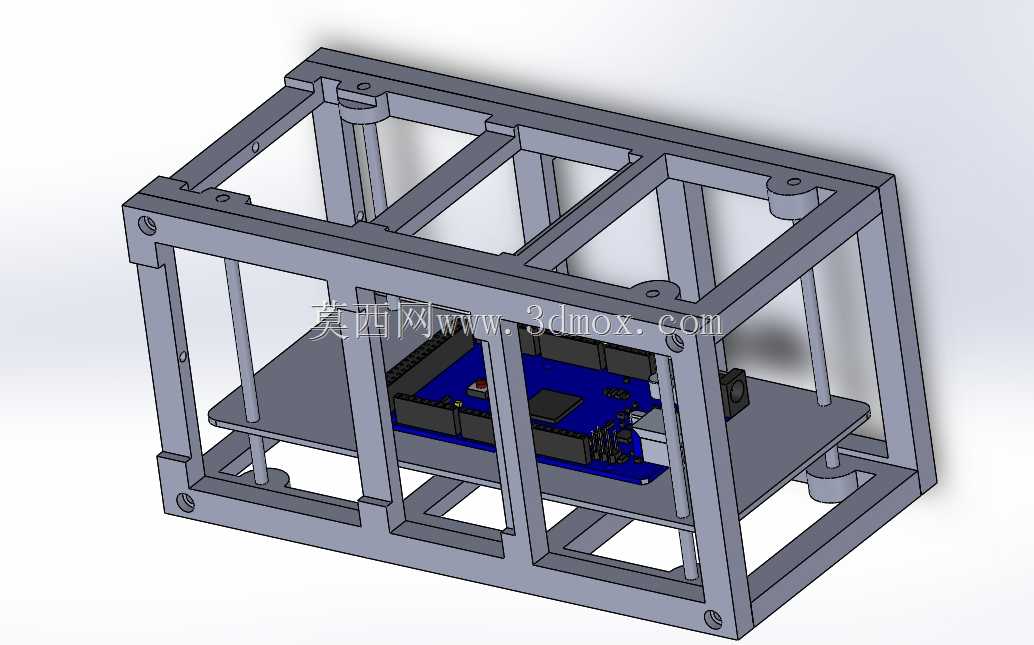

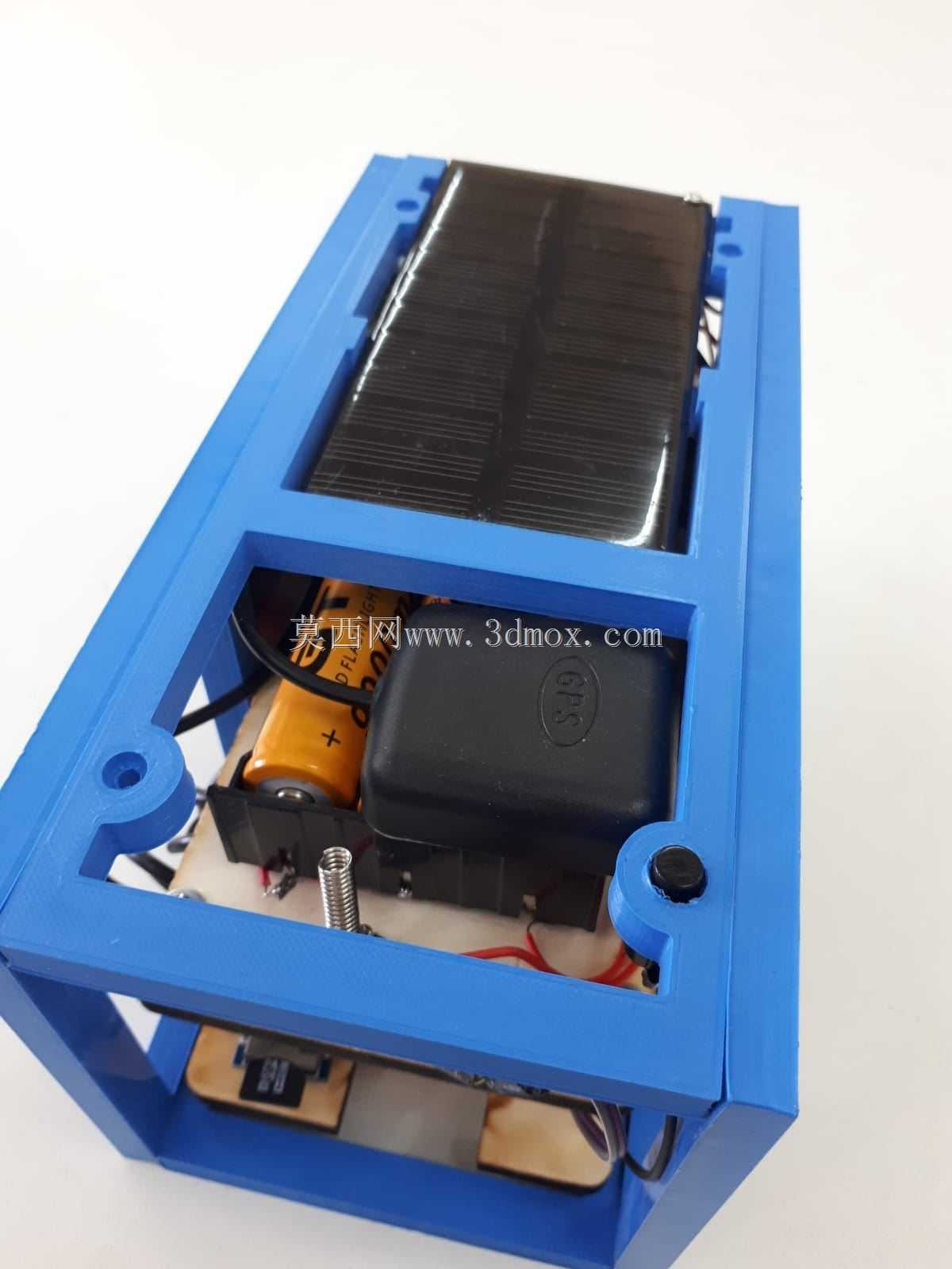

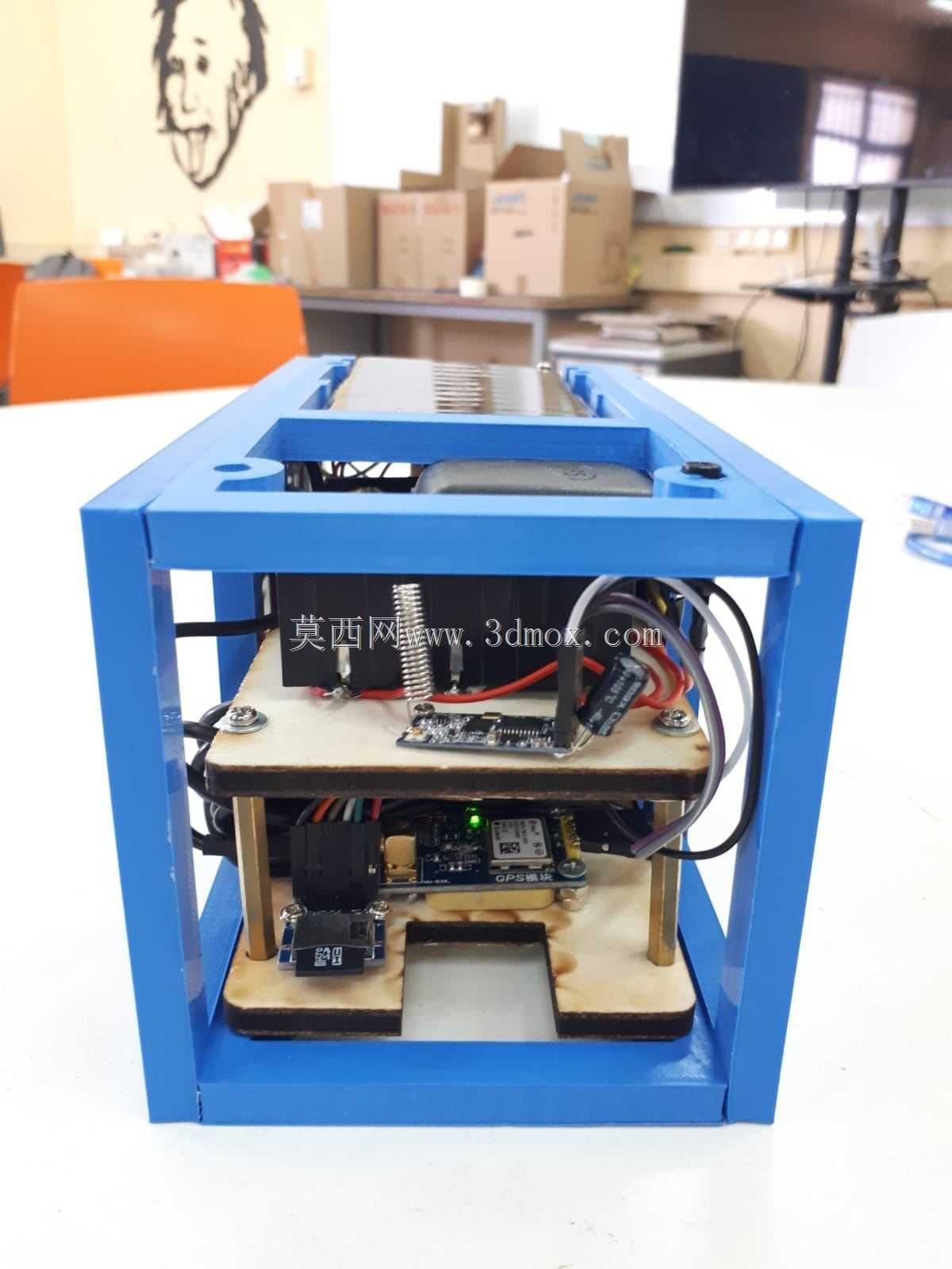

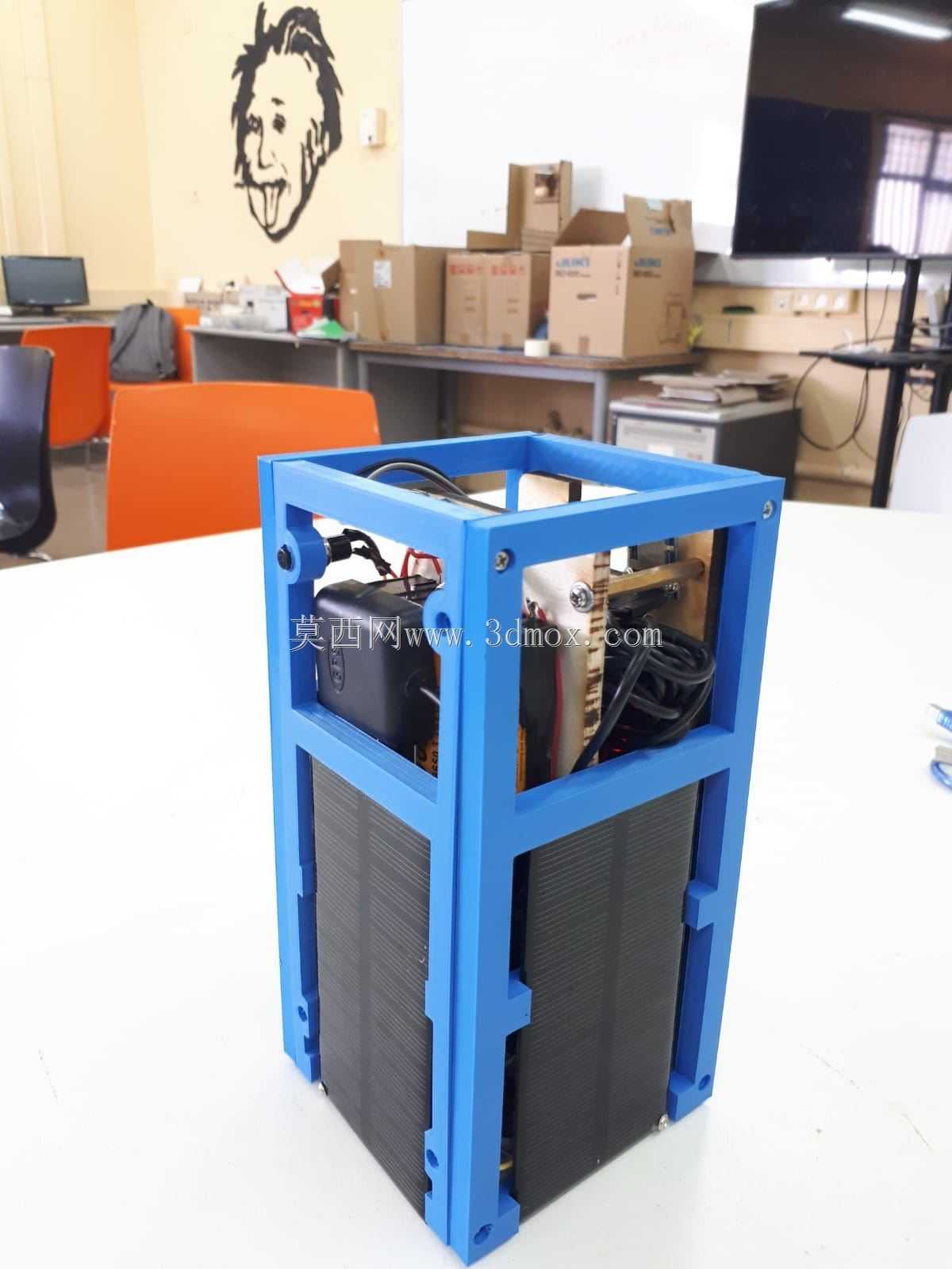

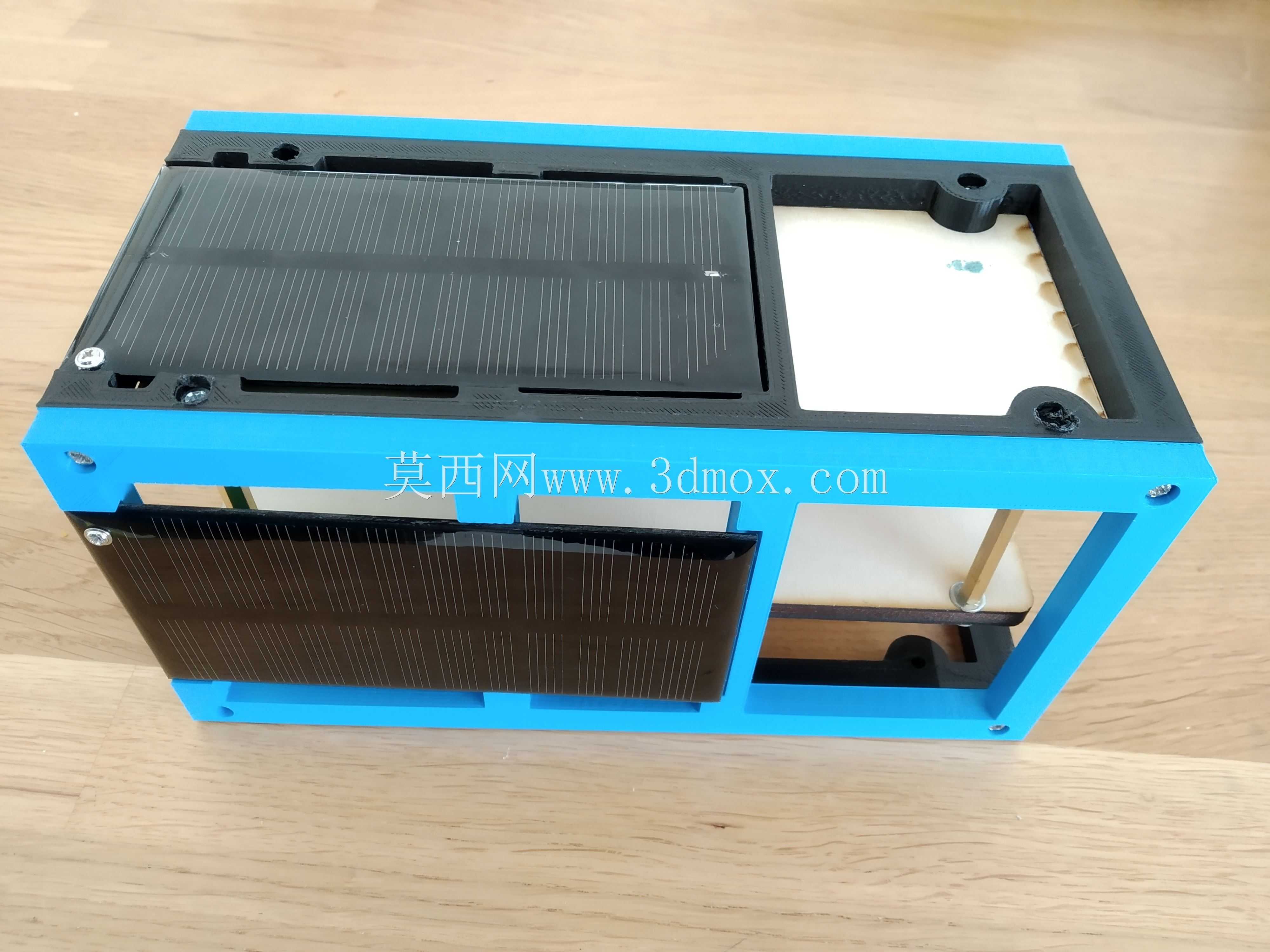

2U规格立方体卫星框架结构设计

该结构面向近地轨道立方星任务场景设计，作为2U规格立方体卫星的主承载框架，承担星载电子模块、功能板卡的安装固定与载荷传递作用，适配立方星通用发射搭载的尺寸边界要求，可直接装入标准2U立方星部署器完成发射入轨流程。设计过程中优先考虑航天搭载的轻量化需求，整体采用镂空框架式构型，在保证结构刚度满足发射段力学载荷要求的前提下，尽可能减少非承载区域的材料冗余，适配3D打印工艺的成型特性，结构无复杂倒扣与悬空支撑需求，打印过程无需额外添加支撑结构，可有效降低打印耗材用量，同时减少后处理工序的工作量。框架的各安装面预留标准的螺接孔位，孔位位置匹配通用立方星星载模块的安装间距，内部设置分层安装托板，可分层布置电源板、通信板、主控板等星载电子单元，托板与主框架通过立柱连接固定，各层间距可根据搭载模块的实际高度做适应性调整，框架外侧的连接凸台预留部署器适配的锁紧接口，可保证发射阶段卫星与部署器的可靠连接，入轨后可顺利完成解锁分离动作。结构的棱边均做圆角过渡处理，避免3D打印过程中出现应力集中导致的成型缺陷，同时防止装配过程中锐边划伤星载线缆或操作人员。框架的整体外轮廓严格遵循2U立方星的尺寸规范，长宽方向保持100mm的标准截面尺寸，高度方向控制在2U规格对应的尺寸范围内，所有外伸特征均不超出标准包络边界，避免与部署器内壁发生干涉。内部走线空间沿框架立柱内侧预留，可实现星载线缆的隐蔽式布置，避免线缆晃动对卫星姿态控制产生干扰，同时减少线缆外露在空间环境中受辐照、原子氧侵蚀的风险。主框架的各连接节点采用加厚处理，可承受发射阶段的过载、振动与冲击载荷，保证星载设备在发射全过程中不会出现移位、松动问题，入轨后框架结构可维持整星的构型稳定，为星载载荷提供可靠的安装基准，保证各探测、通信模块的指向精度满足任务要求。
