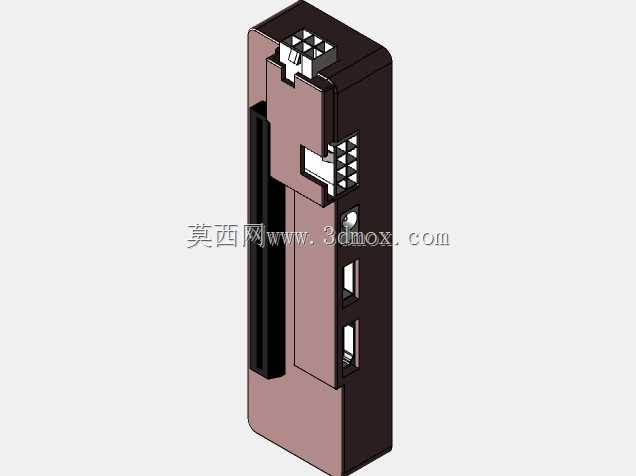

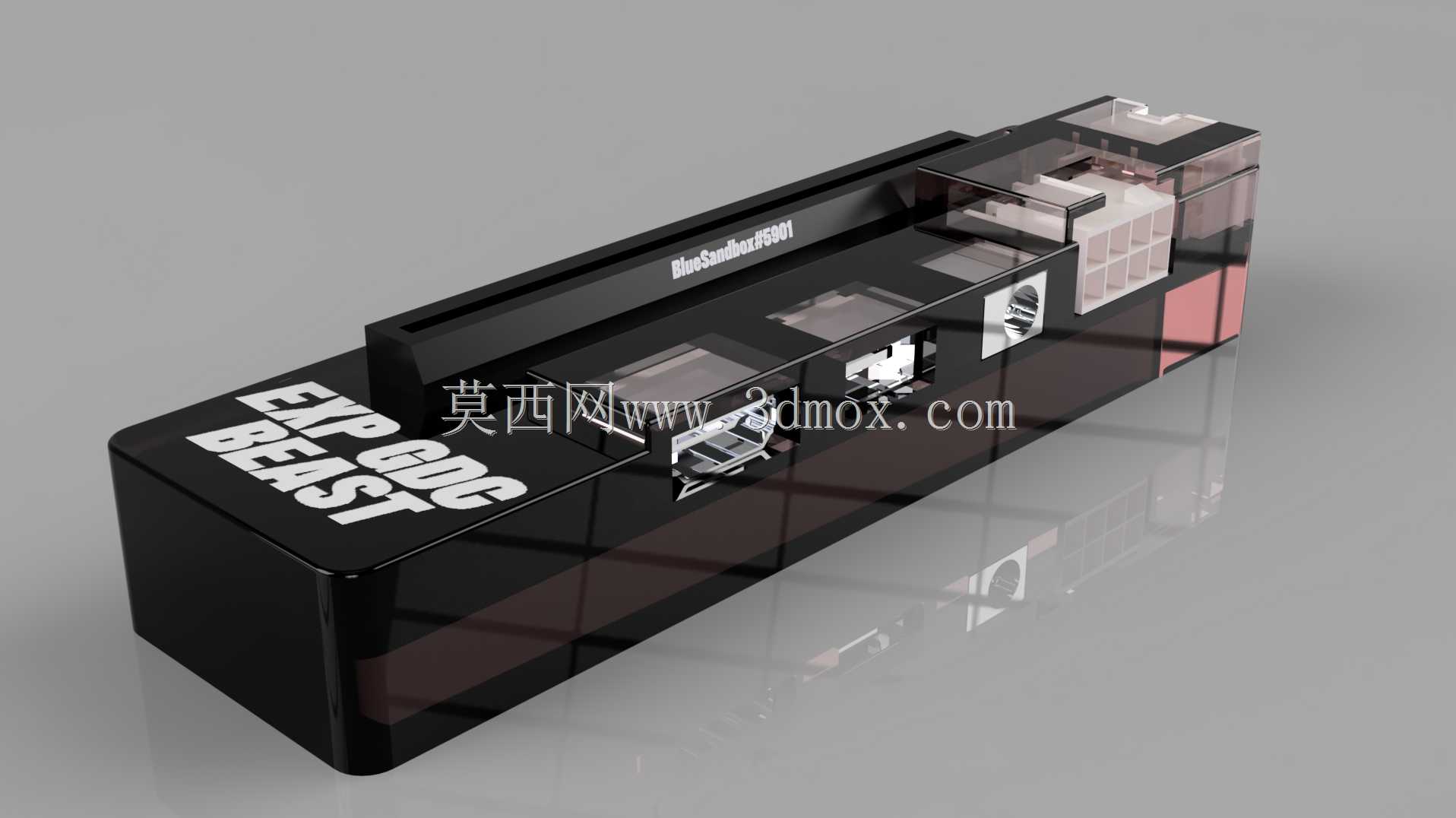

EXP GDC Beast外置显卡扩展坞结构设计

这款外置显卡扩展装置主要面向笔记本电脑、小型主机等内部空间受限的计算设备，解决这类设备自带显卡性能不足，无法运行大型三维建模软件、工程仿真程序、高负载图形渲染任务的痛点，在移动办公、便携工作站搭建、老旧设备性能升级场景中应用广泛。不同于内置显卡的安装逻辑，这类扩展装置需要兼顾信号传输稳定性、硬件兼容性与安装便捷性，设计过程中首先要明确核心功能边界：一端通过高速传输接口连接主机设备，另一端提供标准PCIe插槽承载独立显卡，同时要预留供电接口的安装位，满足不同功耗级别显卡的供电需求，还要兼顾散热气流的通行空间，避免高负载运行时热量堆积影响硬件稳定性。从结构设计角度看，整体外壳采用半透明与实色结合的分块设计，既可以直观观察内部硬件的安装状态，也能通过实色壳体保证结构强度，壳体边缘做了圆角过渡处理，避免安装硬件时划伤操作人员，也能减少日常使用中的磕碰损伤。安装边界的设定需要匹配常规全高、半高独立显卡的尺寸范围，内部预留的显卡安装空间长度可覆盖主流消费级显卡的尺寸，宽度方向预留了显卡挡板的固定位，可通过螺丝将显卡挡板与壳体锁紧，避免显卡晃动导致的接触不良。接口区域的开孔位置经过精准对位，对应显卡的视频输出接口、扩展坞的主机连接接口、供电输入接口，每个开孔边缘都做了公差补偿，保证各类接口插头可以顺利插拔，不会出现壳体干涉插头的问题。内部的PCB安装位设置了定位柱与螺丝孔位，可将核心转接板牢牢固定在壳体内部，避免搬运、插拔过程中转接板移位导致的信号中断，同时在显卡与转接板的连接区域预留了足够的操作空间，方便用户拆装显卡，不需要额外拆解整个壳体就能完成硬件更换。壳体的拼接结构采用卡扣加螺丝的双重固定方式，日常维护时拆开少量螺丝就能打开上盖，卡扣结构可以保证壳体拼接处的缝隙均匀，不会出现翘边、松动的问题，底部预留了防滑胶垫的安装槽，放置在桌面时可以增大摩擦力，避免设备被线材拖拽移位。在实际使用场景中，这类扩展装置不需要对原有主机进行拆机改装，只需要通过对应线材连接主机与扩展坞，再将显卡安装在扩展坞内接通供电就能使用，大幅降低了设备性能升级的门槛，对于需要兼顾便携性与图形性能的工程从业者来说，不需要购置厚重的高性能工作站，用轻薄本搭配这类扩展装置就能满足外出办公、现场调试与回岗后高负载图形处理的双重需求。设计过程中还考虑了不同使用环境的适配性，壳体的散热开孔位置避开了容易进灰的正面区域，在侧面与底部设置通风通道，既保证空气流通带走硬件运行产生的热量，也能减少大颗粒灰尘直接落在核心电路板上的概率，延长设备的使用寿命。
