罗技G29赛车模拟换挡杆安装支架

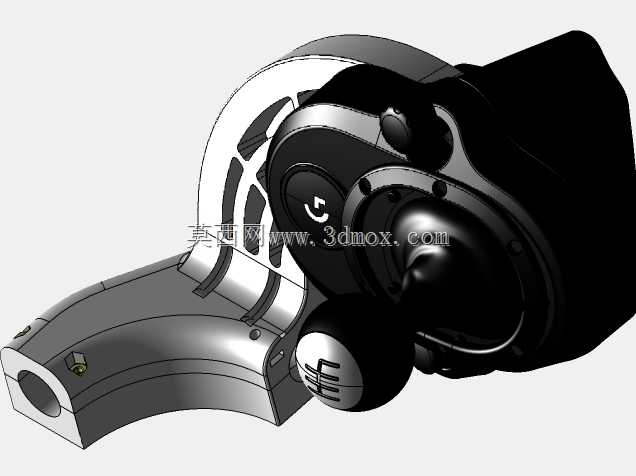

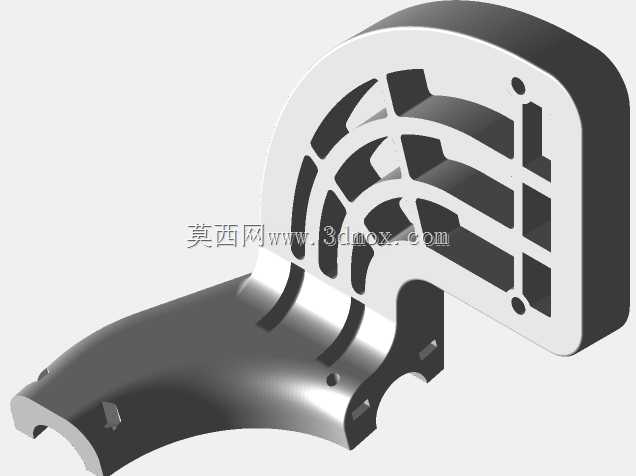

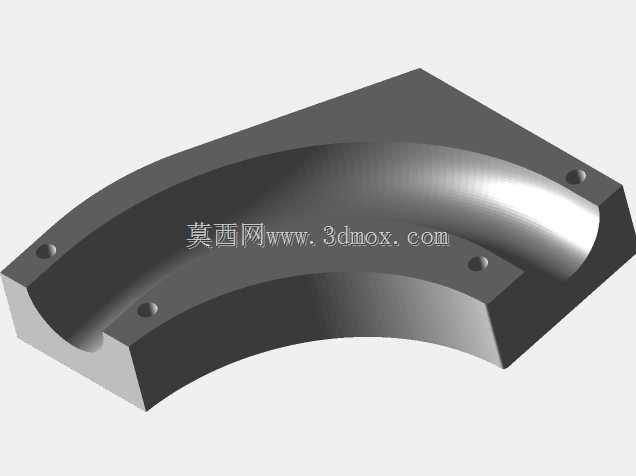

这款支架是针对赛车模拟驾驶场景开发的专用安装构件，核心作用是为罗技G29配套的换挡杆组件提供稳定的安装承载基础，解决模拟驾驶过程中换挡操作受力偏移、晃动的实际问题。从实际使用场景来看，这类支架多用于家用赛车模拟座舱、桌面式模拟驾驶台的搭建，适配常规管材框架的模拟驾驶安装结构，管夹式的连接设计可以快速调整安装位置，适配不同管径的安装管架，不需要额外加工定制连接孔位，安装调整效率更高。设计过程中优先考虑了操作受力的承载需求，换挡操作过程中会产生多方向的侧向推力与纵向按压力，支架的弧形过渡结构可以分散受力点的应力集中，避免长期受力出现结构变形，安装端的管夹结构做了防滑贴合处理，锁紧后不会因为反复换挡受力出现滑移错位。结构设计上兼顾了安装边界的适配性，支架整体的外轮廓尺寸控制合理，不会和模拟驾驶台的方向盘、踏板组件产生安装干涉，预留的换挡杆安装位和原换挡组件的安装孔位完全匹配，不需要额外做转接加工就能直接装配。针对增材制造的加工需求，结构壁厚设置为5mm，上下端面设置了不少于3层的实体填充层，整体填充率设置为30%，既可以保证结构强度满足反复操作的受力要求，也能控制加工过程的材料消耗与成型时间，成型尺寸要求加工平台的有效幅面不小于250mm×250mm，适配主流桌面级FDM3D打印设备的加工范围。实际装配时，先通过管夹结构将支架固定在模拟座舱的侧方管材上，调整到符合驾驶者操作习惯的高度与前后位置后锁紧管夹螺栓，再将换挡杆组件通过对应安装孔位固定在支架的承载端即可，装配完成后换挡操作的晃量控制在极小范围内，能还原真实赛车换挡的操作手感，不会因为支架刚性不足出现操作虚位。结构的曲面过渡做了圆角处理，没有尖锐的棱角，安装使用过程中不会剐蹭操作者或者周边的外设线路，整体结构没有复杂的倒扣特征，打印过程中不需要添加大量支撑结构，后处理难度低，去除支撑后简单打磨就能达到装配要求。
