技嘉Z370高端ATX主板IO接口屏蔽挡板

在台式计算机整机装配与主板改装场景中，IO屏蔽挡板是衔接主板后置接口与机箱尾部开孔的核心配套五金件，这款适配技嘉Aorus Z370游戏7主板的IO挡板，主要作用是填补主板后置接口区域与机箱开孔间的装配间隙，一方面实现机箱内部空间的电磁屏蔽，减少主板高频工作时的电磁辐射外泄，同时阻挡外部灰尘、杂物通过接口缝隙进入机箱内部，另一方面也能规整后置接口的对位精度，避免外接插头插拔时出现接口偏斜、受力损坏主板焊盘的问题。

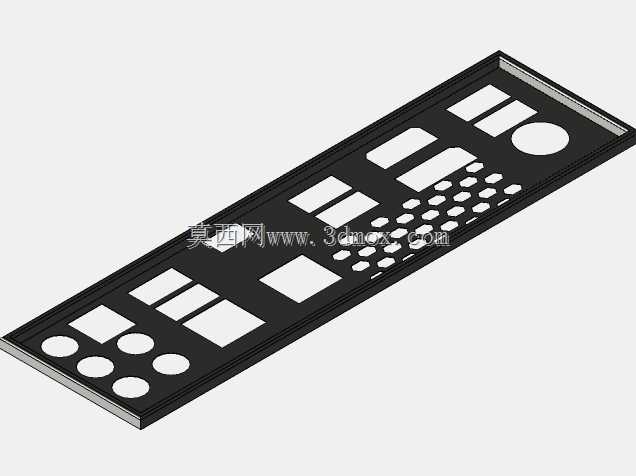

从设计思路来看，这款挡板的开孔布局完全匹配对应型号主板的后置接口排布：左侧区域预留了多组圆形音频接口开孔，对应主板集成的多声道音频输出、麦克风输入、光纤音频接口位置，相邻的方形开孔适配USB2.0、USB3.0等常规外置接口，中部区域的多组大小不一的矩形开孔，分别对应DP、HDMI视频输出接口、RJ45网线接口以及高速Type-C接口的安装位置，右侧的大尺寸圆形开孔为WiFi天线预留了穿装位置，其余密集的小圆孔则是主板后置状态指示灯的透光位，所有开孔边缘都做了卷边处理，避免安装时划伤线材或者操作人员手部，同时卷边结构也能提升挡板整体的结构强度，减少运输、装配过程中出现的形变。

安装边界方面，这款挡板适配标准ATX机箱的尾部IO开孔尺寸，整体采用薄钢板冲压成型，装配时需要先将挡板卡入机箱尾部的对应卡槽，确认所有卡扣与机箱钣金卡接到位后，再将主板沿机箱铜柱定位柱推入，让主板后置接口完全嵌入挡板对应开孔内，再锁紧主板固定螺丝即可完成装配。设计时需要严格控制开孔的位置公差，若开孔偏移量超过0.5mm，就会出现接口被挡板遮挡、插头无法完全插入的问题，同时挡板的整体平面度也需要控制在合理范围内，避免装配后出现与主板接口区域贴合不严、留有缝隙的情况，影响电磁屏蔽与防尘效果。

实际装机应用中，这类定制化IO挡板相比通用挡板的适配精度更高，不会出现开孔错位需要手动掰折调整的问题，对于高端游戏主板来说，规整的开孔也能更好地展现主板后置接口的布局设计，避免出现缝隙漏光、积灰的问题，长期使用过程中，挡板的金属材质也能辅助导出接口区域的部分静电，提升主板运行的稳定性。
