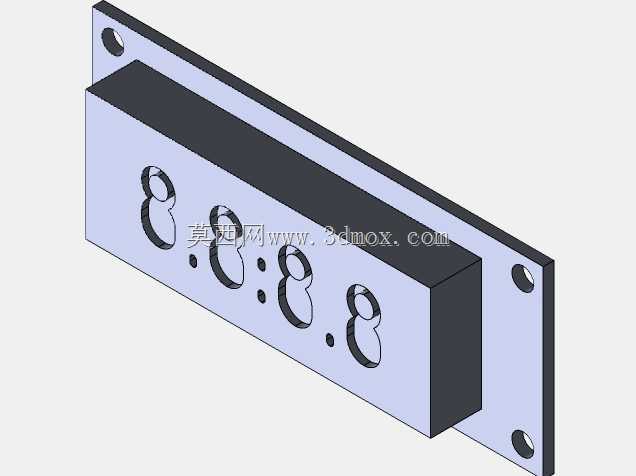

TM1637数码管显示模块安装结构

这款数显模块的结构设计，核心围绕嵌入式开发场景的板载安装需求展开，日常多用于arduino、树莓派等开源硬件平台的参数显示场景，比如小型温控装置的温度示数展示、简易计数设备的数值输出、学生电子竞赛作品的状态显示，都能见到这类模块的身影。从安装边界来看，模块采用带安装耳的板式结构，两侧伸出的固定耳上预留了标准通孔，可直接通过M2螺丝固定在设备面板或者PCB支撑柱上，安装时不需要额外设计复杂的固定卡扣，只需要在对应安装位置预留匹配的孔位即可，安装耳的突出长度刚好避开模块主体的插接引脚，不会出现安装螺丝与电路部分干涉的问题。模块主体的显示面做了下沉式的数码管开窗设计，四个8字数码管的位置精准对应外壳上的镂空轮廓，每个数码管下方预留了小数点的显示开孔，既可以显示整数数值，也能满足带小数位的参数展示需求，比如电压、温度这类需要精度展示的参数，不需要额外调整数码管的安装高度，开窗的深度刚好让数码管的发光面与外表面齐平，既不会因为突出容易被磕碰损坏，也不会因为凹陷过深导致显示视角受限。设计时充分考虑了嵌入式设备的内部空间占用问题，模块主体的厚度控制在常规直插元件的高度范围内，背面的驱动电路部分没有突出的高元件，安装到设备内部时，不会和后方的主控板、接线端子产生空间冲突，模块的侧边做了直角规整处理，多个同类型模块并排安装时可以紧密排布，不会因为边角的圆弧或者突出结构浪费面板空间。从实际使用的角度出发，这种带固定安装板的模块结构，比裸板模块更适合直接集成到成品设备里，不需要额外为模块设计固定支架，面板开窗的尺寸也可以直接参考模块外轮廓进行设计，能大幅缩短结构设计的周期，减少反复调整安装位的工作量。模块的显示面采用哑光浅色调外壳，能在室内常规光照环境下减少屏幕反光，提升数码管的显示可读性，固定耳上的安装孔做了沉边处理，螺丝锁紧后头部不会突出面板表面，保证设备外观的平整性。
