微型HDMI公头连接器结构设计

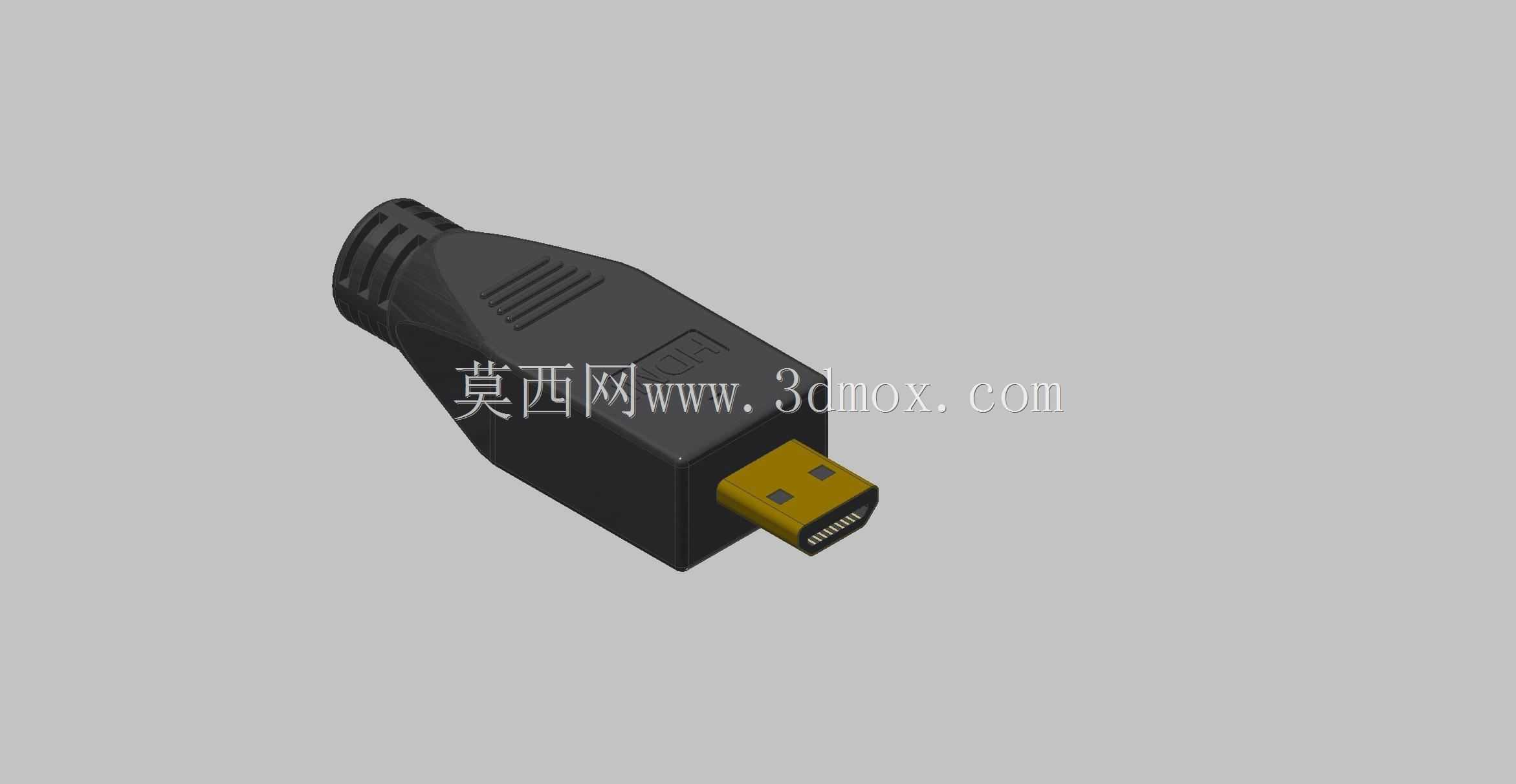

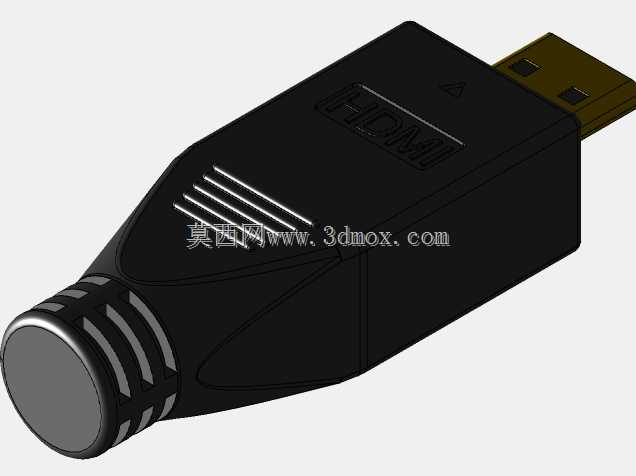

在便携数码设备、小型化音视频采集终端的结构设计中，接口的选型与适配往往是整机结构堆叠阶段需要优先敲定的边界条件，微型HDMI公头作为小体积设备输出高清音视频信号的核心连接件，其结构合理性直接影响整机的接口耐用性与装配容错空间。这类接头的实际应用场景覆盖运动相机、便携平板、迷你工控主机、微型投影设备等对安装空间有严苛限制的产品，区别于标准A型HDMI接口，微型公头的占用空间仅为标准接口的不到一半，能够在厚度不足10mm的超薄设备机壳上完成布局，同时保留完整的19针音视频信号传输能力，支持高清规格的音视频信号同步传输，无需额外设置独立的音频输出接口。从结构设计层面看，该接头采用注塑成型的外壳主体，外壳表面设置有多条平行的防滑凹槽，既能够提升用户插拔接头时的手指摩擦力，避免插拔过程中打滑导致的针脚受力歪斜，也能在注塑生产阶段提升塑料熔体的流动填充均匀性，减少外壳表面的缩痕缺陷。接头尾部设计有阶梯式的线缆防弯折结构，通过多段变径的橡胶护套过渡，能够分散线缆反复弯折时的应力集中点，避免线缆根部在长期使用后出现线芯断裂、外皮破损的问题，常规设计下该防弯折结构可承受超过千次的180度弯折测试，满足日常使用的耐用性要求。接头的金属插芯部分采用镀金工艺处理，既能够提升信号传输的接触稳定性，减少接触电阻带来的信号衰减，也能提升插芯的抗氧化能力，延长接口的插拔使用寿命，插芯两侧设计有定位凸台，与设备端母座的定位槽匹配，能够保证插拔过程中针脚精准对位，避免斜插导致的针脚弯折、短路问题。在安装边界层面，该公头的整体外形尺寸适配微型HDMI接口的通用规范，插合面的尺寸公差控制在0.05mm以内，能够保证与不同厂商生产的母座实现可靠互配，接头外壳的最大外径不超过12mm，尾部线缆护套的出线方向与插芯轴向保持一致，在整机结构设计时，仅需要在机壳上预留对应尺寸的开口，同时在接口后方预留不小于15mm的插拔操作空间，即可满足装配与使用需求。设计过程中还需要考虑接头与机壳的配合间隙，通常预留0.1-0.2mm的装配间隙，避免机壳加工误差导致接头装配后出现卡滞、插拔不顺的问题，同时在接口内侧设置对应的定位筋位，限制接头装配后的上下左右窜动，避免长期插拔后接口出现松动移位。
