40x60mm双面通用原型电路板设计

项目分类:3D模型 发布时间:2021-08-28 ID:251967
  • 40x60mm双面通用原型电路板设计
  • 40x60mm双面通用原型电路板设计
  • 40x60mm双面通用原型电路板设计
  • 40x60mm双面通用原型电路板设计
  • 40x60mm双面通用原型电路板设计

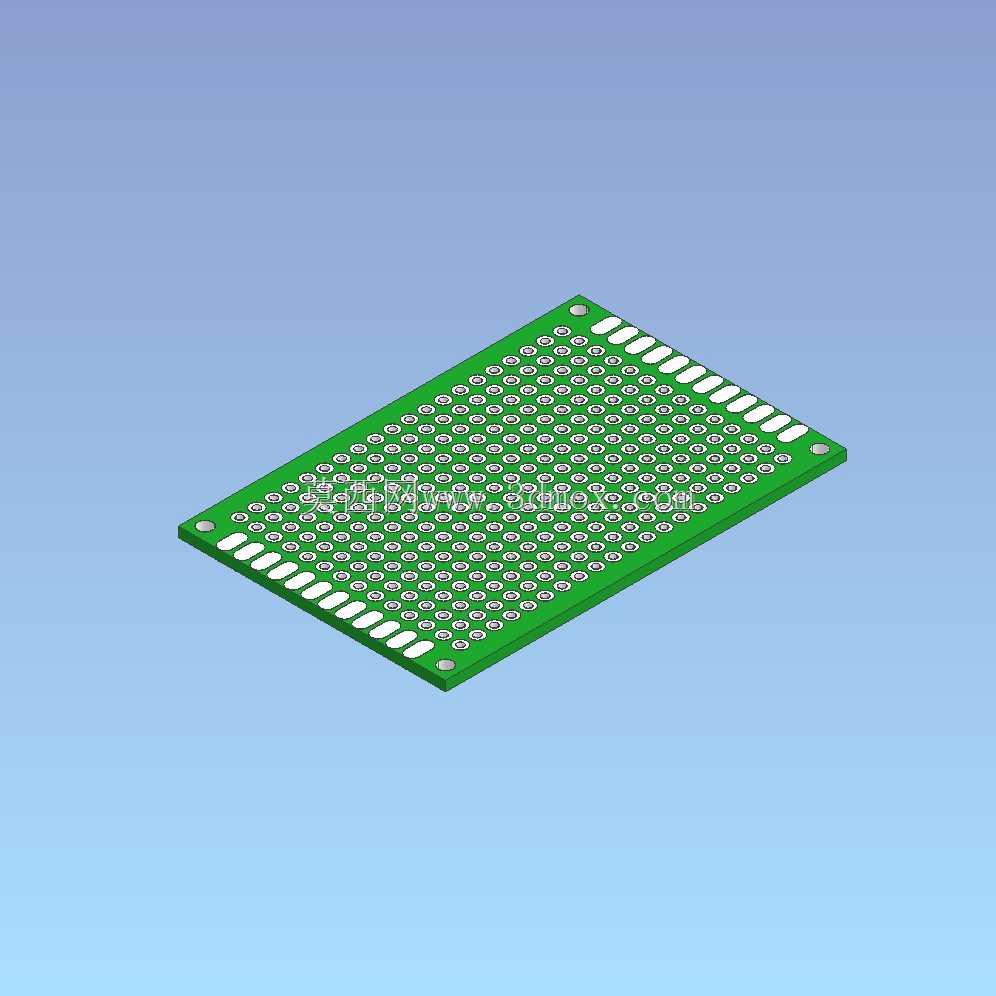

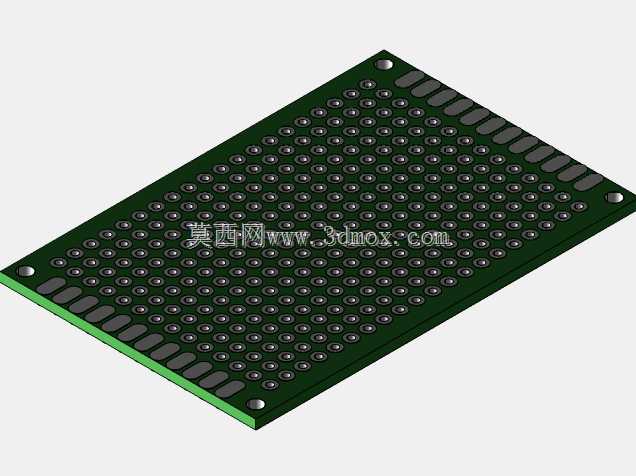

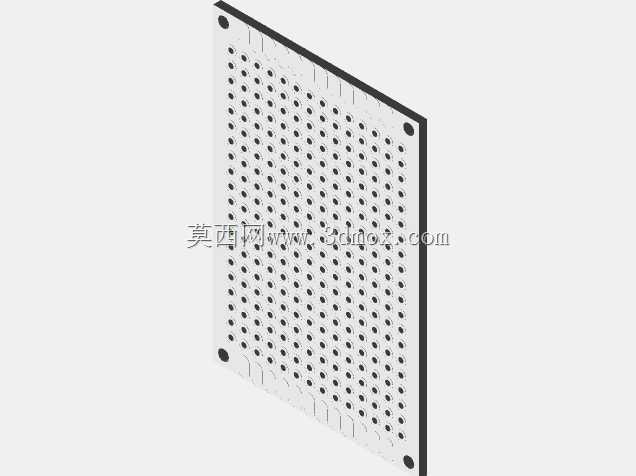

在电子设备研发、小批量功能验证场景中,这类40x60mm规格的双面通用原型板是结构工程师、硬件开发人员常用的基础载体,它不需要提前定制专用PCB走线,能够快速完成元器件的搭焊与功能验证,大幅缩短前期方案迭代的周期。从设计逻辑来看,这款原型板采用1.5mm厚度的环氧玻纤基材,兼顾了板身刚性与焊接过程中的耐热形变能力,双面覆铜的设计既可以实现顶层、底层的走线布局,也能通过金属化过孔完成两面的电路连通,适配直插、表贴等多种封装形式的元器件焊接需求。板身的孔位布局经过标准化规划,核心区域采用2.54mm标准孔距,也就是行业内通用的0.1英寸间距,能够完美匹配DIP封装芯片、排针排母、常规直插阻容元件的引脚尺寸,14x20的孔阵排布覆盖了板身大部分有效区域,给元器件布局预留了充足的调整空间,不会出现孔位不足导致的飞线过多问题。边缘区域预留的安装孔直径约2.1mm,适配M2规格的固定螺丝,能够直接固定在设备内部的安装凸台、塑料支柱或者定制的工装夹具上,安装边界清晰,不需要额外对板身进行裁切加工就能适配多数小型控制模块的安装空间。板身的焊盘做了沉锡处理,焊料附着性好,手工焊接时不容易出现虚焊、掉盘的问题,绿色的阻焊层能够有效防止焊接过程中相邻焊盘的短路问题,同时也能在长期使用中保护铜箔不被氧化,提升电路的长期稳定性。在实际选型过程中,这类通用板常被用于工控模块的功能验证、学生电子竞赛的作品制作、小型传感器信号调理电路的搭试,不需要开模定制PCB就能快速完成电路搭建,对于需要快速验证方案可行性的项目来说,能够省去PCB打样的等待周期,在结构设计阶段,工程师也可以直接根据这款板的外形尺寸预留安装槽位,不需要等待定制PCB的最终图纸就能提前开展壳体、安装结构的设计工作,并行推进项目进度。板身的边缘做了圆角处理,不会在装配过程中划伤操作人员或者设备内部的线材,整体尺寸控制精准,长宽公差在0.2mm以内,能够顺利嵌入预先设计好的安装卡槽中,不会出现尺寸偏差导致的装配干涉问题。
