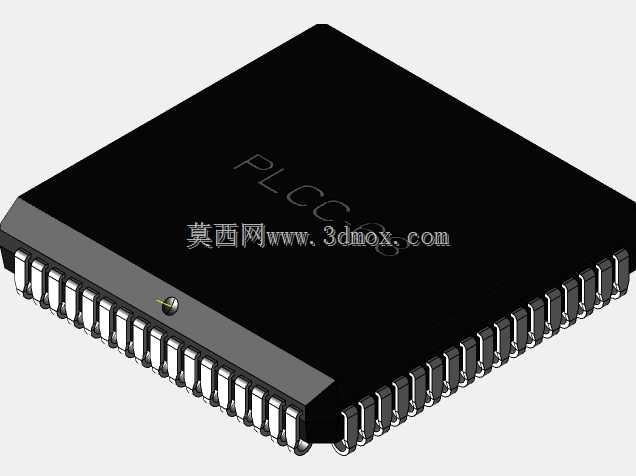

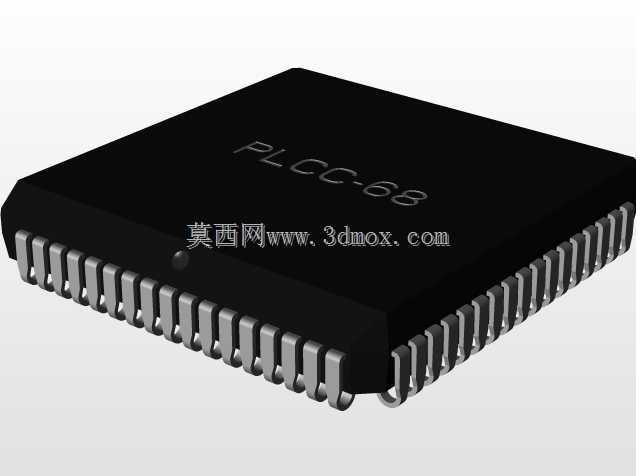

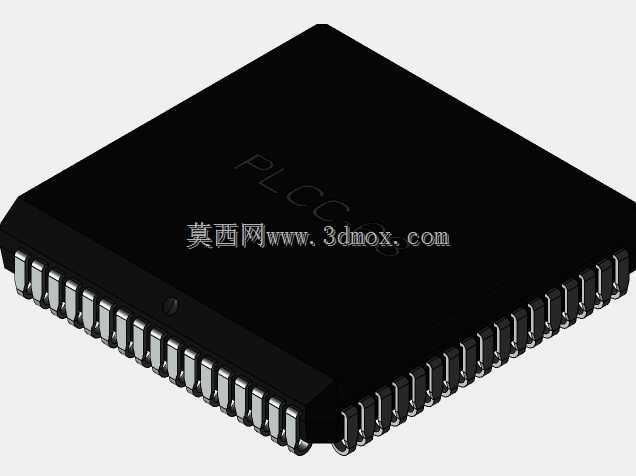

PLCC68引脚表面贴装芯片三维结构

做消费电子、工业控制板卡的结构设计时，PLCC封装的器件是绕不开的选型对象，这类带J型弯折引脚的塑封芯片，早年在工控主板、老式通讯设备板卡、家电控制板上应用极广，即便现在QFP、BGA封装占了主流，不少存量设备维修、老款工控板复刻场景里，还是会频繁用到68引脚的PLCC器件。做板级结构设计的时候，很多新手容易忽略封装的实体尺寸边界，只盯着封装库的焊盘坐标画，最后做出来的板卡要么器件和周边散热片、接插件干涉，要么回流焊的时候引脚对位不准出虚焊，这个三维结构就是完全按照实际器件的成型尺寸做的还原，能直接导入装配环境做干涉检查。从实际使用场景来说，这类PLCC68器件大多用来承载MCU、逻辑阵列、接口转换类芯片，因为是J型引脚向内弯折，相比同期的DIP直插封装，占板面积能缩小近三分之一，而且表面贴装的工艺适配波峰焊、回流焊的量产线，不需要在PCB上钻过孔，对多层板的布线友好度更高。设计这个结构的时候，首先卡准的是引脚的核心参数：1.27mm的引脚间距是PLCC封装的标准节距，68个引脚分四侧排布，每侧17个引脚，引脚的弯折弧度、伸出塑封体的长度、引脚末端的共面度都按照实际来料的公差范围做了还原，避免结构仿真的时候出现引脚和焊盘错位的问题。塑封本体的尺寸严格控制在24.33mm×24.33mm的正方形边界，本体厚度、顶面的标识区域、一角的定位缺口都做了对应还原，那个定位缺口是生产、维修时判断引脚1位置的关键标识，做封装建模的时候绝对不能漏，不然贴片的时候器件方向装反，整板都会报废。另外考虑到板卡装配的实际需求，模型里预留了器件离板高度的合理间隙，也就是塑封本体底部到PCB板面的距离，这个尺寸直接影响焊膏印刷的厚度、焊接后的引脚应力释放，要是留的间隙太小，焊锡没法充分浸润引脚弯折处，后期设备受震动的时候容易出现引脚脱焊的问题；间隙太大的话，器件贴装的时候容易偏移，焊接后引脚共面度差。很多工程师做结构评审的时候，习惯把三维器件模型导进去，模拟整板装配完之后的最高高度，看能不能适配外壳的内部空间，尤其是做紧凑型工控模块、嵌入式板卡的时候，外壳内部的高度余量往往只有几毫米，要是芯片模型的尺寸不准，外壳开模之后才发现器件顶壳，返工成本会非常高。这个结构还能用来做贴片吸嘴的选型参考，PLCC器件的顶面是平整的塑封面，吸嘴的直径要避开顶面边缘的倒角，保证吸附的时候不漏气，模型里还原的顶面平整度区域，能直接用来匹配吸嘴的尺寸参数，不用等实际物料到了再反复测试吸嘴适配性。另外在做老设备的板卡逆向测绘时，很多时候原板的器件 datasheet 找不到，直接对照实物测量容易有尺寸误差，用这个等比例的三维结构做比对，能快速校准封装尺寸，减少画PCB时的封装错误率。
