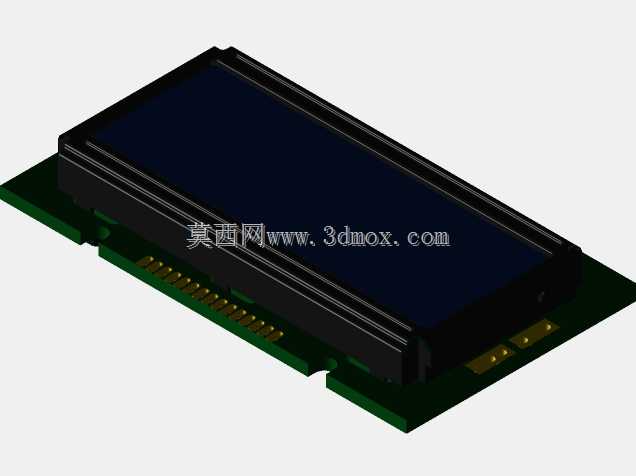

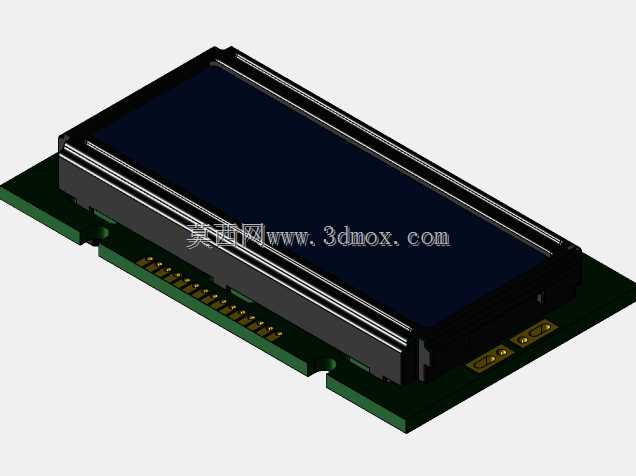

RC1202A蓝底字符型液晶显示模块结构

做小型工控手持终端、嵌入式参数显示面板的结构设计时，这类12x2字符型LCD模块是选型清单里的常客，不用做复杂的图形点阵驱动，仅靠基础IO口就能完成字符、数字、简单符号的显示输出，对主控资源占用极低，特别适合成本敏感、仅需展示运行参数、状态代码、数值读数的设备场景，比如小型温控器、便携检测仪表、简易PLC扩展面板、老款工业计数装置的显示升级。从结构边界来看，这款模组的外形尺寸控制在55.7mm长、32mm宽、6.7mm高的范围内，安装时需要在面板开孔处预留0.2-0.3mm的装配间隙，PCB板边缘的定位孔要和设备壳体的固定柱精准对位，避免装配后屏幕和面板视窗出现偏位漏缝的问题。设计建模时要注意，屏幕表面的液晶保护玻璃比下方PCB基板高出约1.2mm，视窗的压边结构不能直接压在液晶显示区域上，要留出足够的避让空间，防止挤压导致液晶漏液、显示花屏的故障。模块下方的排针引脚是标准2.54mm间距，建模时要准确还原引脚的伸出长度和焊盘位置，方便后续对接主板的排座，避免结构干涉导致插装不到位。这款蓝底白字的显示方案，在室内工业环境下的可视角度能满足常规操作视角需求，不需要额外加背光调节电路就能清晰辨识显示内容，模组的金属屏蔽罩包裹住液晶驱动芯片部分，能一定程度降低周边电路的电磁干扰，避免设备运行时出现显示乱码的问题。做结构配合时，还要注意PCB板下方的元件高度，部分贴片电容的高度接近1mm，壳体内部的支撑筋不能顶到这些贴片元件，防止焊接点受应力脱落。这类字符液晶的安装方式通常有两种，一种是靠壳体视窗压边固定屏幕正面，另一种是通过PCB上的安装孔用螺丝锁在壳体内部的支柱上，建模时要根据实际装配方式预留对应的固定结构，同时要考虑FPC或者排线的弯折空间，不能让排线在装配时被壳体结构挤压破损。在做设备整体的抗震设计时，屏幕和视窗之间可以加一层薄的EVA泡棉胶圈，既可以防尘，也能缓冲设备移动、运行时产生的振动，避免液晶玻璃受冲击碎裂。实际选型建模时，不能只看屏幕的显示区域尺寸，要把整个模组的外围尺寸、引脚位置、突出部件都精准还原，不然到了打样装配阶段很容易出现干涉问题，比如排针和旁边的接线端子距离过近，导致插装困难，或者屏幕高度和壳体预留空间不匹配，导致面板合盖后压到屏幕表面。
