1602字符型液晶显示模组结构设计

在工业控制终端、小型嵌入式设备、教学实验平台这类场景里，字符型液晶显示模组是人机交互环节最常用的输出部件之一，这款2行16列的字符LCD，就是针对低成本、低功耗显示需求设计的标准件。从实际选型和安装角度看，这类模组的设计首先要匹配通用PCB安装孔位，板载的排针接口采用标准2.54mm间距，能直接兼容市面上绝大多数开发板、控制主板的插接座，不需要额外做转接板设计，能大幅缩短硬件开发的打样周期。

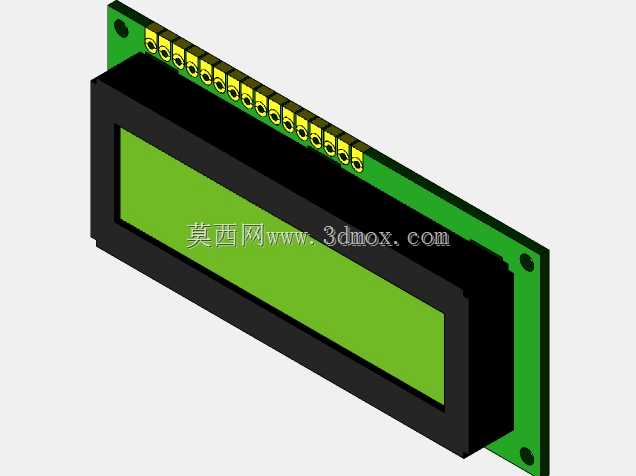

模组的结构分为三层核心部分，最外层是黑色的塑料遮光边框，作用是遮挡液晶面板边缘的非显示区域，避免背光漏光影响显示对比度，边框和绿色PCB基板之间采用卡扣式装配，没有额外的螺丝固定，在后期维修更换背光板的时候，只需要用撬片沿边框缝隙轻轻撬开即可拆解，不需要破坏原有结构。中间的液晶显示层采用黄绿屏设计，这类屏的优势是在室内自然光环境下不需要开背光也能清晰识别显示内容，相比蓝屏模组功耗更低，适合电池供电的便携设备使用，显示区域的尺寸严格匹配2行16列5x8点阵字符的排布，每个字符之间预留了1个像素的间隔，避免字符显示时出现粘连模糊的问题。

PCB基板的设计上，除了排针接口之外，板上预留了对比度调节电位器的安装位，部分简化版本会直接把电位器集成在主板上，用户可以根据实际安装环境的光线角度调节显示电压，获得最佳的可视角度。安装边界方面，这款模组的四个角都设计了3mm直径的安装孔，孔位间距是行业通用的标准尺寸，不管是安装在塑料壳体的定位柱上，还是用铜柱固定在设备内部的支架上，都能直接适配，不需要重新打孔定位。

从功能特性来说，这类字符屏和点阵图形屏不同，它内置了标准的ASCII字符库，主控芯片只需要发送对应的字符编码就能直接显示内容，不需要额外取模发送点阵数据，对主控的算力要求极低，哪怕是最基础的8位单片机也能轻松驱动，非常适合用来显示设备运行参数、故障代码、操作提示这类不需要复杂图形的文本信息。在结构设计的时候，特意把液晶面板和PCB板之间的连接采用导电橡胶条压接的方式，相比焊接排线的方案，抗振动性能更好，在有轻微振动的工业设备上使用，也不会出现排线松脱导致的显示缺划问题。背光部分采用侧置LED导光板设计，光线从显示区域的侧面射入，通过导光板的网点均匀扩散到整个显示面，不会出现局部亮斑或者明暗不均的情况，背光的供电引脚单独引出，用户可以根据使用需求选择是否接背光，在不需要背光的场景下直接断开引脚供电就能进一步降低整机功耗。
