惠普T610瘦客户机终端设备结构设计

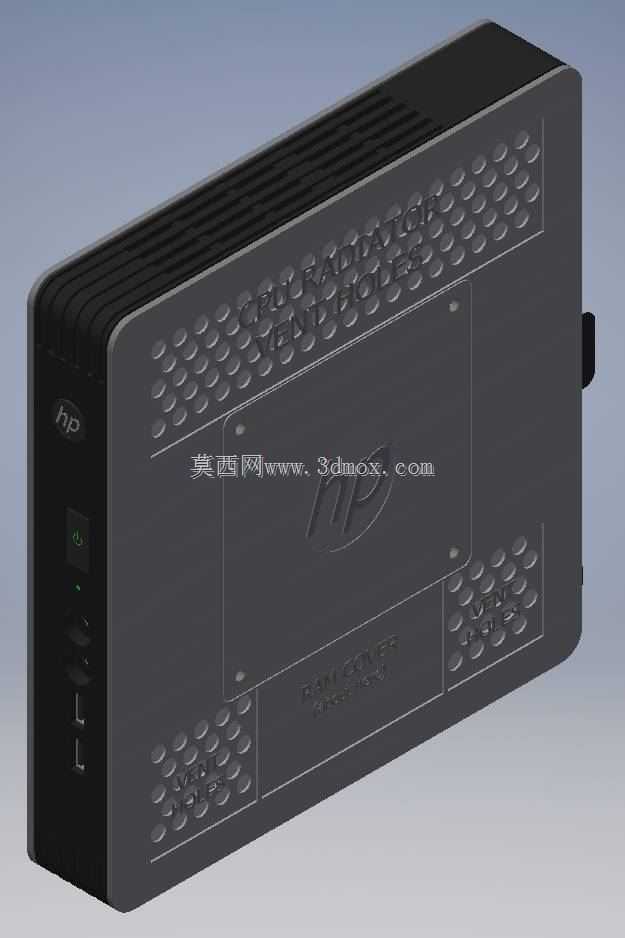

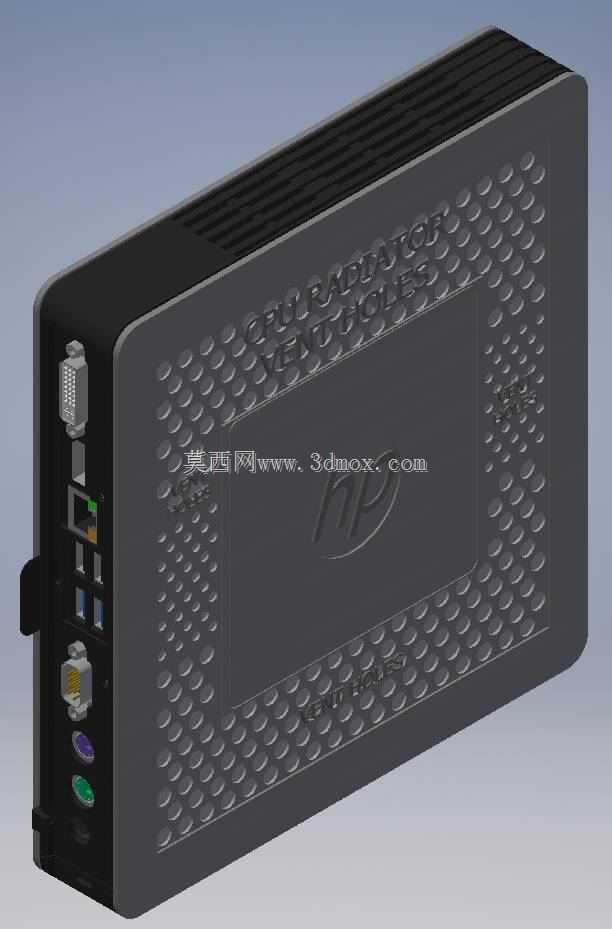

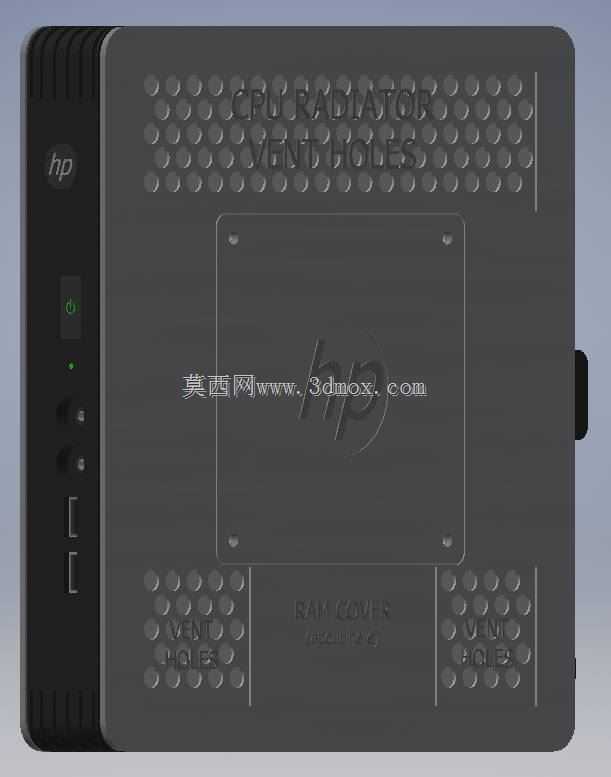

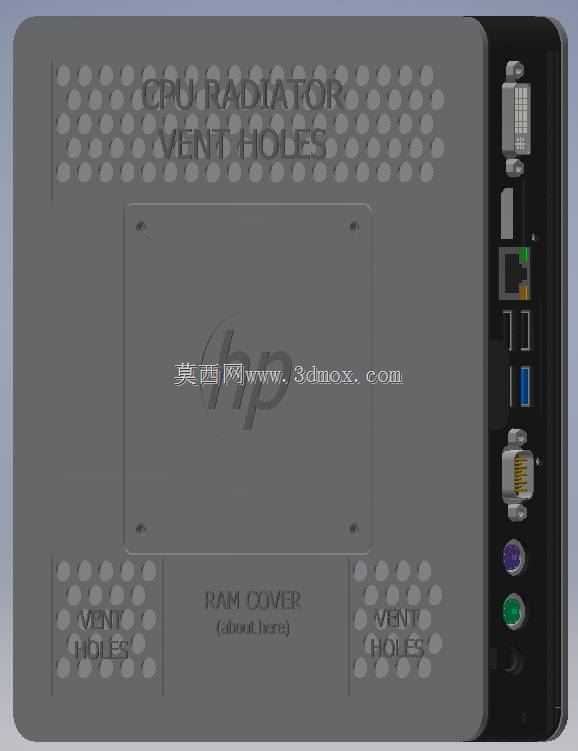

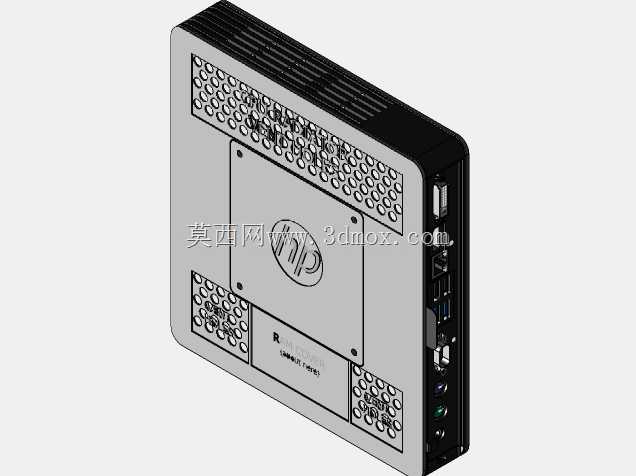

这款瘦客户机终端的结构建模，核心围绕桌面端云接入终端的实际部署场景展开，日常多用于企业办公桌面云部署、产线工位数据交互终端、营业厅业务接入节点这类空间有限、需要长期稳定运行的场景，设备本身不需要搭载高性能本地运算硬件，核心承担数据传输、外设接入、云端指令交互的功能，所以结构设计上优先考虑紧凑布局、长期运行的散热可靠性、安装适配性。建模过程中对机械安装位、通风开孔的位置做了精准还原，其余非核心结构细节的公差控制在±1mm范围内，完全满足结构适配、外壳复刻、安装模拟的使用需求。设备外壳采用一体化冲压成型的金属壳体，表面做了哑光耐磨处理，正面预留了电源状态指示灯、外设扩展接口的开孔位置，顶部与侧面的通风孔阵列按照实际散热风道走向排布，进风孔对应内部内存、主控芯片的散热区域，出风孔对齐内部散热风道的流出路径，避免长期运行时热量积存在壳体内部。壳体表面的品牌标识区域做了下沉式的凹槽设计，既可以避免日常擦拭、摆放过程中磨损标识，也能强化壳体的结构刚度，减少薄金属壳体的共振形变。从安装边界来看，这款设备的整体尺寸适配标准VESA壁挂安装孔位，可以直接固定在显示器背部、工位桌板下方，也可以平放在桌面使用，底部预留了防滑胶垫的安装槽位，壁挂安装时的卡扣位置也做了精准还原，安装后不会遮挡侧面的接口与通风开孔。建模时对内部的硬件安装螺柱位置做了对应还原，外壳的拼接卡扣、接缝位置的公差配合也按照实际装配逻辑设置，能够直接用于外壳改装、安装支架设计、工位部署模拟这类工程场景，不需要额外调整核心安装位的尺寸参数。通风孔的开孔大小、排布密度完全参照实物还原，既保证足够的通风面积，也能避免大尺寸异物进入壳体内部，接口区域的开孔边缘做了折边处理，既可以强化开孔处的结构强度，也能避免插拔外设时刮伤线材外皮。
