适配香橙派Zero带屏嵌入式安装外壳

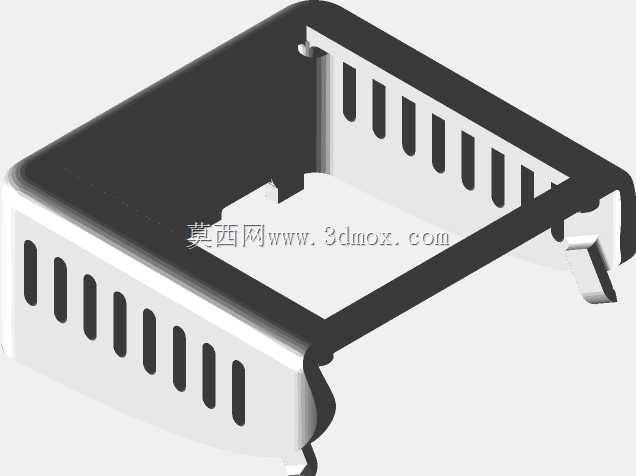

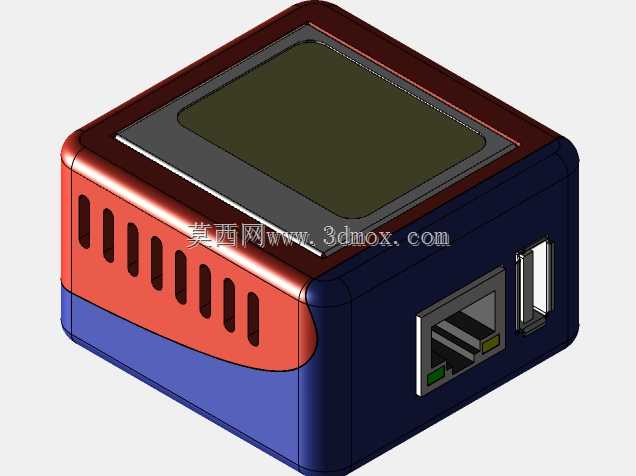

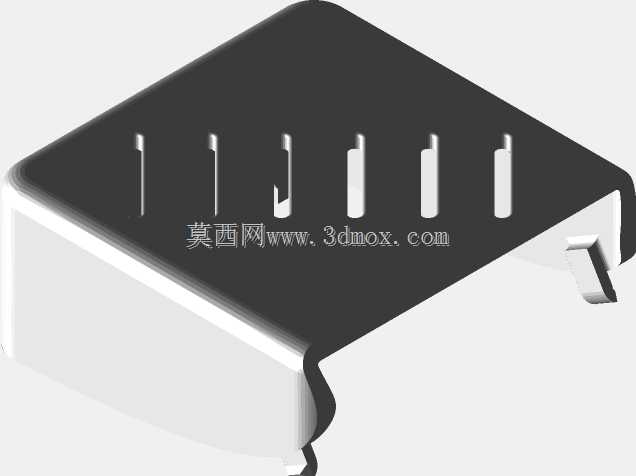

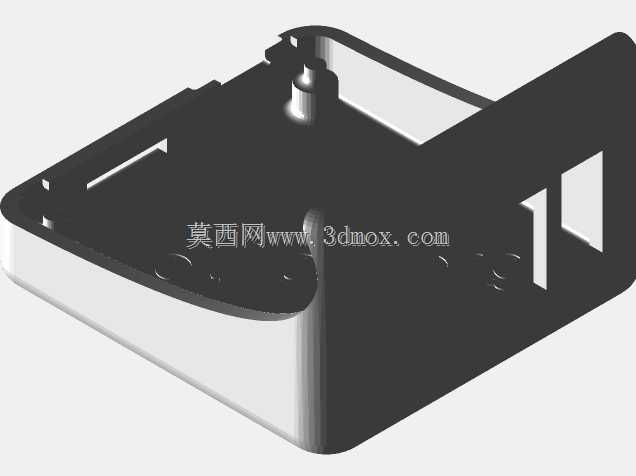

这款外壳是针对嵌入式开发场景打造的板载防护结构，主要适配Orange Pi Zero LTS及v1.5版本开发板，预留了诺基亚5110液晶屏的安装窗口，可直接搭载屏幕实现运行状态、传感数据的本地可视化输出，在IoT-lab相关的物联网终端部署、小型边缘计算节点搭建、嵌入式教学实验场景中都能直接使用。设计时优先考虑了开发板的接口对位精度，外壳侧面对应预留了以太网口、USB口的精准开孔，安装后无需额外转接即可直接插拔网线、外接USB外设，不会出现接口错位、插拔受阻的问题。外壳侧面的散热格栅采用了长条形开槽设计，开槽位置正对开发板主控芯片与电源模块的发热区域，在封闭防护的同时能形成自然对流风道，避免长时间运行时热量堆积导致的板卡降频问题，无需额外加装散热风扇即可满足常规工况的散热需求。外壳采用上下分瓣的拼接结构，拼接处做了定位止口设计，装配时无需额外定位治具即可快速对齐，通过侧边的卡扣即可完成固定，也可根据安装需求在对应孔位加装螺丝提升连接强度，适配不同场景的固定要求。外形采用圆角立方体设计，整体尺寸完全贴合开发板加屏幕的叠加安装边界，没有多余的外凸结构，既可以直接放置在桌面作为小型开发终端使用，也可以通过外壳预留的安装孔位固定在电控柜内部、设备机架侧壁等狭小安装空间内，不会占用过多的安装位置。屏幕安装窗口做了下沉式台阶设计，液晶屏装入后可直接卡在台阶位置，表面与外壳顶面基本齐平，既可以保护屏幕边缘不受磕碰，也能避免屏幕突出导致的积灰、误触问题。外壳的壁厚经过反复验证，既保证了足够的结构强度，日常搬运、拆装过程中不会出现开裂变形，也不会因为壁厚过大占用内部空间，影响开发板上插接模块的安装。内部做了对应的支撑柱结构，对应开发板的固定孔位，安装时开发板可直接卡在支撑柱上，避免板卡直接与外壳内壁接触造成短路，同时也预留了足够的走线空间，屏幕排线、外接传感模块的引线都可以在内部有序排布，不会出现压线、挤线的问题。
