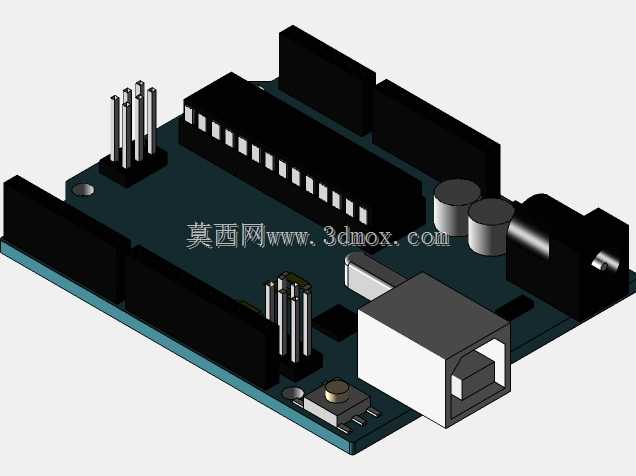

阿杜伊诺开源控制电路板三维结构

这款开源控制板的三维结构还原，完全按照实物的装配逻辑搭建，覆盖了板载所有接口与元件的空间位置关系，能直接用于嵌入式开发项目的结构适配、外壳设计与安装干涉校验。从实际工程应用场景来看，这类控制板广泛出现在小型自动化装置原型验证、创客项目开发、教学实验平台搭建、小型智能设备控制回路中，不管是做桌面级小型机械臂的运动控制、环境监测节点的数据采集，还是DIY智能小车的逻辑驱动，都能依托这块板的硬件接口完成外设拓展。

设计层面上，建模时优先还原了板体的安装边界，整体板身尺寸控制在55*65的矩形范围内，四个角预留的安装孔位完全匹配通用开源外壳的固定尺寸，做结构设计时可以直接调用这个模型核对安装孔距，不用反复测量实物参数。板上的元件布局完全遵循实物的排布逻辑：侧置的USB接口突出板体边缘的长度、上下两排排针的高度与针脚间距、板载电源接口与圆形电容的凸起高度、复位按键的按压行程空间都做了精准还原，在设计配套外壳或者安装支架时，能直接通过模型检查各个接口的避让空间，避免出现外壳挡住接口、元件和安装结构磕碰的问题。

从功能特性对应的结构设计来看，板上不同功能区的元件做了区分建模，电源区域的电解电容、稳压芯片的散热空间预留，数字IO口排针的排布间距，模拟输入口的位置标识对应的结构特征，都和实物保持一致，做外设模块搭配时，可以直接在装配环境里对接传感器、驱动板等拓展模块的模型，提前验证接线空间与装配顺序。比如搭配传感器扩展板时，能直接核对排针对接后的整体高度，确认安装到设备内部时的竖向空间是否充足；外接电源插头时，也能通过模型检查插头插入后和周边结构的间隙，避免出现插头插不到位或者和相邻元件干涉的情况。

建模过程中也考虑到了实际生产与装配的细节，板体边缘的倒角、排针底座的卡扣结构、USB接口的金属外壳厚度、接口内部的弹片空间都做了写实还原，不是简化的块体模型，不管是用来做产品宣传的渲染图、教学演示的结构拆解动画，还是结构设计阶段的装配干涉检查，都能满足精度要求。对于做小型智能设备开发的结构工程师来说，直接调用这个模型可以省去自己测绘建模的时间，把更多精力放在设备整体的结构优化上，不用反复核对电路板的各个尺寸参数，也能避免因为手动测绘出现的尺寸误差，导致后期打样时出现安装不匹配的问题。
