绘王数位屏适配无源压感充电笔结构

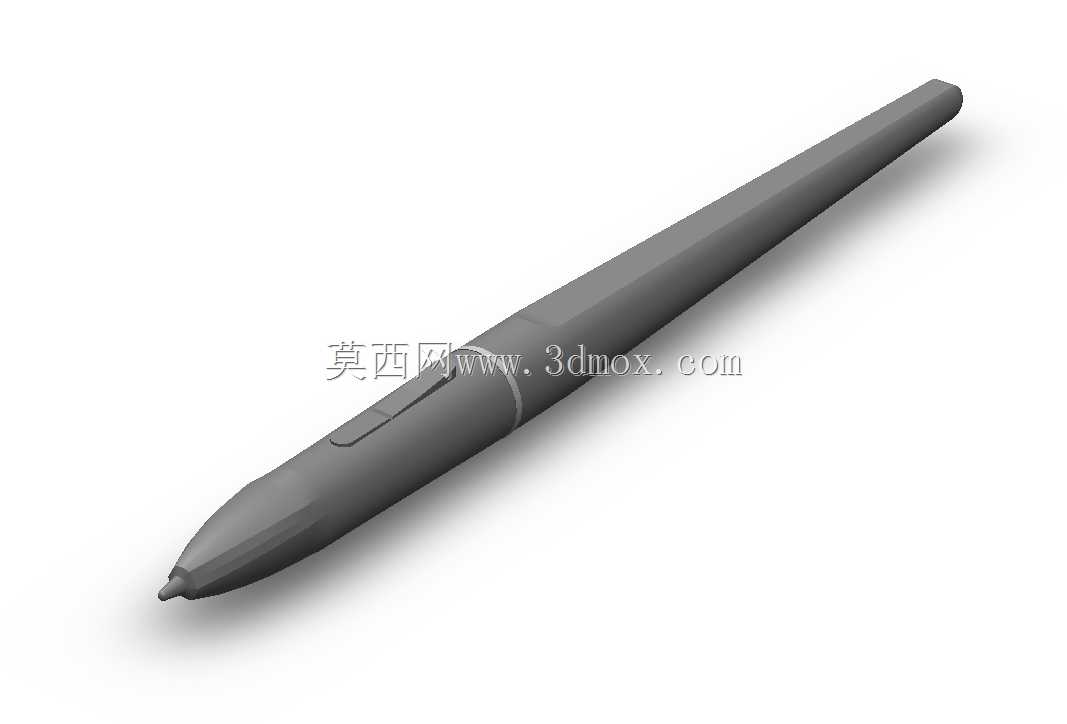

日常做数位外设配套结构设计时，这类压感充电笔的建模往往需要兼顾握持手感与内部元器件排布，不能只做外观曲面的复刻。这款适配多款绘王数位屏的充电笔，建模阶段全程依托卡尺实测实物尺寸完成，笔身整体采用细长锥度造型，从笔尖处的细径逐步向笔尾过渡加粗，握持区刚好落在笔身中前段，符合长时间手绘作业的持握习惯，侧键设置在握持区拇指自然贴合的位置，按键做了微凸的弧面处理，不需要刻意低头寻找就能靠触感完成操作。从实际使用场景来看，这类压感笔主要搭配数位绘图屏完成数字绘画、工业草图绘制、手写批注等作业，8192级压感的实现需要笔尖部位预留足够的位移行程，建模时特意控制了笔尖伸缩段的间隙，既保证压感触发的灵敏度，又避免旷量过大导致的笔尖晃动问题。设计过程中需要重点考虑笔架适配的边界尺寸，不少用户会自行搭配第三方笔架放置手写笔，建模时特意将笔身中段的直径控制在通用笔架的夹持范围内，同时要注意笔身外壳不能包裹屏蔽层过厚，避免影响压感信号的传输稳定性。笔身内部需要容纳充电电池、压感感应模块、信号传输电路板，建模时将内部腔体做了阶梯式设计，不同直径的元器件对应不同的腔体段，避免元器件在笔身内部晃动，同时笔尾处预留了充电接口的安装位，接口周围做了加厚的筋位处理，防止多次插拔充电线导致接口开裂。笔尖部位做了可拆卸的结构设计，方便用户更换磨损的笔芯，笔尖护套与笔身主体的配合采用小过盈配合，既不会轻易脱落，更换笔芯时也不需要借助额外工具。需要特别注意的是，这类压感笔在静置放置时不能让笔尖持续受压，否则会持续消耗内置电池的电量，建模时特意将笔身的重心设置在靠近笔尾的位置，平放在桌面时笔尖会自然向上翘起，避免笔尖接触桌面持续触发压感。笔身表面的曲面做了连续的G2曲率过渡，没有突兀的棱角，长时间握持绘图不会产生硌手的问题，侧键的按压力度控制在适中的范围，既不会因为持握的力度误触，按压时也不需要用太大的力道。
