带风扇安装位的斜坡式设备外壳结构

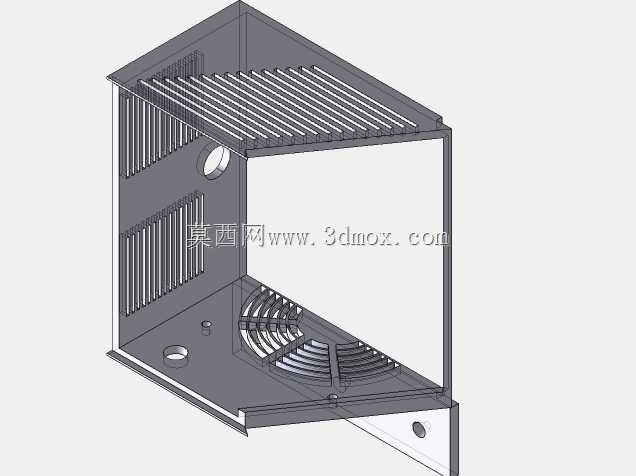

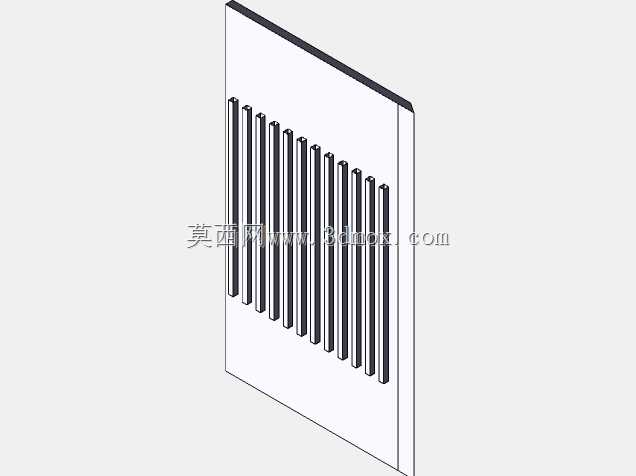

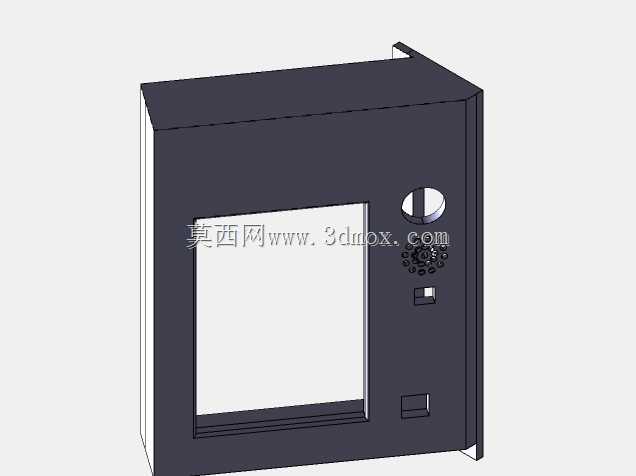

这类带斜坡操作面的设备壳体，多应用在车间现场的工位终端、小型设备控制端场景，操作人员站立状态下视线可自然落在斜坡面的操作区域，无需过度低头或抬手，适配长时间工位操作的人机交互需求。壳体正面预留的方形窗口用于嵌入触控显示屏或状态指示面板，旁侧的圆形开孔可安装急停按钮、旋钮开关，下方阵列小孔对应蜂鸣器或状态指示灯的安装位，小尺寸方槽则用来布置复位按键或USB调试接口，所有开孔位置均按照常规工控元件的安装尺寸做了预留，结构设计时提前考虑了元件的装配间隙与走线空间。壳体侧方预留的80*80标准风扇安装位，可直接适配常规轴流散热风扇，针对内置发热功率元件的使用场景，可形成稳定的内部散热风道，避免壳体内积热导致元件工作异常。整体壳体采用钣金折弯成型的设计思路，折边处预留了足够的安装法兰边，既可以通过侧边法兰直接固定在设备机架上，也可搭配底部支架做桌面式放置，安装边界灵活，适配不同的设备集成需求。斜坡面的倾斜角度经过反复校核，既保证操作时的视角舒适度，也避免屏幕反光影响读数，壳体的拼接处采用卡扣加拉铆螺母的固定方式，既保证外壳的结构强度，也方便后期维护时快速拆卸面板，检修内部元件。内部预留的安装柱位置可直接固定PCB控制板或小型电源模块，无需额外做安装支架，减少装配时的二次加工工作量。壳体边缘做了折边圆角处理，避免安装和维护过程中划伤操作人员，所有开孔的边缘都做了去毛刺处理，防止穿线时破坏线缆绝缘层。这类壳体结构在小型工控终端、设备旁侧操作站、单机设备控制盒场景中应用广泛，结构紧凑，集成度高，可直接根据内置元件的布局微调内部安装位，缩短非标设备的外壳设计周期。
