开源桌面级FDM熔融沉积成型3D打印机结构

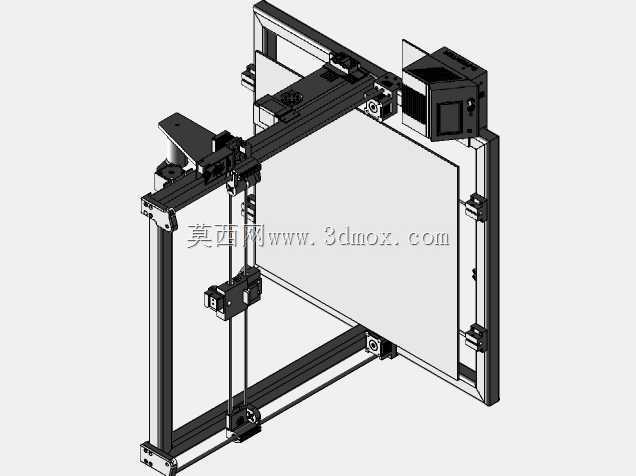

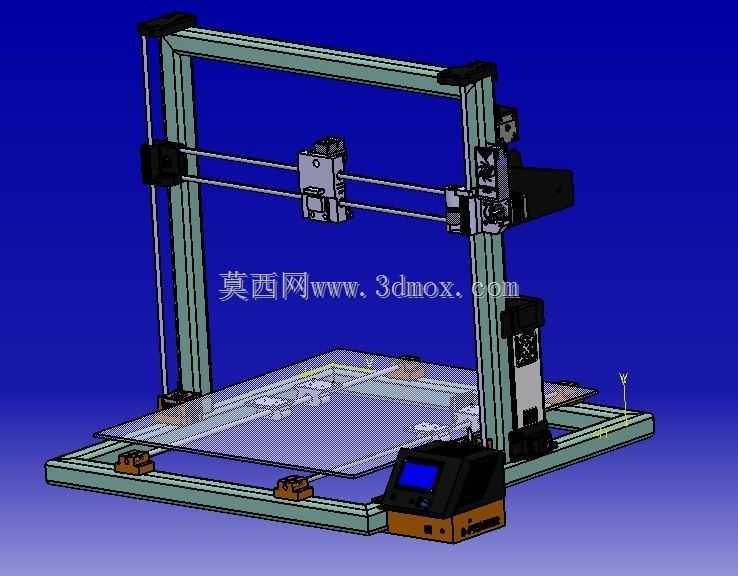

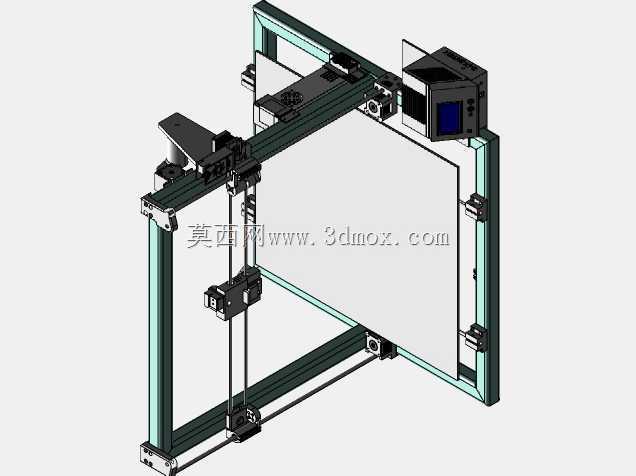

　　这款桌面级熔融沉积成型设备的结构设计，完全围绕个人DIY制作、小批量原型打样的实际使用场景展开，没有冗余的装饰性结构，所有部件的选型和排布都优先考虑加工便利性、装配容错率以及日常维护的便捷性。从整体框架来看，设备采用铝型材搭建的矩形笛卡尔运动结构，X轴采用双光杆导向配合同步带传动的方案，打印头挂载在X轴滑座上，可沿水平方向做往复运动；Y轴负责成型平台的前后进给，同样采用光杆导向加同步带传动的配置，Z轴则采用双丝杆搭配双侧光杆导向的结构，负责X轴横梁的垂直升降，这种三轴独立传动的布局，能在控制制造成本的前提下，保证运动过程的稳定性，避免单轴负载过大带来的抖动问题。

　　在功能特性上，设备预留了通用耗材的进料通道，支持常规1.75mm直径的PLA、ABS等常见熔融沉积耗材，打印头端集成了加热块、喉管与散热风道，挤出机构采用近端挤出的布局，能减少耗材送料的滞后性，提升软质耗材的打印适配性。成型平台采用玻璃面板搭配调平螺母的结构，四个角点的调平结构预留了足够的调节行程，即使框架装配存在小幅公差，也能通过手动调平保证平台与喷嘴的间距均匀，平台下方预留了加热模块的安装位，可根据使用需求拓展加热功能，减少ABS等耗材打印过程中的翘边问题。设备底部的控制盒集成了主控板、电源模块与显示屏的安装位，显示屏采用倾斜式安装角度，操作人员站立或坐姿状态下都能清晰查看打印参数、操作设备功能，控制盒侧面预留了USB接口、电源接口与存储卡插槽的开孔，不需要额外改造外壳就能完成常规接线操作。

　　从设计思路层面，整套结构没有采用一体化的定制外壳，所有连接部位都采用标准角码、螺栓紧固件连接，不需要复杂的粘接或焊接工艺，普通爱好者利用常规的五金加工工具就能完成框架的裁切与装配。运动部件的选型全部采用通用标准件，光杆、同步带、丝杆、步进电机都采用市面常见的规格，后期维护更换配件不需要定制特殊零件，能大幅降低使用过程中的维护成本。走线槽的预留位置沿着铝型材的凹槽排布，所有电机、限位开关的线路都可以隐藏在型材槽内，既避免了运动过程中线路剐蹭打印件，也能让设备整体外观更整洁。

　　在安装边界与尺寸控制上，设备的整体占地面积控制在常规桌面可容纳的范围内，底部框架的长宽尺寸预留了足够的操作空间，前方预留的操作距离不需要额外拓展桌面深度，就能完成平台调平、耗材更换、打印件取放等常规操作。Z轴的有效行程设计覆盖了个人制作场景下绝大多数零件的打印高度需求，X、Y轴的成型范围能满足手办零件、机械结构原型、小型工装夹具的制作尺寸要求，设备顶部没有突出的外凸结构，放置在常规层高的置物架上也不会出现空间干涉。所有运动部件的行程末端都预留了限位开关的安装位，装配时不需要额外打孔改造，直接利用型材槽的螺栓就能完成限位开关的固定，可有效避免运动超程带来的部件碰撞损坏。

　　实际使用过程中，这种开放式框架的设计虽然没有封闭机箱的保温效果，但对于PLA这类低温打印耗材来说完全足够，同时开放式结构能让操作人员随时观察打印状态，出现堵头、翘边等问题时可以及时暂停处理，相比封闭结构的设备，操作灵活性更高。打印头的散热风道采用侧向出风的设计，能精准对准喷嘴刚挤出的耗材位置，加快耗材冷却定型，减少悬垂结构打印时的拉丝、下垂问题。X轴横梁的连接部位采用加强角码固定，能减少Z轴升降过程中横梁的晃动，保证高层打印时的精度稳定性，Y轴平台的传动轮采用张紧结构设计，长时间使用同步带出现松弛时，不需要拆卸平台就能直接调整张紧度，日常维护的操作门槛极低。
