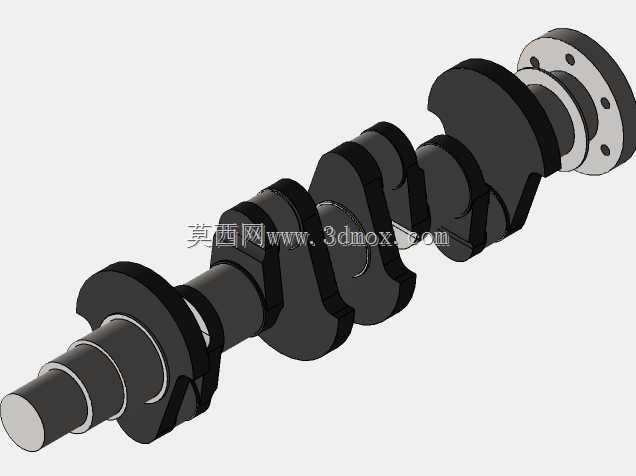

四缸内燃机曲轴结构三维数模

这款曲轴作为内燃机核心传动部件，主要适配直列四缸往复式活塞动力装置，广泛应用在乘用车动力总成、小型工程机械动力单元、固定式内燃发电机组等场景中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是动力输出路径上承载交变载荷最严苛的部件之一。从结构设计来看，该曲轴采用整体式锻造结构布局，沿轴向依次布置前端动力输出轴段、四组曲柄销与主轴颈交替排列的曲柄连杆机构段、后端飞轮连接法兰段，各轴段之间通过圆弧过渡结构降低应力集中系数，匹配内燃机1-3-4-2的做功顺序完成曲柄角度相位布置，相邻曲柄销夹角设置为180度，保证各缸做功间隔均匀，输出扭矩波动控制在合理区间。设计过程中充分考虑了实际安装边界，前端轴段预留了正时齿轮、皮带轮的安装定位轴肩与键槽位置，轴颈尺寸匹配对应规格的滑动轴承配合公差，后端法兰端设置了均匀分布的螺栓连接孔与定位销孔，可直接对接飞轮与离合器总成，轴向总长度、各主轴颈的中心距完全适配主流1.6-2.0L排量四缸内燃机的缸体曲轴箱安装空间，无需额外修改缸体结构即可完成装配。从功能特性上，各曲柄臂位置集成了平衡重结构，平衡重的外形与质量经过动平衡校核，可抵消活塞连杆组往复运动与曲轴自身旋转产生的一阶、二阶惯性力，降低动力装置运行过程中的振动与噪声，主轴颈与曲柄销表面设计为高光洁度配合面，可满足压力润滑工况下的长期耐磨需求，油道孔沿曲轴内部斜向布置，可将主油道的压力润滑油输送到各连杆轴颈位置，保证运动副的持续润滑。在实际选型匹配过程中，该结构可作为内燃机改型设计的基础参考数模，结构设计人员可基于此模型调整轴颈尺寸、曲柄半径、平衡重外形来适配不同排量、不同输出特性的动力需求，建模过程中完整还原了各圆角、倒角、油道、连接孔的细节特征，可直接用于后续的有限元强度校核、运动仿真分析环节，也可作为教学场景中曲柄连杆机构工作原理演示的具象化模型，帮助从业者直观理解曲轴的动力传递逻辑与结构设计要点。
