直角表面贴装红色LED电子元器件结构

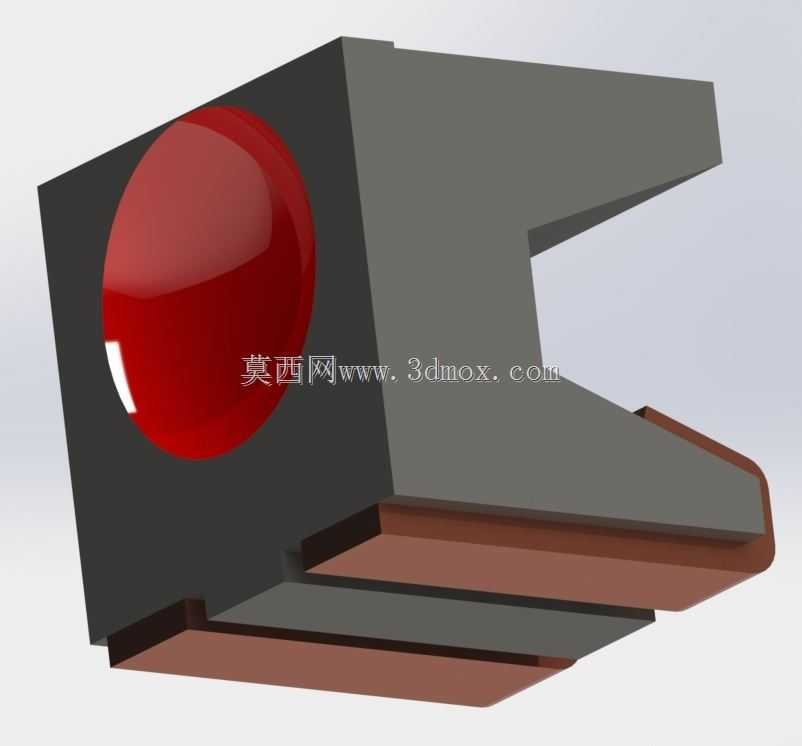

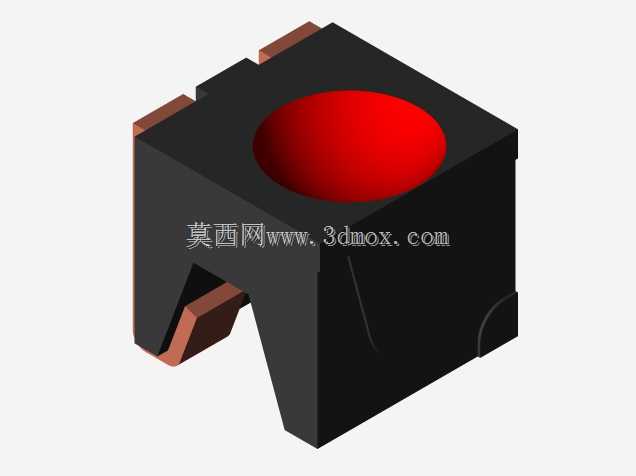

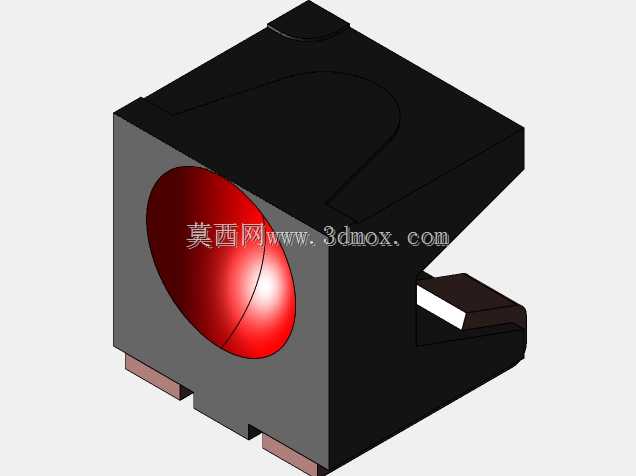

在消费电子、工业控制板卡、小型机电设备的PCB布局场景里，侧出光的指示光源一直是结构设计中容易被忽略却直接影响整机交互体验的细节，这款直角贴片红色LED正是针对板卡侧边出光需求设计的元器件。不同于常规垂直贴装的直插或正贴LED，它采用直角弯折的引脚结构，发光面与PCB板面呈90度夹角，不需要额外加装导光件就能实现设备侧壁的光源指示，能大幅缩减板卡到设备外壳之间的预留空间，尤其适合厚度受限的紧凑型手持设备、嵌入式控制模块的面板指示场景。从结构设计逻辑来看，这款LED的黑色塑封本体采用直角L型构型，发光端的半球形红色透镜做了弧度优化，既可以保证发光区域的光线均匀扩散，避免出现局部亮斑，也能在SMT回流焊过程中承受高温冲击，不会出现透镜形变、透光率下降的问题。底部的两个贴片焊端做了加宽处理，焊盘接触面积比常规同规格正贴LED更大，过炉焊接时的自定位效果更好，能有效降低贴片偏移、虚焊的不良率，同时弯折的引脚结构做了应力释放设计，在PCB受外力产生轻微形变时，不会因为应力集中导致引脚断裂、焊点脱落。安装边界方面，这款LED的贴装高度控制在极低范围内，贴装完成后本体突出PCB板面的高度不会占用过多垂直空间，焊盘布局兼容常规0404规格的贴片焊盘封装，不需要单独设计特殊焊盘，能直接适配现有SMT产线的贴装程序，不需要额外调整吸嘴参数、回流焊温区设置。在实际设备应用中，这类直角贴片LED常被用于设备状态指示、电源信号提示、故障报警点位，因为是侧方出光，在设备外壳上只需要预留对应直径的透光孔，不需要设计复杂的导光柱结构，既能减少整机的零件数量，也能避免导光柱装配偏差导致的漏光、光线偏斜问题。设计建模时需要重点关注透镜与塑封本体的配合公差，焊端与PCB焊盘的对齐余量，以及本体与周边贴片元件的安全间距，避免在贴装过程中与周边电容、电阻等元件产生干涉，同时要预留出回流焊时塑封本体的热膨胀余量，防止高温下本体膨胀挤压周边元件。
