磁头墨水CPU散热组件结构设计

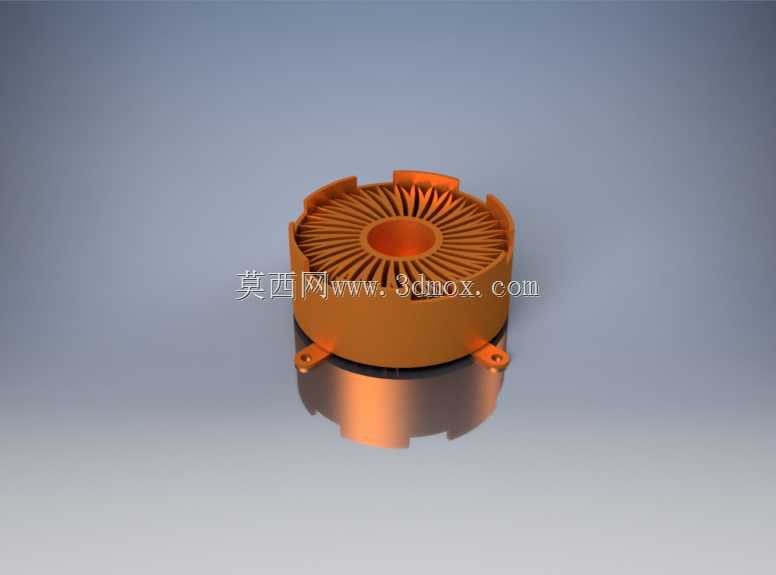

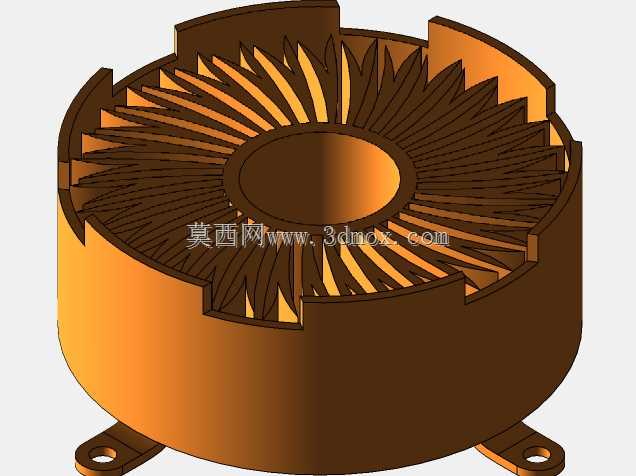

这款散热组件的设计，最初是针对小型化精密工控设备里的磁头控制模块、墨水喷射控制单元以及嵌入式CPU的复合散热需求做的适配，区别于常规台式机CPU散热器，它的安装边界控制得非常紧凑，整体外径控制在60mm以内，总高度不超过35mm，完全适配紧凑型嵌入式设备内部局促的安装空间，不会和周边的内存插槽、排线接口产生干涉。从功能特性来看，上部的环形放射状鳍片采用了等间距径向排布设计，每一片鳍片的厚度控制在0.8mm，鳍片间隙保持1.2mm，既保证了足够的散热接触面积，又不会因为间隙过小导致积灰堵塞风道，配合下方的铜质导热底座，能够快速将核心发热元件的热量传导到鳍片表面，在低转速侧吹或者轴流风扇的配合下，就能把核心温度控制在元器件允许的工作阈值内。设计过程中，首先考虑的是安装固定的可靠性，底座两侧延伸出的带孔安装耳，孔位间距匹配行业通用的52mm安装孔距，能够直接通过M3螺丝固定在PCB板对应的安装柱上，不需要额外做转接支架，降低了整机装配的复杂度。底座和上部鳍片的结合面做了同轴度公差控制，保证两者装配后不会出现偏心，避免后续安装风扇时出现动平衡问题。实际应用场景里，这类散热组件不仅可以用在小型工业控制板的CPU散热上，也能适配喷墨打印设备里的磁头墨水控制板散热——这类控制板因为紧邻墨水喷射单元，工作环境温度波动大，同时墨水挥发的微量杂质容易附着在散热结构上，所以鳍片的排布特意做了无封闭死角的设计，日常维护时用压缩空气就能直接吹走附着的杂质，不需要拆解散热结构。导热底座的接触面做了平面度处理，粗糙度控制在Ra1.6以内，安装时只需要涂覆薄薄一层导热硅脂，就能保证和芯片表面的充分接触，降低接触热阻。设计时还特意规避了常规散热器容易出现的应力问题，安装耳的位置做了局部加厚，避免螺丝锁附时压力过大导致PCB板变形，同时鳍片的边缘做了圆角处理，不会在装配过程中划伤操作人员或者周边的排线。整个结构没有多余的复杂零件，所有部件都可以通过常规的机加工或者压铸工艺实现量产，成本控制符合工业级零部件的采购要求，同时散热效率能够满足15W以内发热功率的元器件散热需求，在小型嵌入式设备、紧凑型工业控制终端、桌面级喷墨打印控制模块这类场景里都有很高的适配性。
