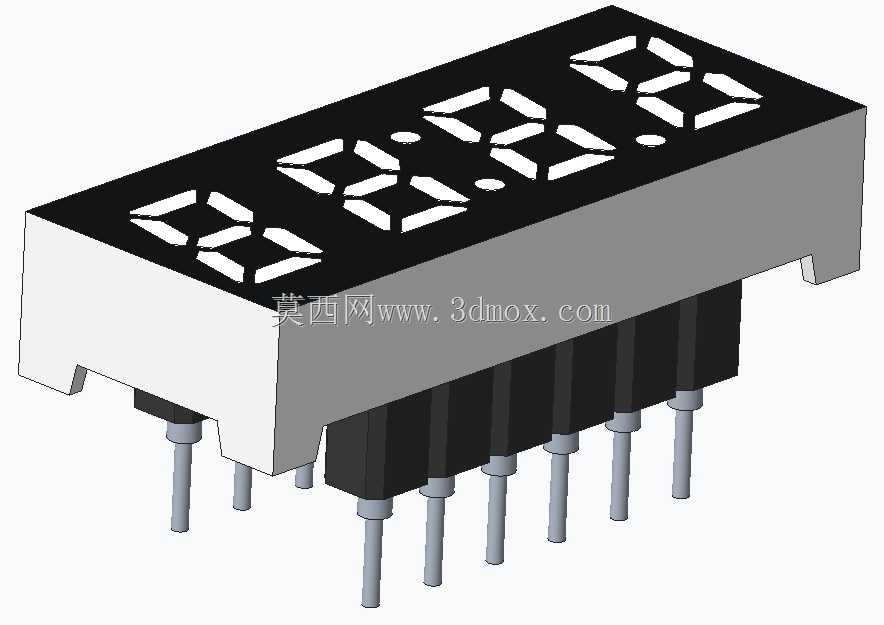

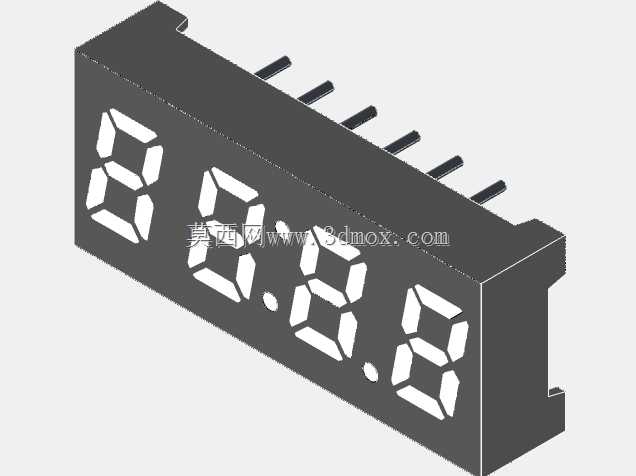

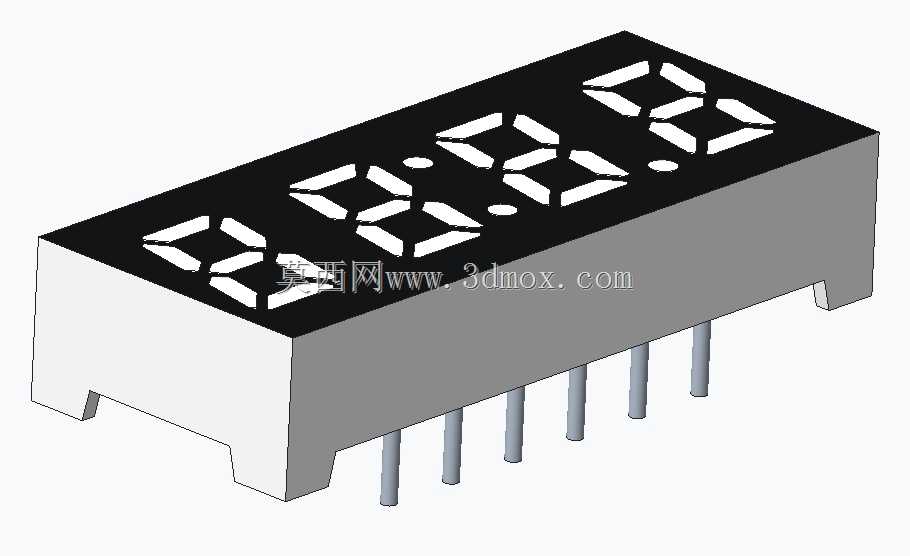

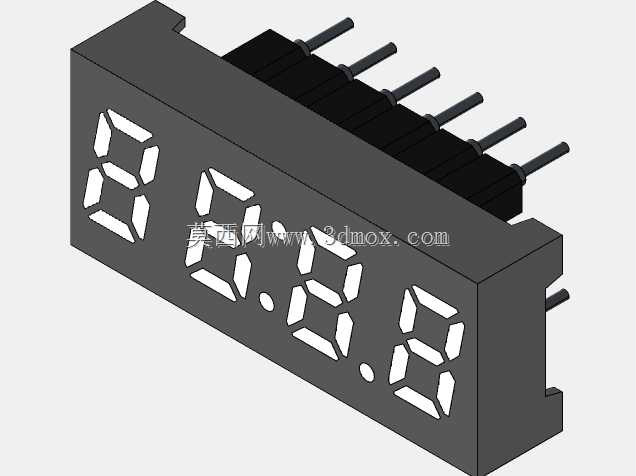

四位数码显示指示器23.8x10规格结构设计

做工控板卡、小型仪器面板的结构设计时，选对直插式数码显示元件的安装参数，能省掉后期打样适配的不少麻烦，这款四位段码显示指示器，是针对常规紧凑安装场景做的标准化封装设计，日常接触的温控器面板、小型计数装置、简易参数显示终端上，都能见到这类元件的身影。它的核心功能是通过四段独立的七段码发光区域，完成0-9数字及少量自定义段码符号的显示输出，自带的小数点点位可做数值精度标识，满足常规数值显示的基础需求。设计阶段优先考虑了量产插件的通用性，引脚采用2x6的排布方式，引脚间距严格遵循2.54mm的标准直插步距，能直接适配市面通用的万能板、常规PCB封装库，不需要额外做非标封装绘制，降低硬件设计的重复工作量。外形尺寸控制在23.8x10mm的边界内，厚度方向做了台阶式限位结构，安装时元件本体的台阶面可以贴合PCB板面，既可以控制插件后的元件突出高度，也能在波峰焊过程中避免元件移位，保证焊接后引脚伸出长度一致，不会出现高低不平影响后续外壳装配的问题。从结构适配角度看，这个尺寸的四位指示器刚好匹配小型手持设备、桌面式小型仪器的面板开窗尺寸，不需要额外做大尺寸的面板避让，面板开窗只要预留对应长宽的透光区域，搭配遮光泡棉就能避免相邻段码的光线串扰，提升显示清晰度。引脚的长度设计也兼顾了手工焊接和波峰焊的工艺要求，伸出PCB背面的长度刚好满足焊锡浸润的需求，不会因为引脚过长导致剪脚工序额外增加工作量，也不会因为引脚过短造成焊接虚焊的隐患。段码的发光面做了哑光黑底的遮光处理，非发光区域的黑色基材可以有效吸收环境杂光，即使在室内常规光照环境下，也能清晰辨识显示的数字内容，不需要额外增加遮光罩结构。日常做选型时，这类标准化尺寸的显示元件不需要单独开模定制，供应链端的通用性极强，不管是小批量打样还是批量量产，都能快速找到适配的物料，不会出现物料断供影响生产进度的问题。结构建模时严格对齐了安装基准，以元件底面的两个定位凸点作为安装定位基准，PCB上对应位置预留定位孔，插件时可以快速对位，提升插件工序的作业效率，也能保证每块板上的元件安装位置一致，面板装配后不会出现显示区域偏移的问题。
