机箱冷却风扇配套PCB安装外壳结构

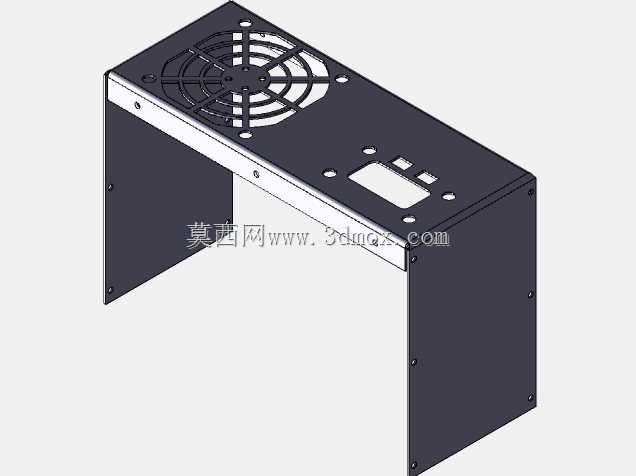

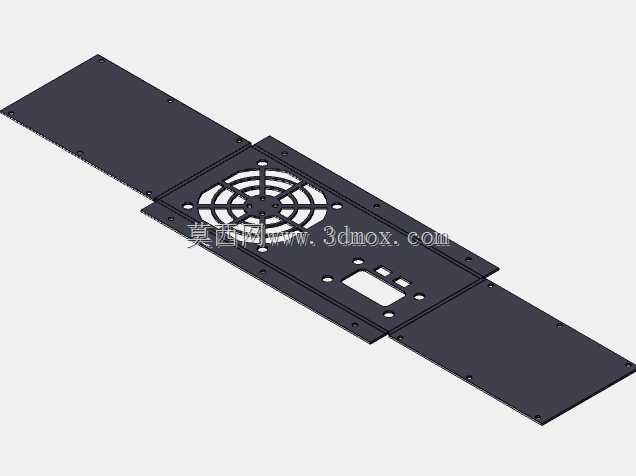

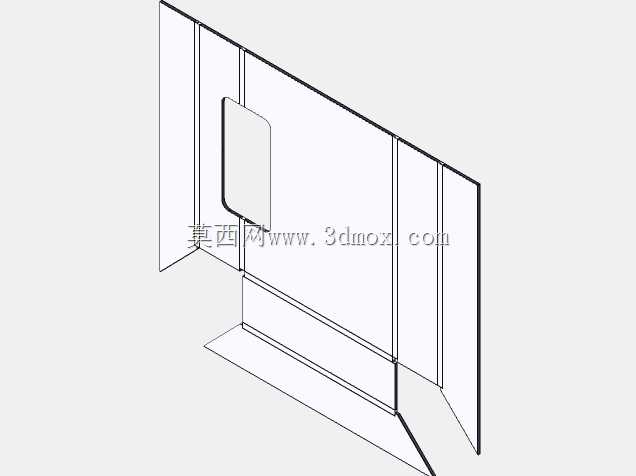

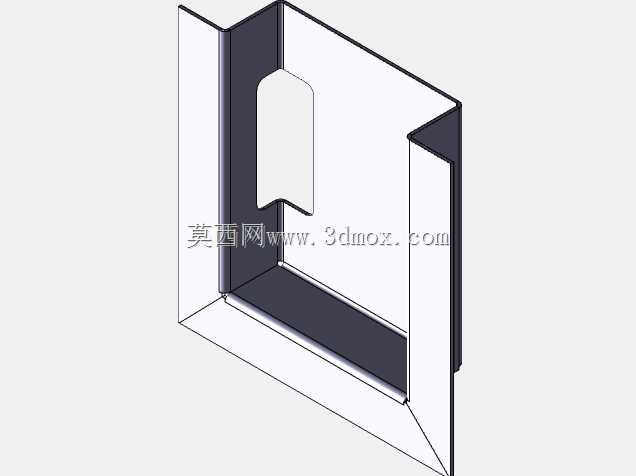

该壳体结构主要面向小型工控机箱、嵌入式电子设备的散热与电路板集成安装场景，日常运行中需要同时兼顾散热风道导向、电路板物理防护、设备内部空间规整三个核心作用。从实际使用场景来看，这类壳体常应用在桌面式小型控制设备、定制化工控模组、DIY电子装置中，顶部预留的风扇安装位直接对应轴流散热风扇的固定孔位，安装后可直接形成垂直向下的送风风道，直接吹过下方PCB板上的发热元件，避免功率器件、主控芯片因积热出现性能降频或寿命衰减。设计上采用U型折弯的钣金主体结构，两侧侧板与顶部面板通过侧边螺丝孔位实现拼接固定，无需复杂的焊接工艺，既可以降低加工成本，也方便后期拆开维护内部电路板。顶部面板除了风扇安装的阵列固定孔与通风栅格，还预留了对应PCB外接接口的开孔，安装后接口可直接外露，不需要额外转接结构，减少装配工序。侧板上的固定孔位同时兼顾两种安装需求：既可以通过孔位将内部PCB板用铜柱支撑固定在壳体内部，留出足够的底部走线空间，也可以通过外侧孔位将整个壳体固定在设备机箱的对应安装位上，安装边界适配常规120mm规格轴流风扇的安装尺寸，整体宽度与PCB的常规板宽匹配，不会额外占用过多设备内部空间。结构设计上特意将风扇安装位做了下沉式的栅格防护，既可以避免外部异物触碰旋转的风扇扇叶，也不会遮挡通风面积，保证进风效率。面板上的接口开孔位置对应PCB上的常用外接接口排布，不需要后期二次开孔加工，装配时直接将PCB从壳体开口侧推入，对准侧板固定孔位锁上螺丝即可完成组装，装配效率较高。壳体的折边位置做了贴合处理，拼接后缝隙均匀，既可以减少散热气流从侧边泄漏，保证风道集中吹向PCB发热区域，也能起到一定的电磁屏蔽作用，减少内部电路对外的电磁干扰，同时阻挡外部灰尘直接落在电路板表面，降低积灰导致的电路短路风险。
