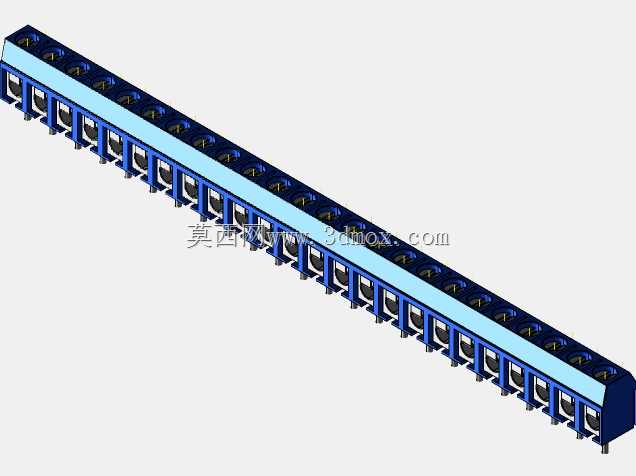

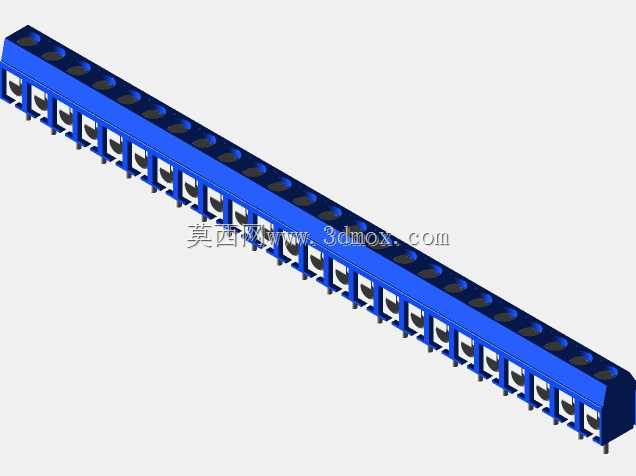

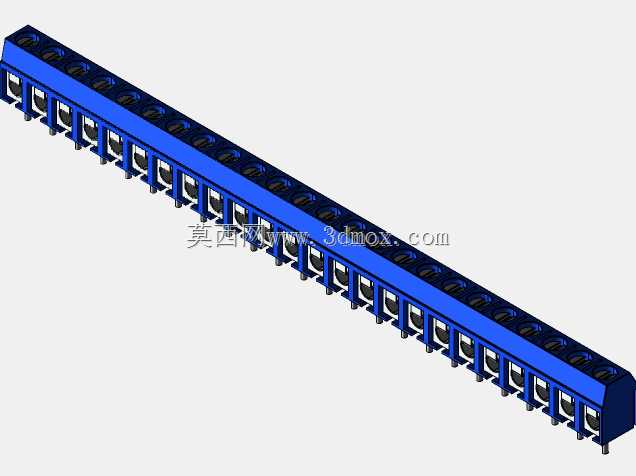

24针5mm间距蓝色接线端子排结构

在低压电气柜、小型自动化控制设备、PLC信号转接模块的布线作业里，这类长条形接线端子排是柜内布线整理、多回路信号分线的核心基础连接件，主要承担多股导线的可靠接续、回路分接功能，避免导线直接铰接带来的接触不良、绝缘失效、后期维护查线困难等问题。这款24位的接线端子采用直插式THT焊接引脚设计，适配常规印刷电路板的通孔焊接工艺，引脚间距严格控制在5mm，刚好匹配通用PCB板的标准孔位网格，焊接后引脚与焊盘的结合强度足够应对常规工业场景下的振动拉扯，不会出现虚焊脱焊问题。整体外形长度120mm，宽度7.6mm，高度10mm，安装时仅需要在PCB上预留对应长度的窄条安装空间，对于空间紧凑的小型控制板、信号采集模块来说，这种窄体设计能大幅压缩板上占用面积，给其他元器件留出更多布局余量。端子本体采用蓝色绝缘工程塑料注塑成型，绝缘等级满足常规工业低压场景的耐压要求，相邻接线位之间设置有隔离挡边，能避免接线时导线毛刺外露引发的极间短路问题。每个接线位内部都设置有压线弹片结构，导线插入后依靠弹片的夹持力实现可靠接触，不需要额外拧动螺丝，接线效率比传统螺钉式端子提升不少，同时弹片的抗疲劳性能经过适配设计，多次插拔导线后依然能保持稳定的接触压力，不会出现夹持力下降导致的接触电阻升高问题。设计阶段特意将端子的进线口做了倒角导向处理，现场布线时即使是多股软线剥头后略有散丝，也能顺着倒角顺利插入接线位，不需要反复整理线芯，降低现场施工的操作难度。端子底部的定位柱与PCB上的定位孔配合，过波峰焊时不会出现偏移浮高问题，焊接完成后整体平整度一致，不会出现个别引脚虚焊的情况。这类端子排广泛应用在小型IO信号转接板、传感器接线汇总模块、小型电源分配板上，能同时实现24路信号或者电源的分线接续，每一路的导电件都采用镀锡铜材质，导电性能稳定，长期工作时的温升控制在标准允许范围内，不会因为大电流通过出现过热烧蚀的问题。
