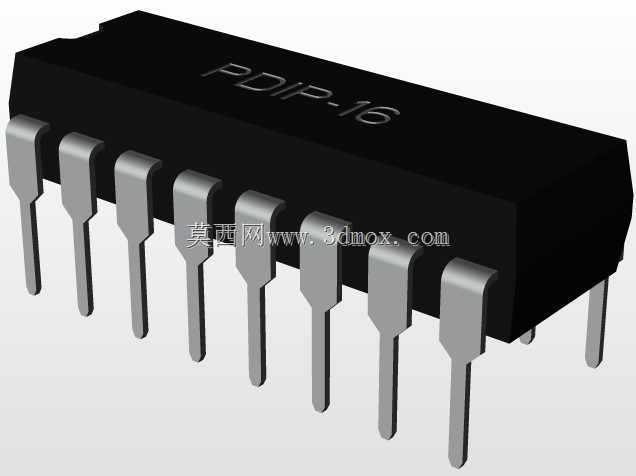

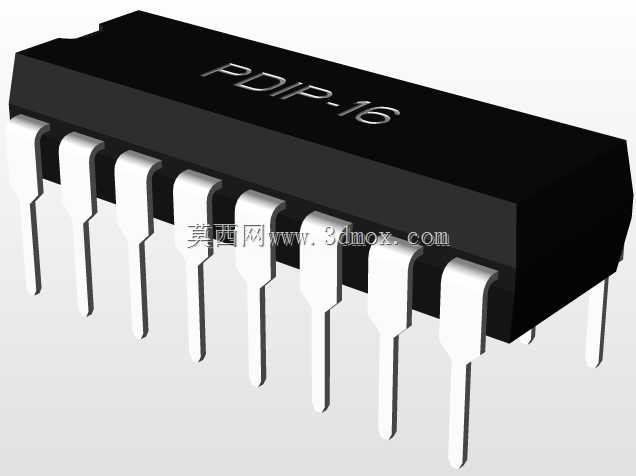

PDIP16直插式集成电路封装结构

在电路板设计与电子装联领域，双列直插封装的集成电路是通孔插装工艺里应用极广的元器件类型，这款16引脚的PDIP封装结构，完全贴合常规波峰焊、手工焊接的工艺要求，能适配绝大多数消费电子、工业控制板卡的通孔安装场景。做结构设计时，首先要明确引脚的排布逻辑，16个引脚分两侧对称排布，引脚中心间距严格遵循2.54mm的通用标准，这一尺寸和市面上主流的万用板、量产PCB的通孔网格完全匹配，不需要额外调整孔位间距，能直接复用成熟的PCB封装库参数，减少设计阶段的重复校验工作。封装本体的尺寸边界需要在PCB布局阶段就预留足够空间，本体宽度6.4mm，含引脚的总宽度达到7.62mm，本体长度20.32mm，顶部到引脚末端的总高度4.31mm，布局时不仅要考虑平面方向的占位，还要预留高度方向的空间，避免和外壳、散热片、相邻接插件产生结构干涉，尤其是在紧凑型设备的板卡设计里，高度方向的冗余量往往是容易被忽略的点，直接照搬平面尺寸很容易在装配阶段出现顶壳问题。引脚的成型角度和伸出长度也经过实际装联验证，引脚末端做了轻微的外扩处理，插入PCB通孔后能有足够的挂锡量，过波峰焊时不会因为热应力导致引脚脱焊，同时引脚的刚性足够，手工插件时不会轻易弯折变形，能适配小批量手工生产和大规模流水线插件的不同作业场景。这类封装的芯片在维修替换时也有明显优势，不需要专业的热风返修设备，普通电烙铁就能完成拆焊更换，对于工业现场维护、学生电子实验、小批量打样场景来说，这种封装的适配性远高于表贴类封装。设计这个三维结构时，特意还原了封装表面的标识凹槽和引脚1的定位标记，能直观对应实际芯片的引脚排序，避免建模时出现引脚序号错位的问题，做PCB协同设计时，可以直接导入这个结构做板级的干涉检查，确认芯片和周边电容、电阻、接插件的安全距离，尤其是在板卡需要做三防漆涂覆、加装绝缘片的时候，准确的外形尺寸能提前预判绝缘件的裁切尺寸，减少打样后的反复调整。另外，引脚的截面形状、本体的拔模斜度都按照实际量产的封装外形做了还原，不是简化的方块加圆柱的粗糙模型，做设备内部结构可视化、装配工艺仿真的时候，能更真实地模拟插件过程中引脚和PCB孔的配合状态，不会因为模型过度简化导致仿真结果和实际装配出现偏差。
