双排直插THT排针连接器结构设计

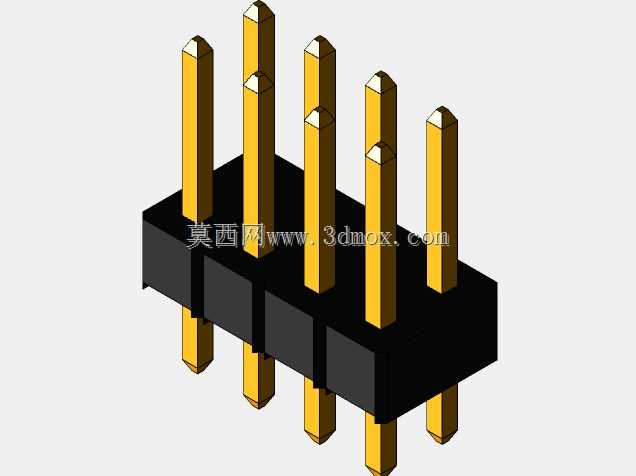

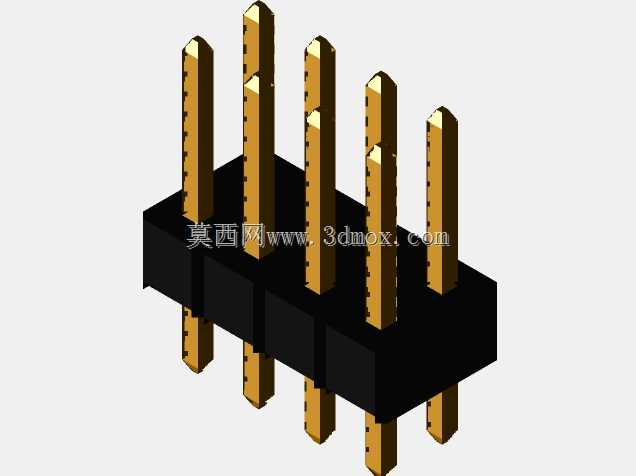

在消费电子、工业控制板卡、嵌入式开发硬件的PCB板间连接场景里，这类双排直插排针是最常用的板对板、线对板互连器件之一，日常做硬件结构堆叠、控制板扩展设计时，这类排针的选型和安装边界确认是结构工程师绕不开的环节。这款排针采用THT通孔焊接设计，插针为黄铜基材做镀金处理，接触电阻低，耐插拔性能稳定，黑色绝缘基座采用耐高温工程塑料注塑成型，能够匹配波峰焊、回流焊的常规焊接温度曲线，不会在焊接过程中出现基座变形、插针偏移的问题。设计时首先确定了2.54mm的标准排针节距，这个尺寸是行业通用的标准间距，能够匹配市面上绝大多数通用排母、杜邦线接口的尺寸公差，不需要额外做定制适配，降低选型和采购成本。整体外形尺寸上，长度方向覆盖8Pin双排的排布宽度，总长度10.16mm，基座宽度5.08mm，整体高度8.89mm，插针两端伸出基座的长度做了对称设计，板端插针长度适配常规1.6mm厚度PCB的通孔焊接要求，伸出板底的长度刚好满足焊盘浸润焊接的需求，不会因为插针过长导致焊接后锡尖突出，也不会因为过短造成焊接虚焊。绝缘基座的侧边做了定位凸台设计，在PCB上对应位置预留定位孔后，过波峰焊时排针不会因为锡流冲击出现位置偏移，减少焊接后的返修率。插针的头部做了锥形导向设计，插入排母或者焊接通孔时能够自动导正，不会出现插针顶弯、对位不准的问题，手工焊接或者自动化插件作业时都能提升装配效率。做三维建模时，插针和基座的配合公差按照行业常规的过盈配合设计，插针压入基座后不会出现松动、退针的情况，建模时还原了插针的倒角、基座的分型线细节，能够直接用于PCB结构干涉检查、整机装配的空间校验，提前确认板卡堆叠时排针和周边元器件的安全距离，避免后期打样后出现装配干涉的问题。这类排针通常用于单片机开发板的IO口扩展、工控板的信号引出、电源模块的功率连接，额定电流能够满足常规信号传输和小功率供电的需求，绝缘基座的耐电压性能也符合低压电子设备的安规要求，是电子硬件结构设计里通用性极强的基础互连元件。
