树莓派1B型防护外壳结构设计

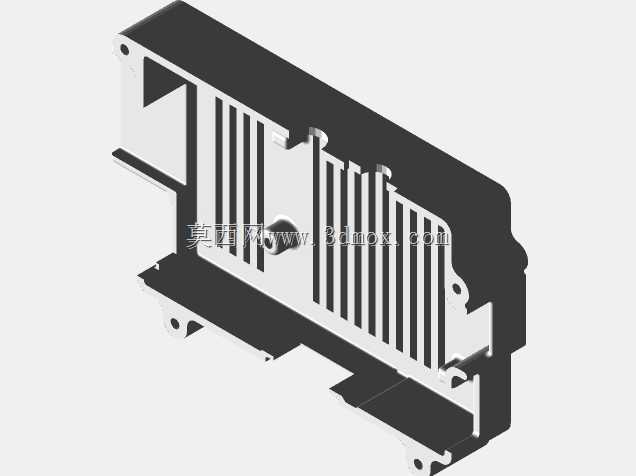

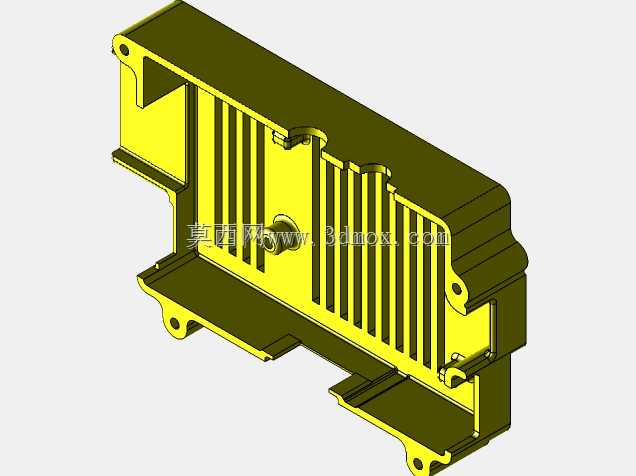

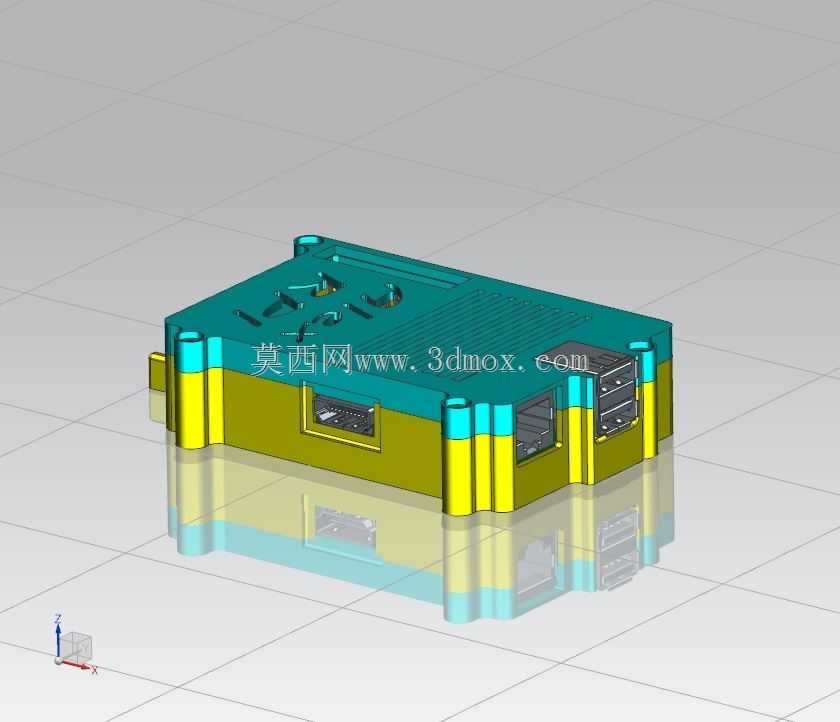

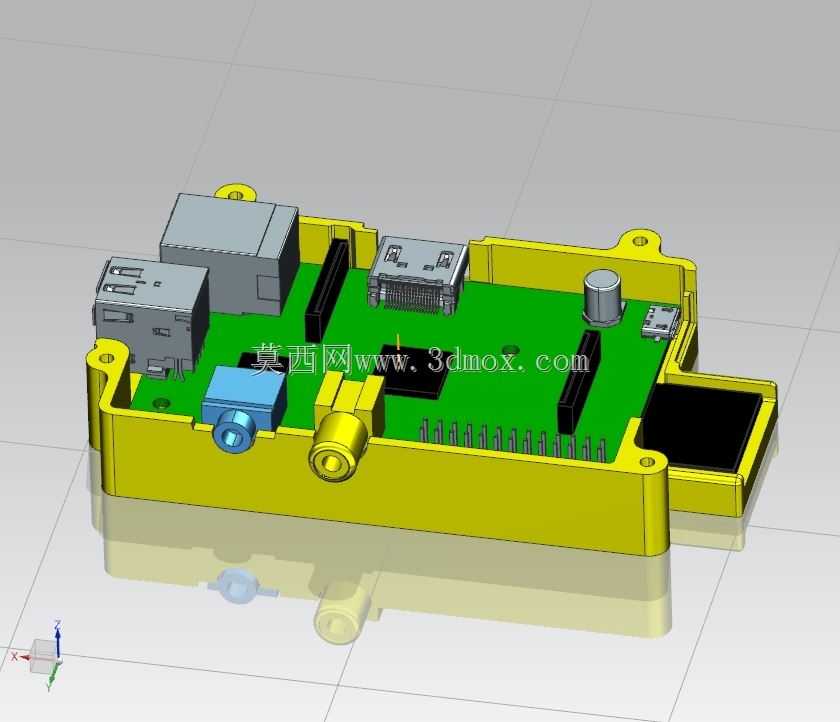

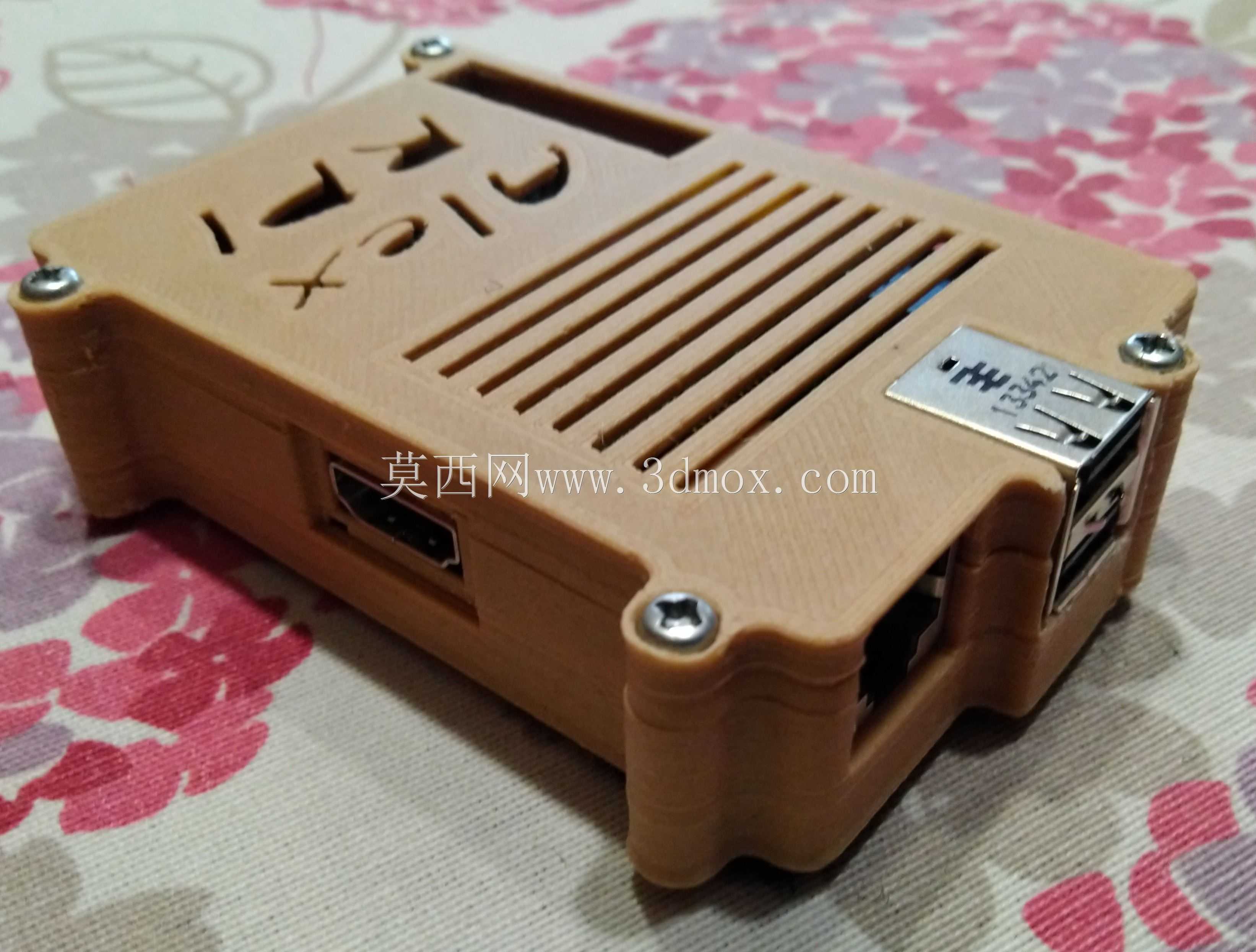

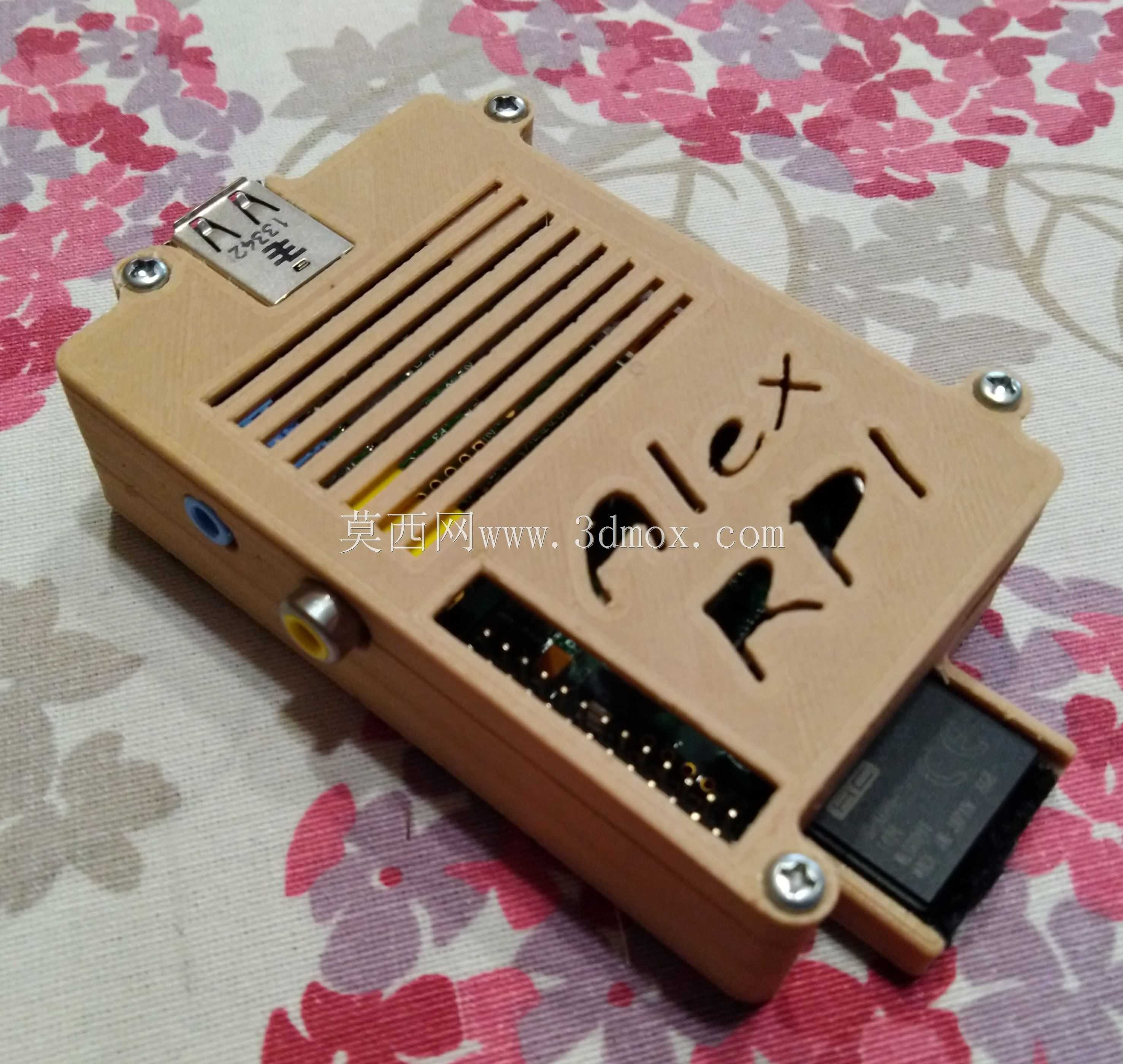

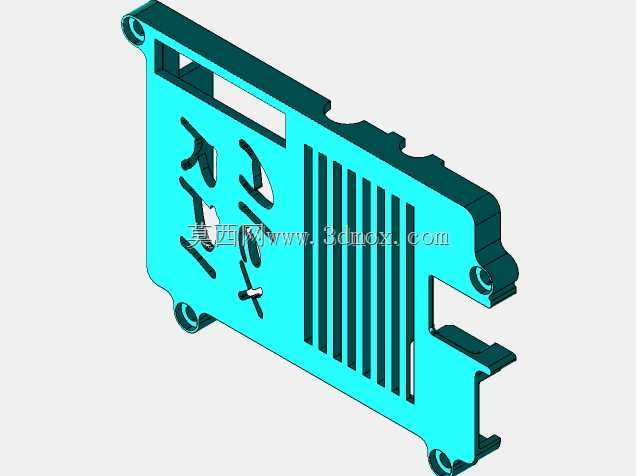

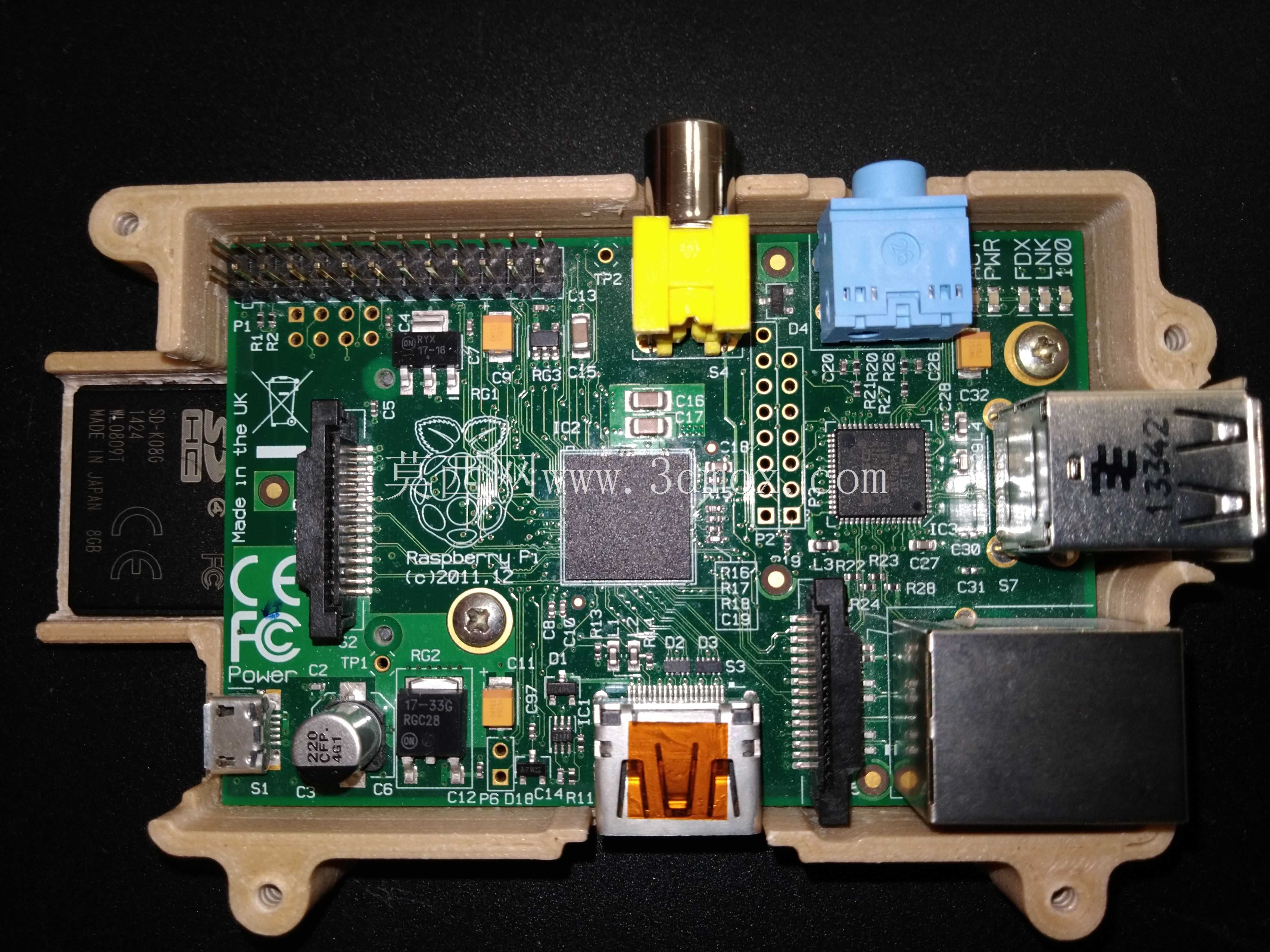

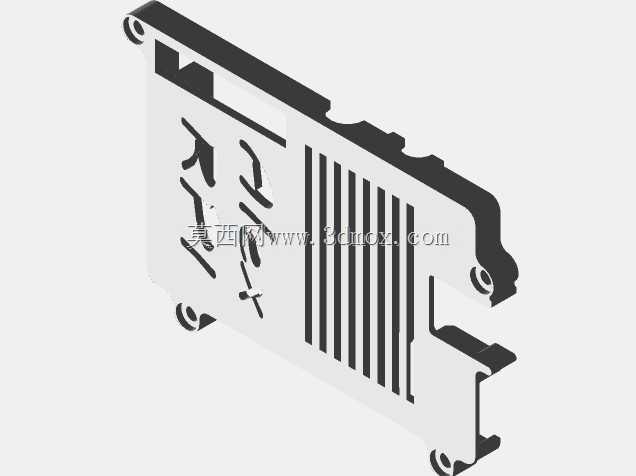

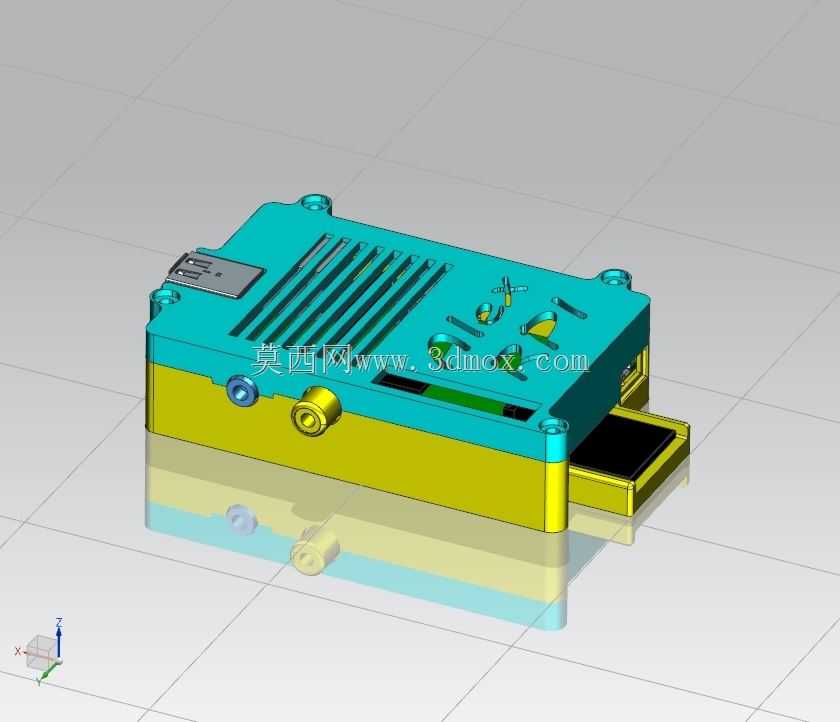

这款壳体是针对单板计算机做的适配防护结构，日常在嵌入式开发、小型智能终端搭建、教学实验场景中使用频率很高，很多做物联网节点、小型工控采集终端、桌面迷你智能设备的开发者，都会给核心单板加装这类外壳，避免电路板裸露带来的积灰、引脚误碰短路、外力磕碰损坏板载元件的问题。从结构设计来看，壳体采用上下扣合的分体式结构，上盖对应板载USB接口、以太网接口、供电接口、HDMI输出接口的位置都做了精准的避让开口，不需要拆卸外壳就能完成所有外设的插拔操作，边缘的固定柱位置完全匹配单板的安装孔位，装配时只需要用对应规格的螺丝就能把单板牢牢固定在壳体内部，不会出现使用过程中板体移位、接口对位偏差的问题。上盖表面设计了多道平行的散热通槽，对应板载主控芯片、内存芯片的发热区域，日常低负载运行时可以依靠自然对流带走板卡产生的热量，不需要额外加装散热风扇就能满足常规工况的散热需求，如果是长时间高负载运行的场景，通槽的预留空间也足够粘贴薄型散热片，不会出现顶盖压合干涉的问题。壳体侧面预留了音频接口、CSI摄像头排线接口的引出空位，做视觉类项目、音频采集项目的时候，不需要拆开外壳就能完成排线的插接与固定，下盖对应TF卡插槽的位置做了抽拉式的避让缺口，更换系统存储卡的时候不用拆分上下壳体，直接就能插拔存储卡，日常维护的便利性很高。安装边界方面，壳体的外形轮廓完全贴合单板的外沿尺寸，四个角做了圆弧过渡处理，没有尖锐的棱角，既不会划伤使用者，也能在轻微磕碰的时候分散冲击力，减少外力传递到内部电路板的概率。壳体上下盖的扣合位置做了定位止口，装配的时候不需要反复对位就能对齐螺丝孔，合缝间隙均匀，不会出现上下盖错位、翘边的问题，对应板载状态指示灯的位置做了透光预留，不用开盖就能直观观察电源状态、读写状态的指示灯信号，调试设备的时候能快速判断板卡运行状态。
