矩阵式薄膜按键输入模组结构设计

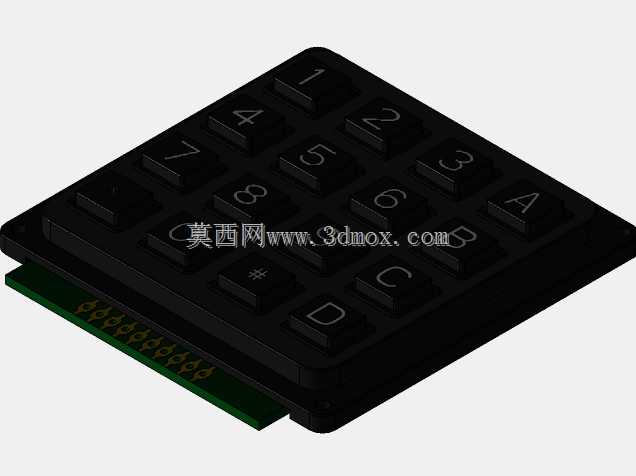

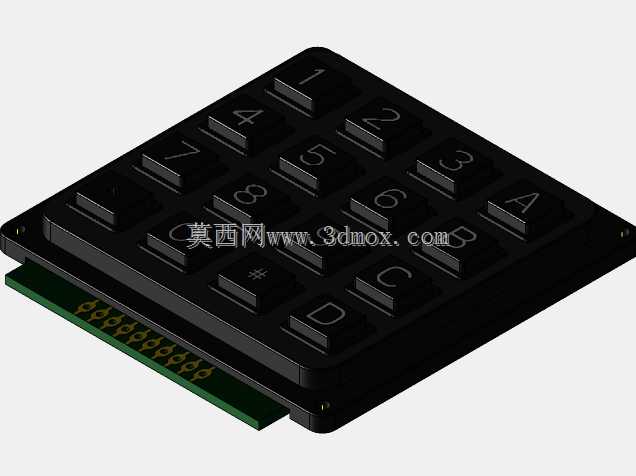

这类矩阵式按键输入模组，常被集成在各类工业控制终端、小型嵌入式设备、门禁操作面板、简易数控装置的人机交互环节中，作为操作人员向设备下发指令、输入参数的核心入口，相比触控屏方案，它的实体按键反馈清晰，戴劳保手套操作也能精准触发，在车间多粉尘、有油污的工况下可靠性更突出，不会出现触控屏误触、湿手无响应的问题。从结构设计层面看，这款按键模组采用4×4矩阵布局，单颗按键做了内凹弧面处理，键帽表面蚀刻有数字、功能字符标识，按压行程控制在适合频繁操作的区间，既不会因为行程过短导致误触发，也不会因为行程过长增加操作疲劳度，键帽下方的导电触点与PCB板的接触区域做了镀金处理，能抵御长期使用后的氧化磨损，保证上万次按压后的接触稳定性。模组整体外形尺寸控制紧凑，长宽分别为65mm、64mm，整体厚度仅8.9mm，属于薄型化安装方案，安装时不需要在设备面板上预留过深的沉腔，只需要开出对应尺寸的方形安装孔，通过侧边卡扣或者底部双面胶就能完成固定，PCB板边缘引出的排针接口可以直接和主控板的IO口对接，不需要额外做转接布线，能大幅简化整机的装配流程。设计过程中需要重点考量按键的按压手感一致性，每颗键帽下方的弹性硅胶垫弹力要做均一性调校，避免出现边角按键偏硬、中心按键偏软的手感差异，同时键帽与上盖的配合间隙要控制在合理范围，既不能间隙过大导致按键晃动卡滞，也不能间隙过小出现温度变化后热胀卡键的问题。PCB板的布线走矩阵扫描逻辑，只用8个IO口就能实现16个按键的信号采集，能大幅减少对主控引脚资源的占用，板载的走线做了等长处理，避免长距离走线带来的信号干扰，在靠近排针的位置预留了滤波电容焊盘，可以根据实际应用场景的电磁环境选择是否焊接，提升复杂电磁环境下的按键识别准确率。这类按键模组不需要额外的驱动芯片，直接通过主控的IO扫描就能识别按键值，开发适配门槛低，不管是做小型工业设备的参数输入，还是做DIY电子装置的指令输入，都能快速完成集成，薄型化的结构也让它能适配更多安装空间受限的应用场景，比如手持检测设备、小型桌面控制终端这类对厚度有严格要求的产品，都可以直接选用这类成熟的按键模组方案，不需要从零开始开模设计按键结构，能有效缩短产品的开发周期。
