计算机显卡鼓风式冷却叶轮结构设计

这款叶轮主要面向计算机显卡鼓风式冷却场景设计，作为鼓风式冷却系统的核心做功部件，其核心作用是通过高速旋转带动气流定向流动，带走显卡核心、显存及供电模块工作时产生的热量，避免硬件因积热出现降频、性能衰减甚至硬件损坏的问题，在紧凑型ITX机箱、下压式显卡散热模组这类轴向进风空间受限的应用场景中，这类离心结构的鼓风叶轮相比普通轴流风扇，能在有限的安装空间内建立更高的风压，克服密集散热鳍片的风阻，将气流精准导向需要散热的硬件区域。

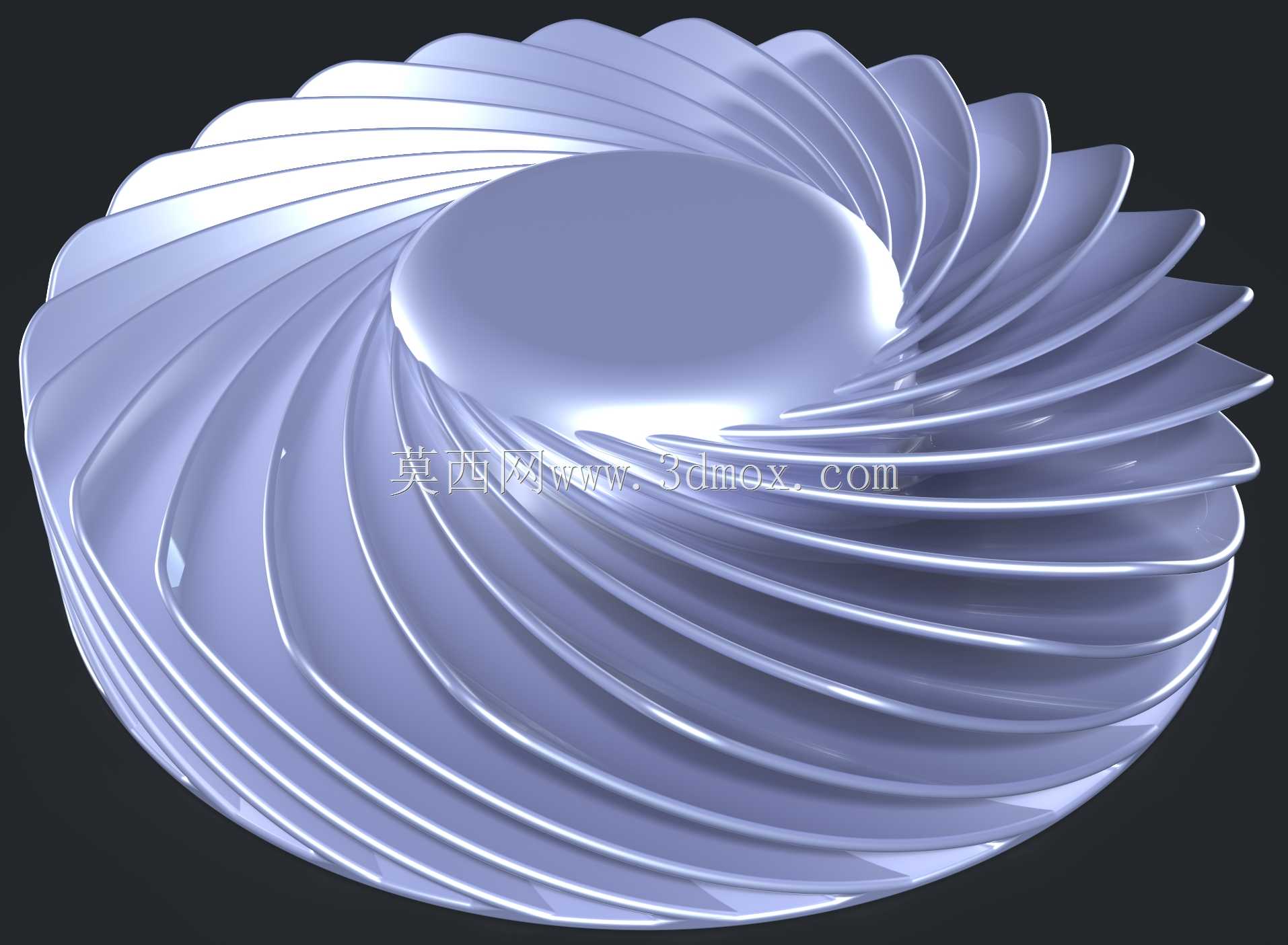

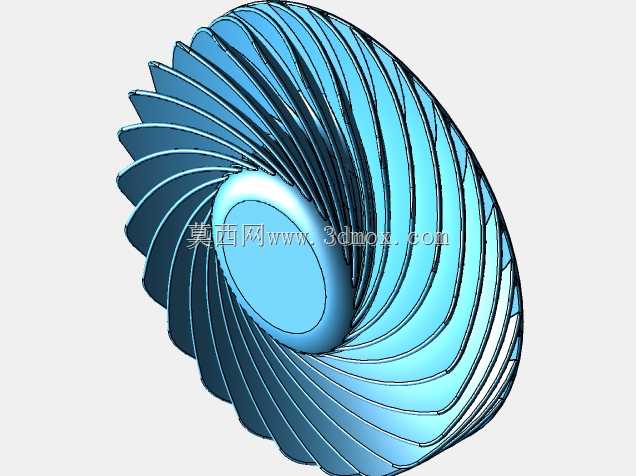

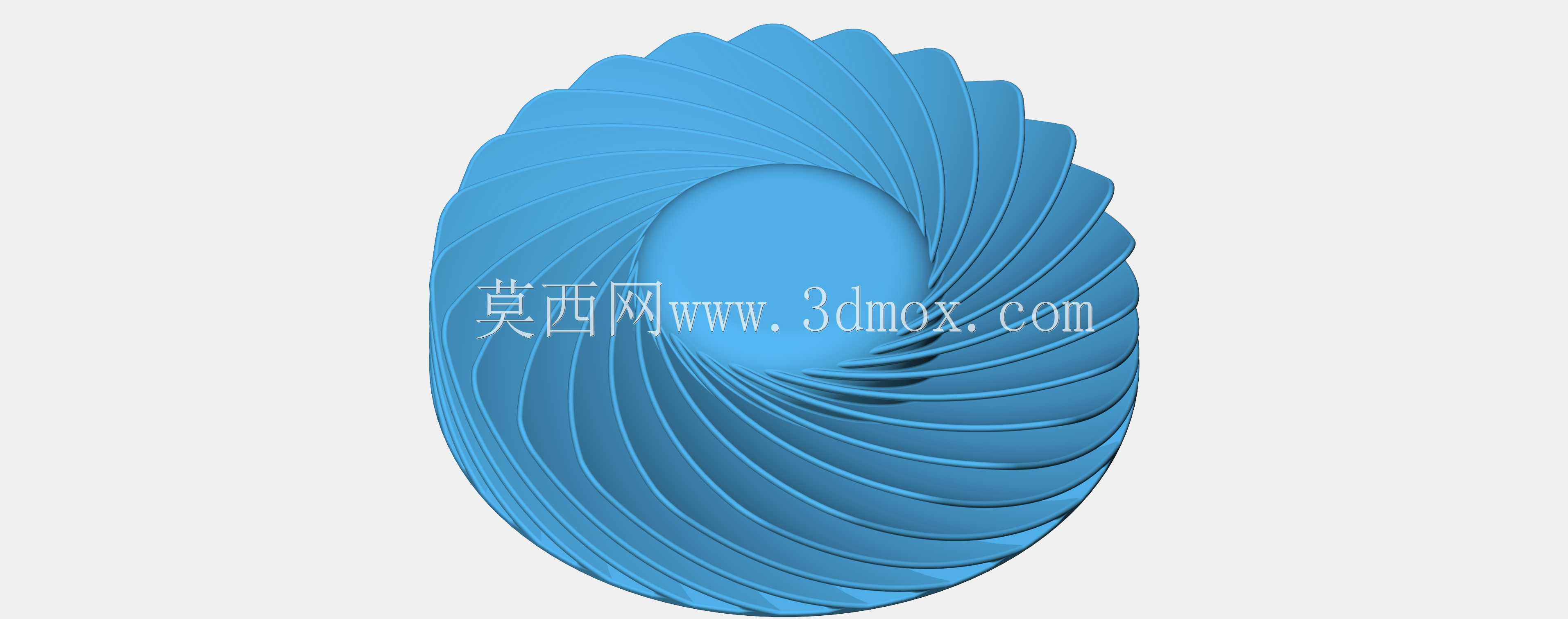

设计过程中优先考虑了气流导向效率与运行噪音的平衡，叶片采用变曲率螺旋曲面构型，从叶轮中心的轮毂区域向外缘平滑过渡，叶片前缘做了圆弧导角处理，减少气流切入叶片时的湍流损耗，相邻叶片间的流道宽度沿径向逐步收窄，让气流在离心力作用下加速的过程中保持流态稳定，避免流道突变产生的涡流噪音。叶轮整体为单吸式离心结构，中心轮毂区域做了凸起的流线型造型，引导轴向进入的气流平顺转向径向流出，减少中心区域的气流滞止区，提升进风效率。

从安装边界来看，这款叶轮的径向尺寸适配常规单槽、双槽显卡的散热模组安装位，轴向厚度控制在紧凑区间，不会超出显卡PCB板的安装高度范围，中心的安装轴孔尺寸匹配常用的显卡散热风扇电机输出轴，轴孔周边预留了动平衡调整的工艺余量，生产装配时可通过微量去重调整叶轮的动平衡精度，降低高速旋转时的振动量。叶轮外缘的叶片末端与散热蜗壳的内壁预留了合理的装配间隙，既避免旋转过程中出现刮蹭，也不会因间隙过大导致风压泄漏损失。

实际应用中，这类叶轮搭配对应的散热蜗壳与鳍片组时，可根据显卡的功耗等级调整旋转转速，低负载下低转速运行即可满足散热需求，运行噪音控制在人耳可接受的低区间，高负载下转速提升后，可输出足够的风量穿过密集的散热鳍片，将硬件温度控制在合理工作区间。叶片的曲面造型经过多次流场迭代优化，在相同转速下比普通直叶片离心叶轮的风量提升约一成，同时噪音水平有明显降低，适配当前高性能显卡对散热系统大风压、低噪音的使用需求。
