Pixy2视觉传感器防护外壳结构设计

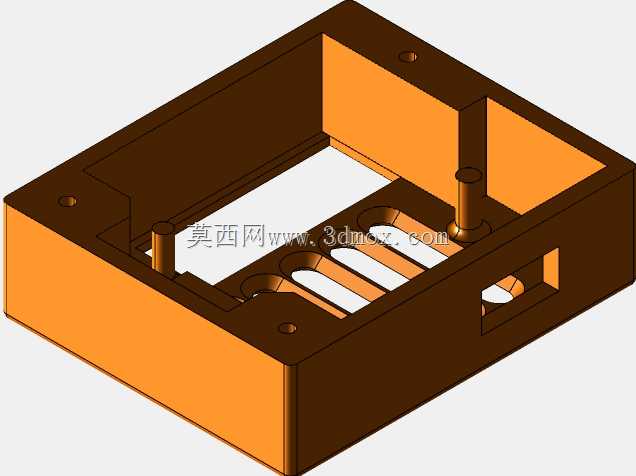

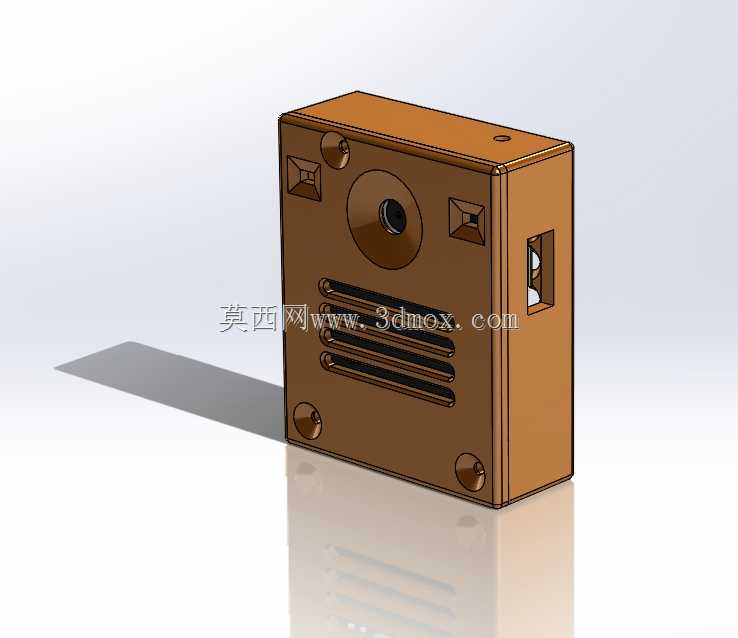

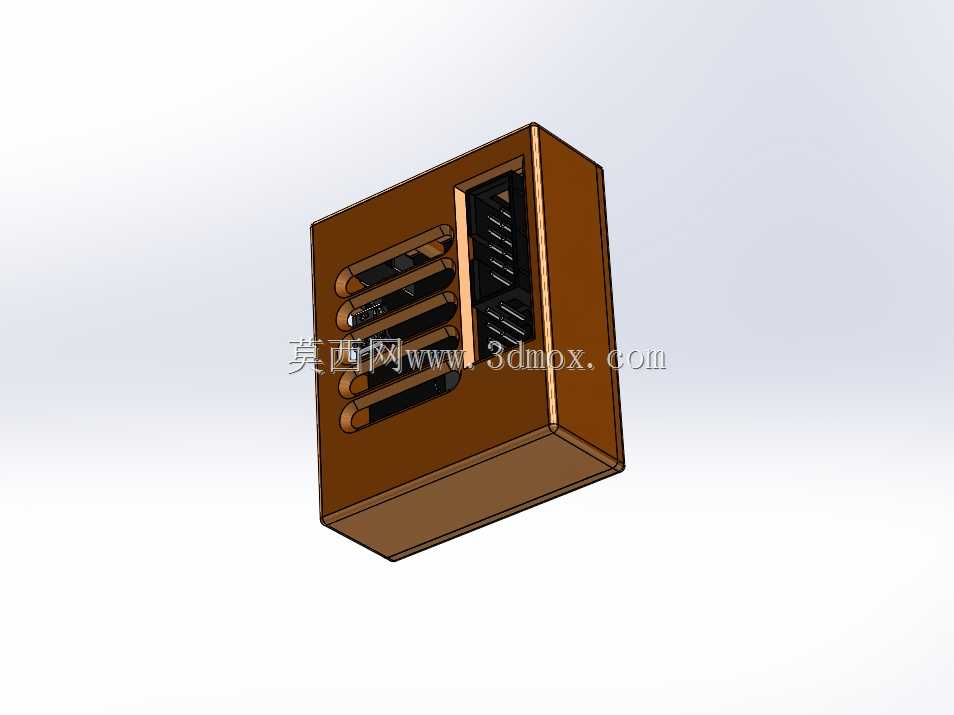

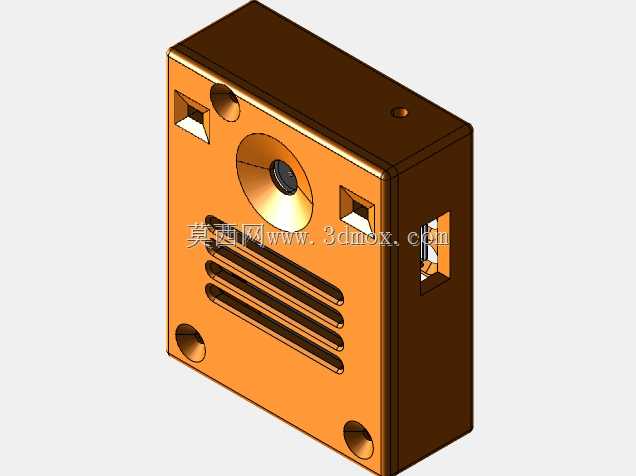

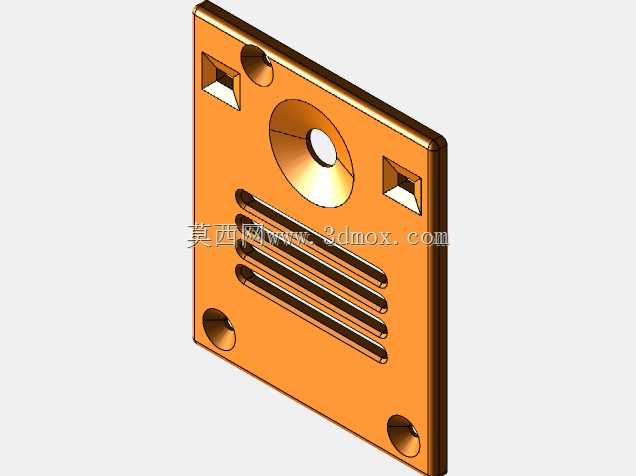

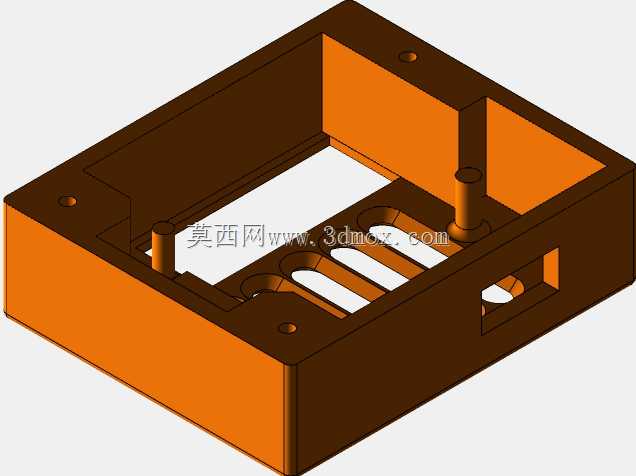

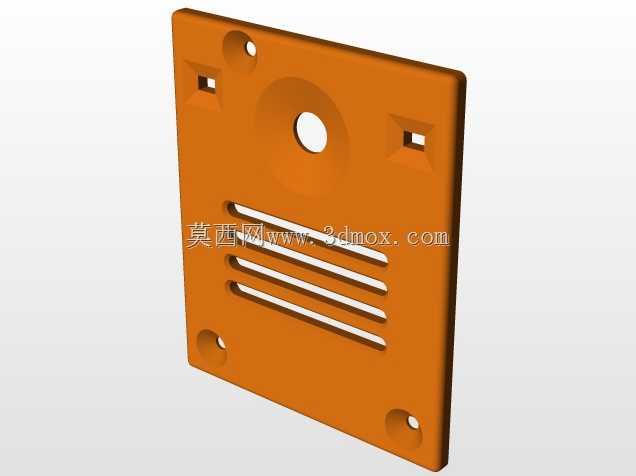

这款防护壳体主要面向搭载Pixy2视觉传感器的小型视觉检测工位、教学实验平台、嵌入式视觉采集装置等场景使用，核心作用是为裸露的电路板式视觉传感器提供物理防护，避免设备在调试、运行过程中受到磕碰、粉尘侵入、接线拉扯造成的损坏。从结构设计来看，壳体采用分体扣合式结构，整体为方正的长方体构型，正面预留了镜头通光孔位，孔位周围做了下沉式的定位台阶，刚好可以卡合Pixy2的镜头基座，避免传感器在壳体内出现窜动；镜头下方开设了多道平行的通风格栅，既可以平衡壳体内外的气压差，也能为长时间工作的传感器电路板提供自然散热的风道，避免密闭空间内积热导致的图像噪点增加、芯片工作稳定性下降问题。壳体正面四个角位设计了内凹的螺丝安装沉孔，上下盖合之后通过四颗小规格螺丝锁紧，沉孔设计可以让螺丝头完全没入壳体表面，不会突出外壳平面，方便后续将整个视觉单元嵌入到设备面板或者安装支架上，不会因为突出的螺丝头造成安装干涉。壳体侧面预留了接线开口，开口尺寸刚好匹配Pixy2的排线接口宽度，安装之后排线可以从侧方平顺引出，不会出现过度弯折导致的线芯断裂，同时开口边缘做了圆角钝化处理，避免长期使用过程中锐边割伤线材绝缘层。从安装边界来看，壳体的外形尺寸完全贴合Pixy2电路板的外轮廓，内部预留的空间刚好容纳电路板本体，没有多余的冗余空间，整体结构紧凑，可以在狭小的设备安装空间内布置，不会占用过多的机构安装位；壳体背部设计了两个对称的定位凸台，凸台上预留了安装孔位，可以直接通过螺丝将整个视觉单元固定在铝型材支架、设备安装板上，不需要额外设计转接支架，降低了视觉工位的搭建成本。设计过程中充分考虑了3D打印加工的工艺特性，所有壁厚保持均匀，没有出现壁厚突变的结构，避免打印过程中出现翘曲、填充不均的问题；所有边角都做了小半径的圆角处理，既可以提升打印成品的结构强度，避免应力集中造成的边角开裂，也能去除锐边，提升装配过程的操作安全性。壳体表面没有多余的装饰结构，所有结构特征都服务于安装、防护、散热的实际功能，在满足防护需求的前提下尽可能压缩整体体积，适配各类小型视觉检测场景的安装需求，不管是用于学生科创项目的视觉单元防护，还是工业现场小型检测工位的传感器保护，都能提供可靠的物理防护，同时不会影响传感器的图像采集效果与接线稳定性。
