420mm规格电脑水冷散热排结构设计

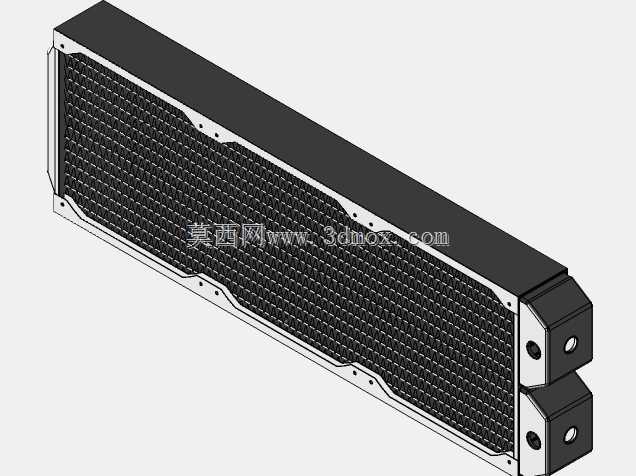

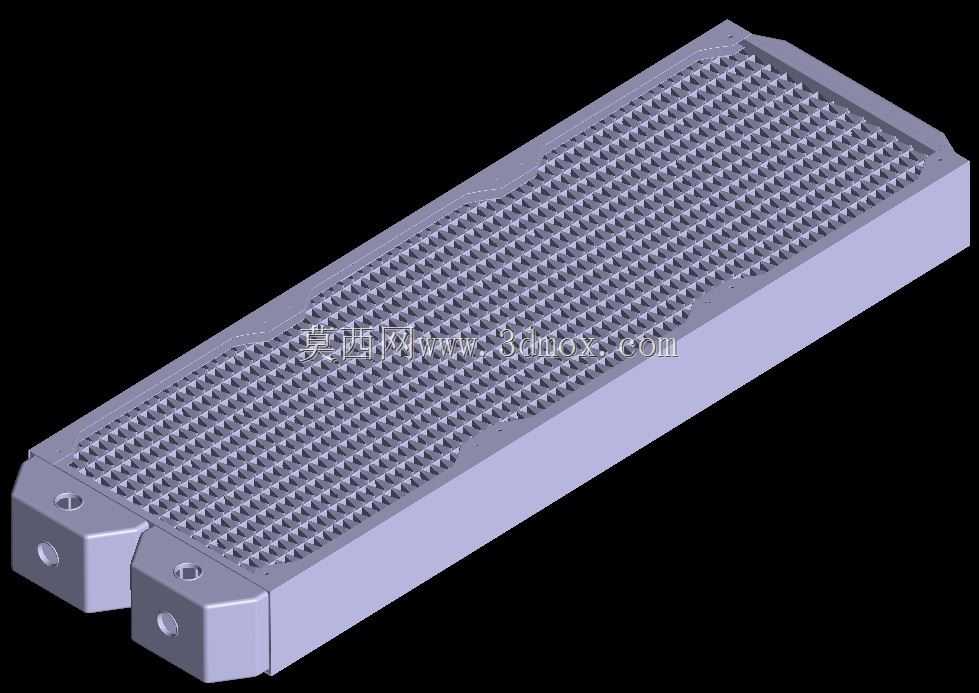

这款水冷散热部件主要面向高性能台式电脑的CPU、GPU超频散热场景，也可适配小型工业控制机柜的局部液冷散热需求，作为液冷循环回路中的核心换热单元，承担将冷却液携带的热量快速传导至流经鳍片的空气的作用。从结构设计来看，主体采用长条形薄型化布局，整体长度适配标准420mm规格风扇安装位，厚度控制在常规机箱冷排安装的兼容范围内，两端预留的水嘴接口采用对称式双接口设计，支持串接或并接不同的液冷回路，接口处做了加厚凸台处理，可兼容标准G1/4螺纹水嘴的安装，保证连接密封性。主体换热区域采用密集鳍片阵列排布，鳍片之间的间距经过优化，既保证足够的换热接触面积，又不会因为间距过小导致风阻过高影响风扇送风效率，鳍片与内部流道的接触采用一体化成型思路，减少接触热阻提升换热效率。设计过程中针对内部流道做了流体流动模拟优化，调整了流道的分流结构，让冷却液能够均匀流经每一片鳍片对应的换热区域，避免出现局部流道流量过低导致的散热死角，虽然散热片局部存在小的结构误差，但不影响整体流道的流体分配逻辑，可满足常规热仿真的模拟需求。安装边界方面，冷排主体两侧预留了标准的风扇安装孔位，孔位间距匹配140mm规格风扇的安装尺寸，可同时安装三颗140mm规格的轴流风扇，安装孔位做了沉台设计，安装螺丝后不会突出冷排表面影响鳍片通风。两端的水嘴接口突出主体的高度经过控制，不会与机箱内的内存、主板供电散热片产生安装干涉，冷排整体的边角做了圆弧过渡处理，避免安装过程中划伤操作人员或机箱内的线材。在实际选型应用中，这款冷排可适配单CPU+单GPU的旗舰级电脑配置，在常规风扇转速下可满足合计500W左右的散热功耗需求，也可根据实际散热需求调整风扇转速平衡噪音与散热性能，内部流道的阻力特性经过仿真验证，可适配市面上绝大多数民用级水冷泵的扬程范围，不需要额外搭配高扬程水泵即可保证足够的冷却液流量。
