台式电脑用蜂窝结构水冷散热装置

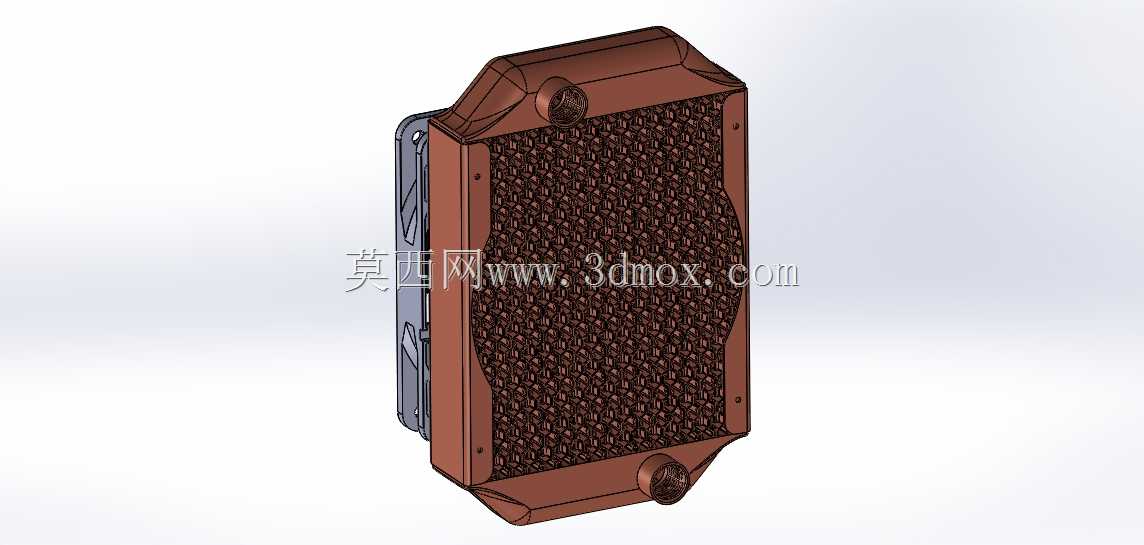

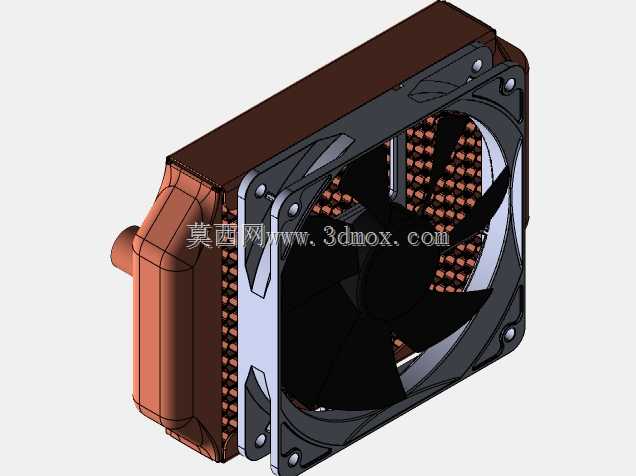

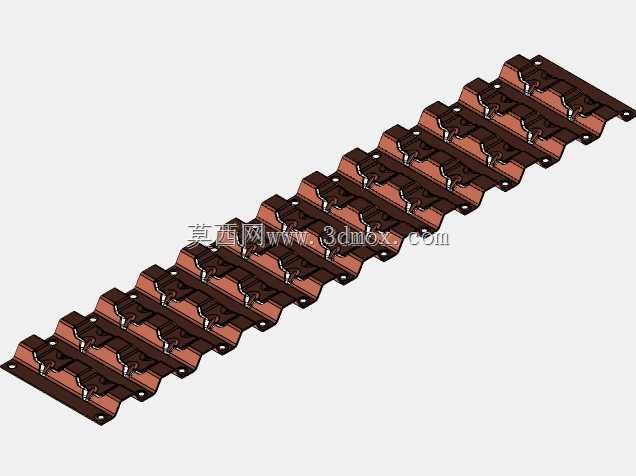

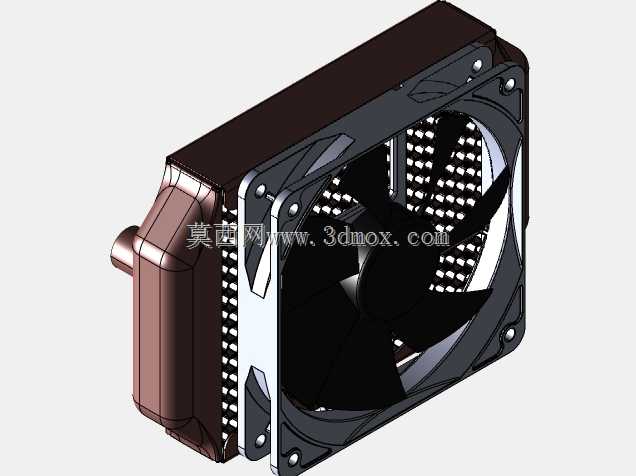

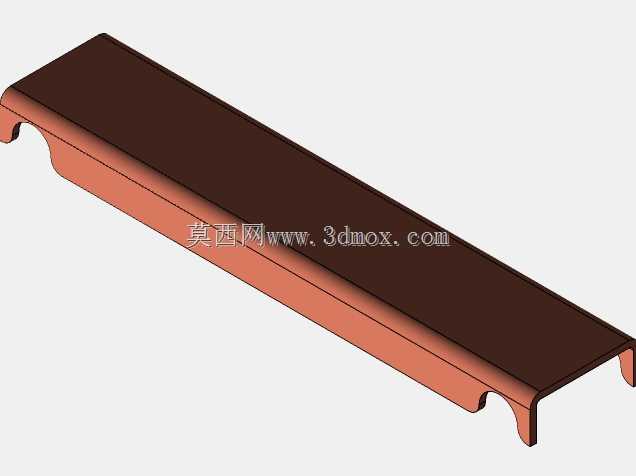

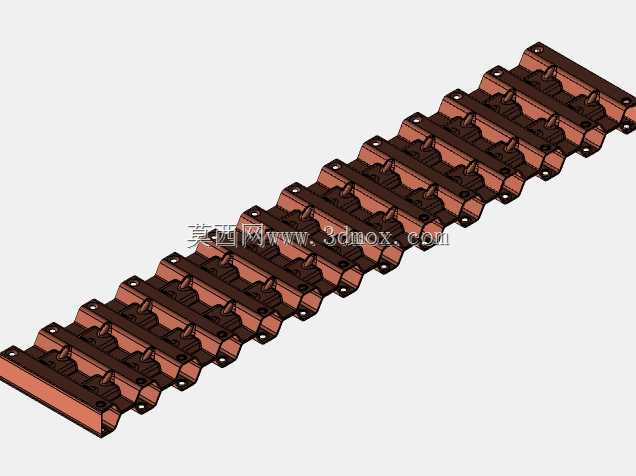

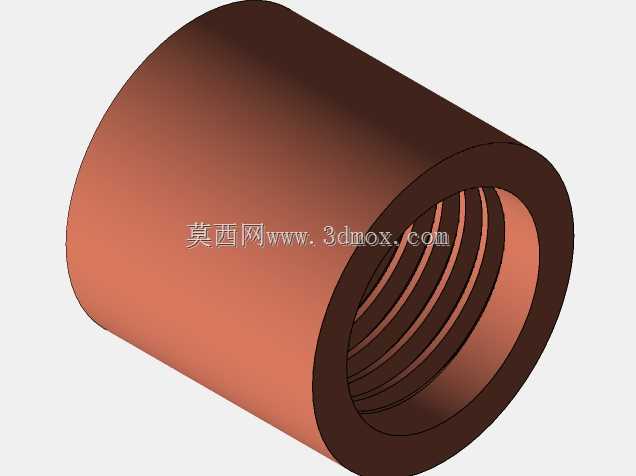

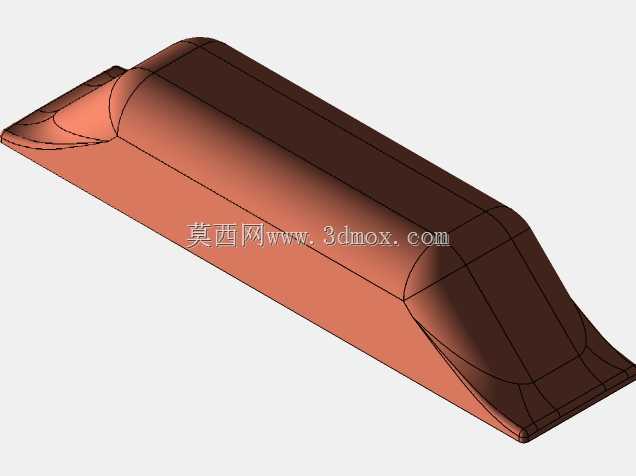

这款水冷散热装置主要面向台式电脑硬件散热场景，针对高负载运行下CPU、显卡等核心发热元件的温控需求设计，替代传统风冷方案解决高功耗硬件的积热问题，可适配常规ATX、MATX机箱的冷排安装位，也可用于小型ITX机箱的定制化散热改装，在电竞主机、图形工作站等长时间高负载运行的设备中，能稳定维持核心硬件的工作温度区间，避免过热降频影响运算性能。产品核心换热区域采用蜂窝式流道结构设计，区别于传统平直鳍片冷排，蜂窝状的流道分割能让冷却液在腔体内部形成更充分的紊流，打破流体边界层的热阻，提升冷却液与散热基体的换热效率，同时蜂窝结构的力学支撑性更好，在相同壁厚下能承受更高的水路压力，降低长期使用过程中腔体渗漏、变形的风险。进出水口采用上下对角布置的设计，能让冷却液在整个换热腔体内的流动路径覆盖更完整，避免边角区域出现流动死区导致局部换热效率下降，接口采用通用的G1/4标准水冷螺纹，可兼容市面上绝大多数快拧、快插水冷接头，方便用户搭配不同管径的水冷管路搭建分体式水冷回路。外形设计上采用切角收边的壳体造型，既可以减少安装时与机箱内其他硬件、走线的干涉，也能在有限的体积内最大化换热区域的有效面积，安装孔位遵循120mm规格冷排的通用孔距标准，可匹配常规120mm规格的散热风扇，安装边界预留了风扇安装的沉台空间，装配后风扇与冷排鳍片的间隙控制在合理区间，避免漏风影响散热风道的效率。建模过程中对蜂窝流道的壁厚、腔体密封面的宽度都做了工程化的参数校验，既保证流道有足够的通流面积降低水阻，也确保密封面有足够的宽度满足密封压合的要求，壳体外侧的加强筋结构沿着冷排的受力方向布置，在安装螺丝锁紧时能分散应力，避免壳体局部变形导致密封失效。
