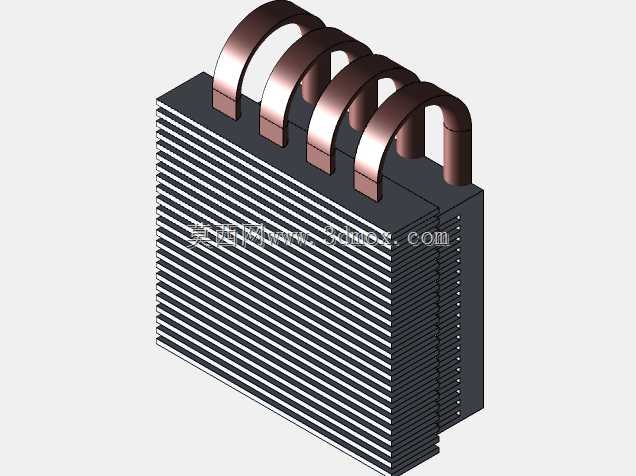

带热管结构的紧凑型翅片冷却装置

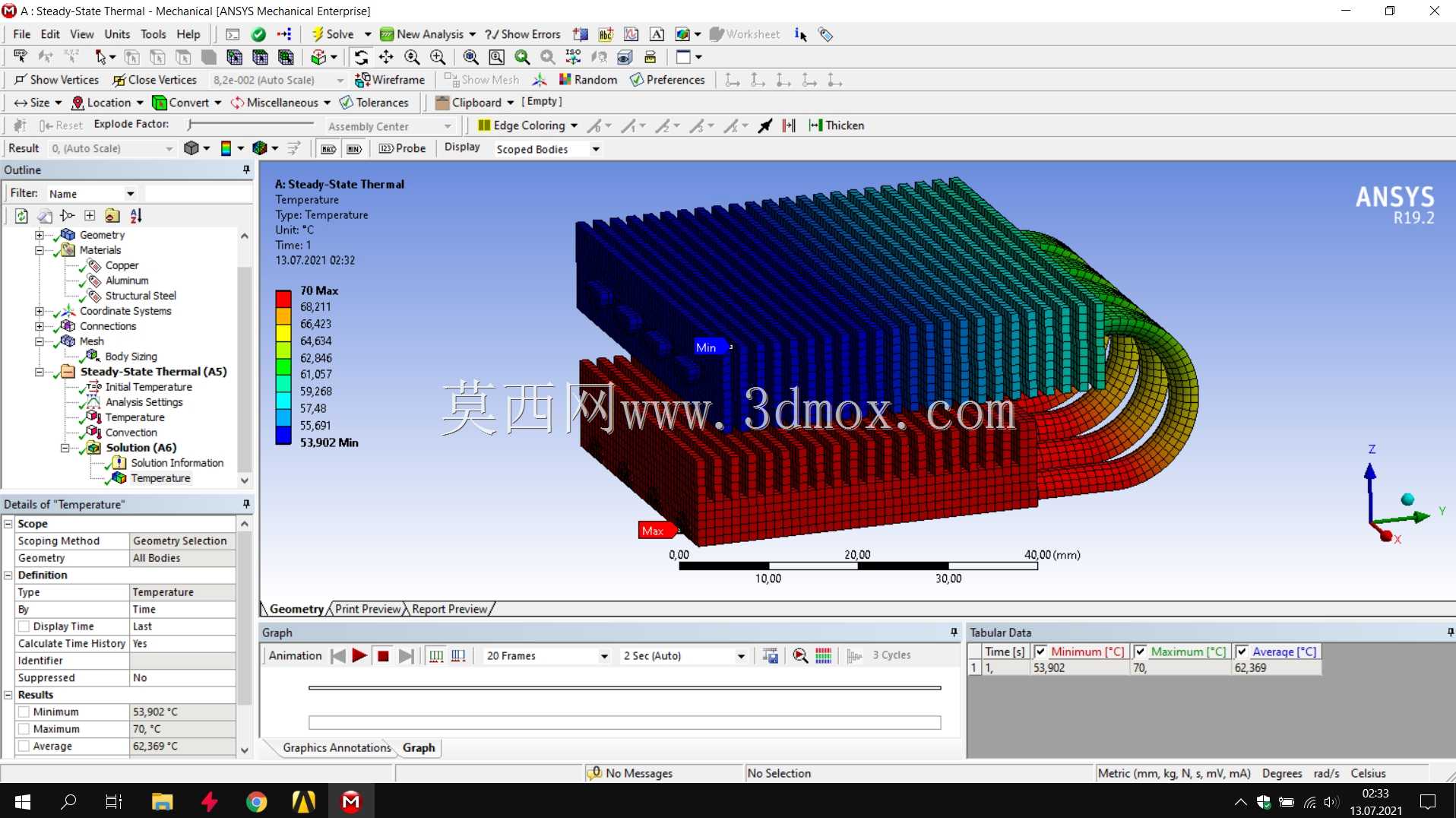

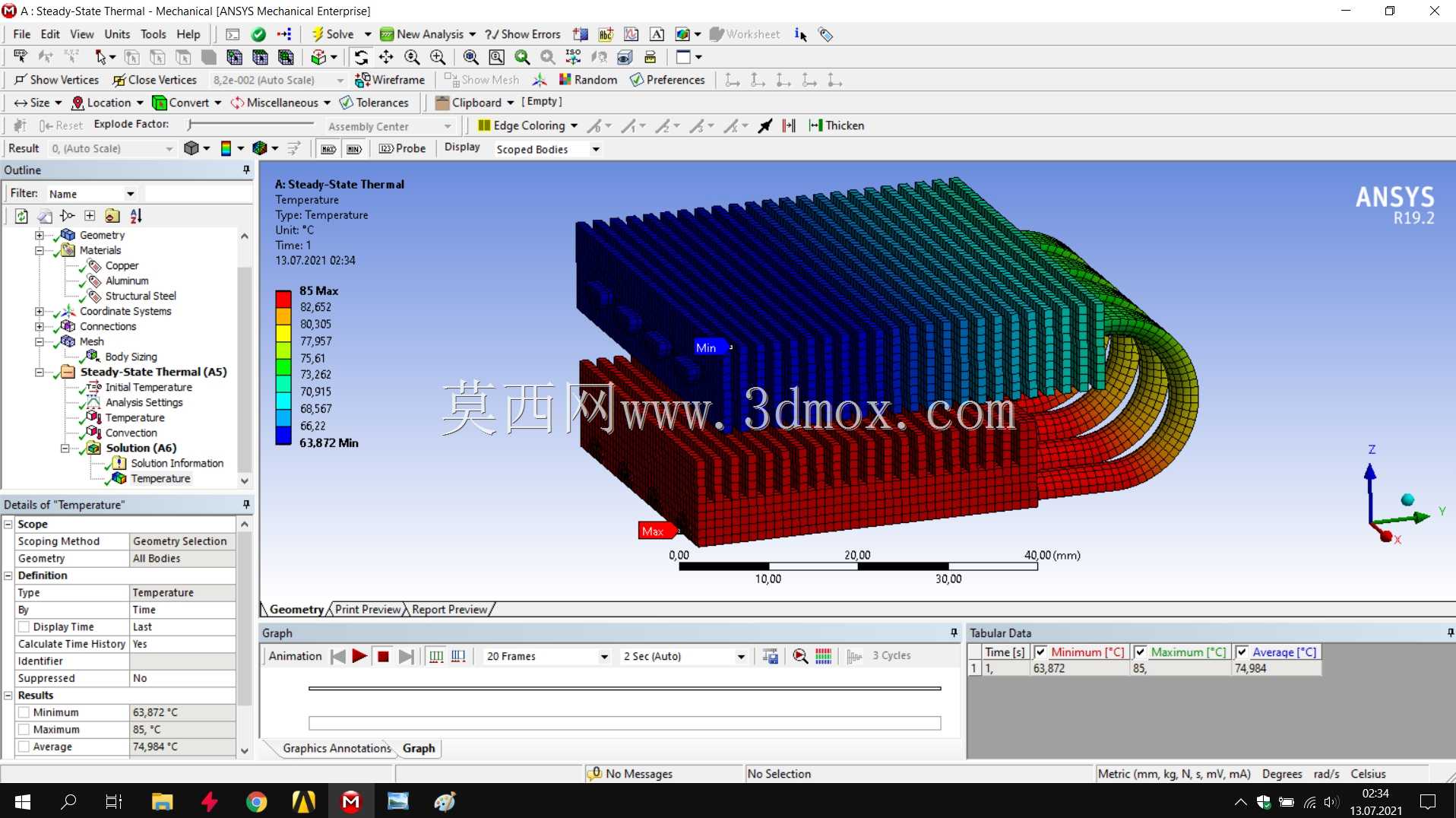

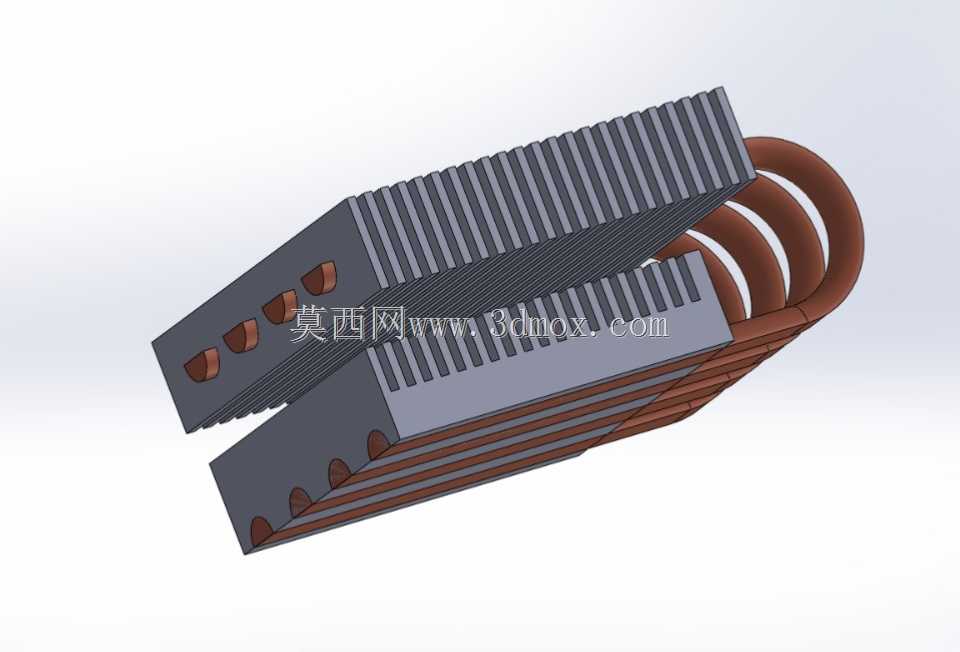

在小空间热管理场景中，这类带热管的翅片冷却结构应用十分广泛，不管是紧凑型工控设备的功率器件散热、小型激光模组的恒温配套，还是小功率电源模块的被动散热改造，都能见到这类结构的身影。它的核心作用是通过热管的高导热特性快速将发热面的热量传导至密集翅片区域，再依靠翅片的大接触面积完成与空气的热交换，无需额外配置高转速风机就能实现不错的散热效率，能有效降低散热系统的运行噪音与能耗。从结构设计逻辑来看，这款冷却装置采用了40x40mm的方形安装基面，这个尺寸刚好匹配市面上多数标准功率器件的安装规格，安装时可以直接贴合发热源表面，不需要额外设计转接固定结构，能大幅缩减设备内部的安装空间占用。五根U型热管采用等距排布的方式嵌入翅片组内部，热管的蒸发段完全贴合安装基面的导热区域，冷凝段则贯穿整个翅片堆叠结构，这种排布方式能让每根热管的导热负载尽量均衡，避免单根热管负载过高导致的热阻上升。翅片部分采用了等间距平行堆叠的设计，单片翅片的厚度控制在合理范围，既保证了整体结构的刚性，不会因为轻微磕碰出现翅片倒伏变形的问题，又能在有限的体积内最大化拓展散热表面积，相邻翅片之间的间距经过优化，能保证自然对流状态下空气可以顺畅流过翅片间隙，不会因为间隙过小形成气流阻滞，也不会因为间隙过大浪费可利用的散热空间。在实际选型适配时，需要注意安装基面与发热源之间要填充均匀的导热界面材料，消除接触面的微观空气间隙，降低接触热阻，同时要保证翅片区域的上下方留有足够的通风空间，不要被其他结构件完全封堵气流通道，否则会大幅降低实际散热效率。这类结构相比传统的纯铝挤型散热件，在相同体积下的导热效率要高出数倍，尤其适合热流密度较高但安装空间受限的应用场景，不需要复杂的管路连接，安装维护都十分便捷，在小功率热交换场景中有着很高的实用价值。
