多焊接件组合式装配支撑工装结构

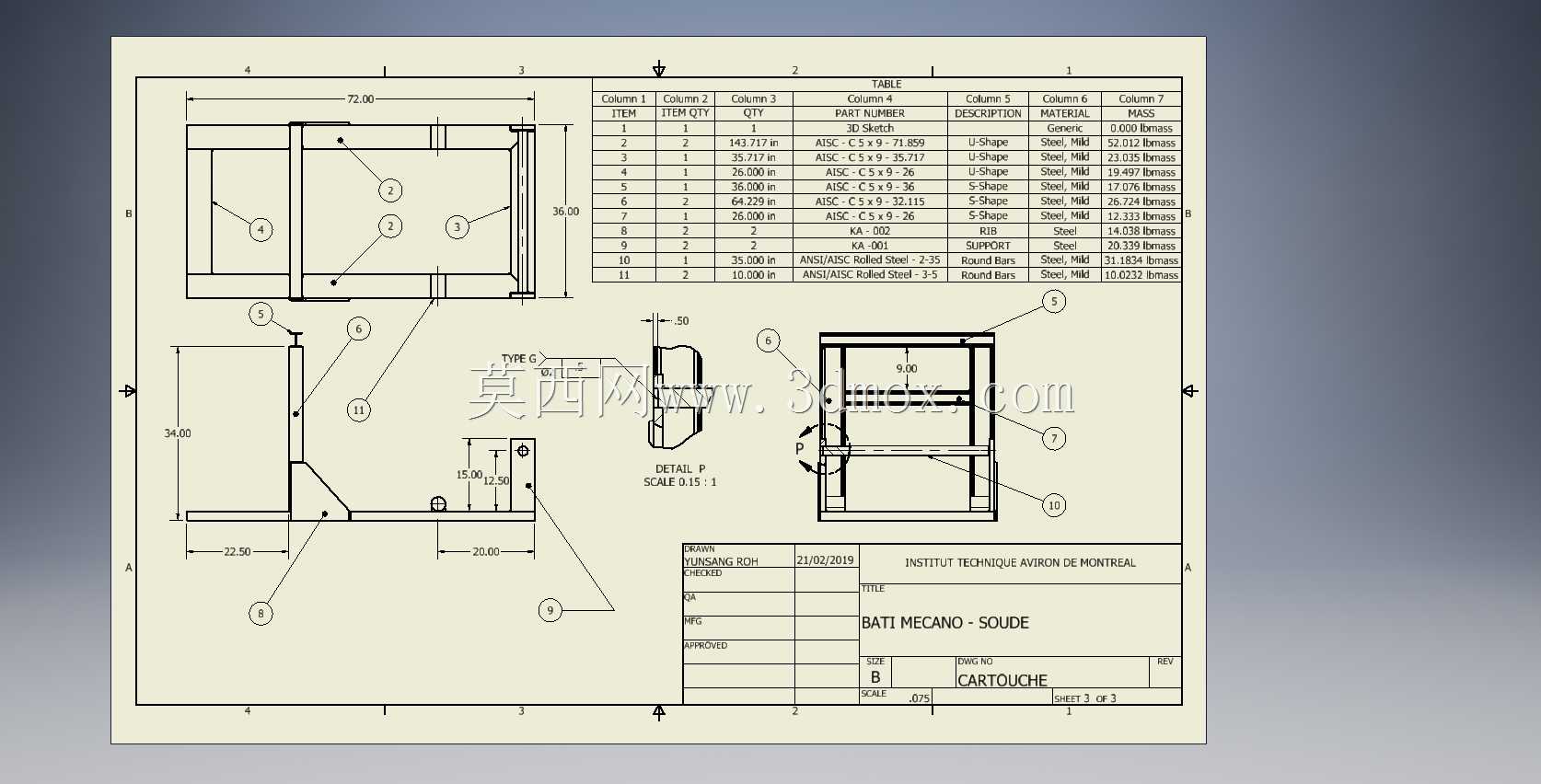

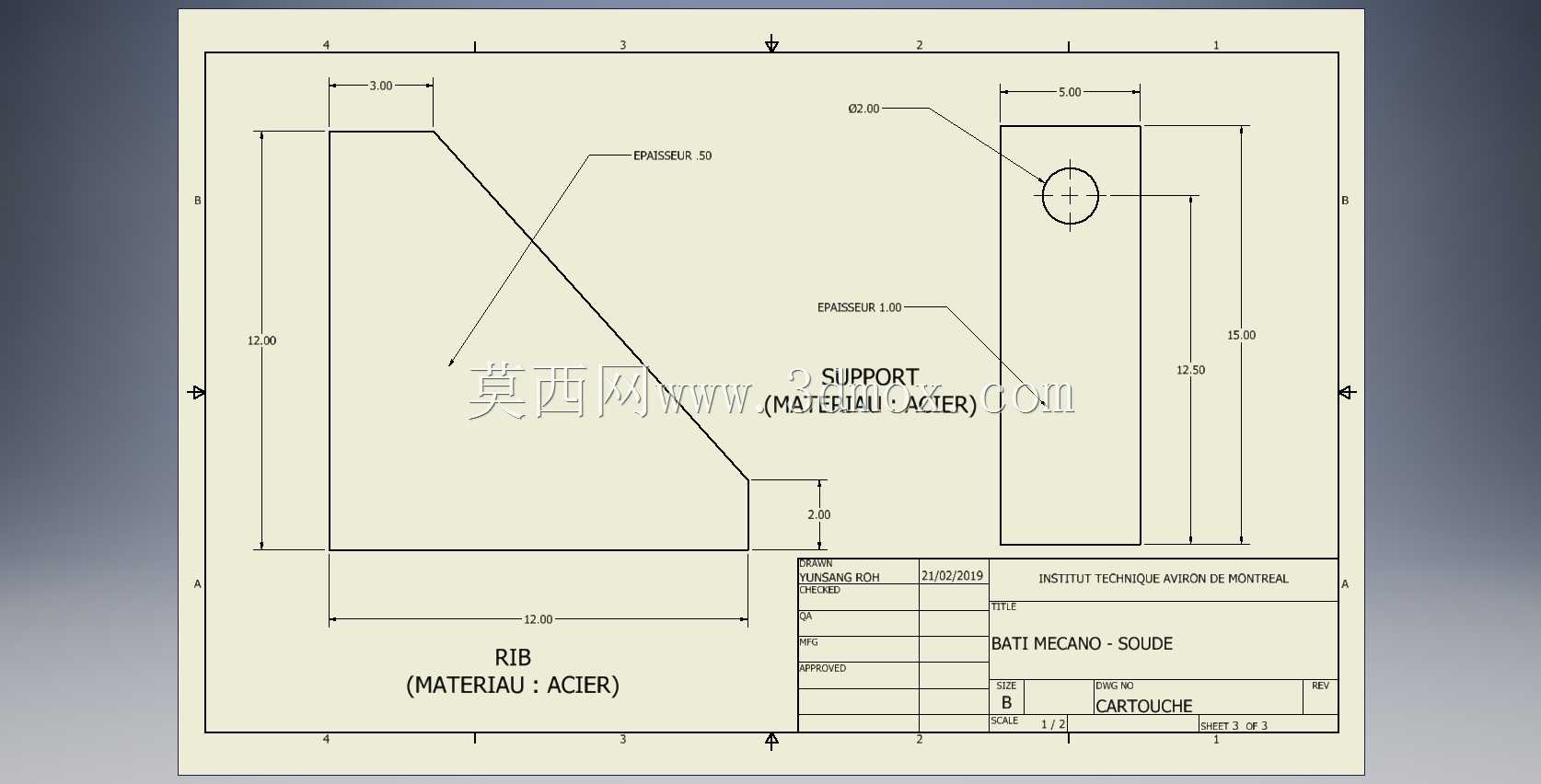

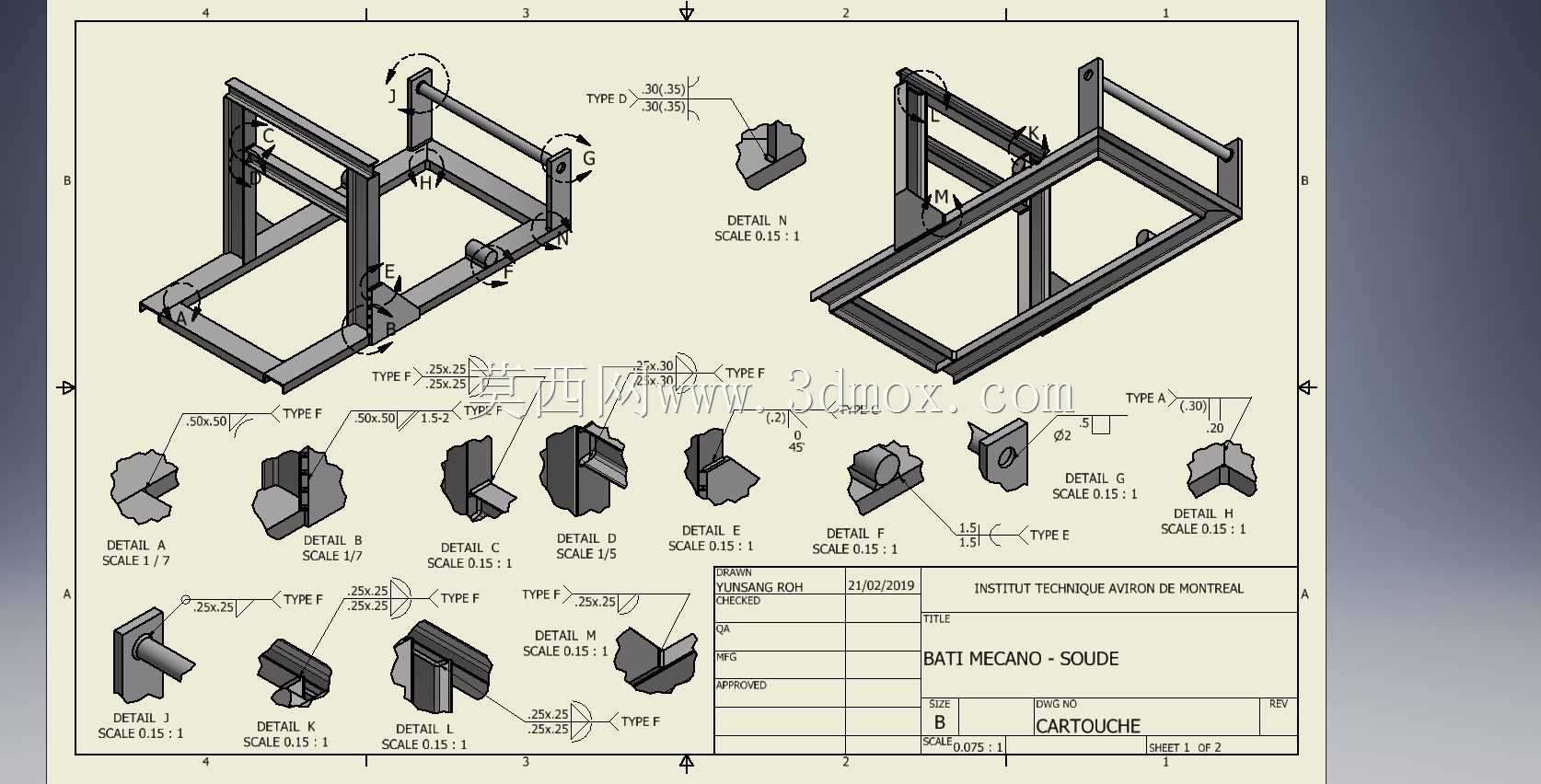

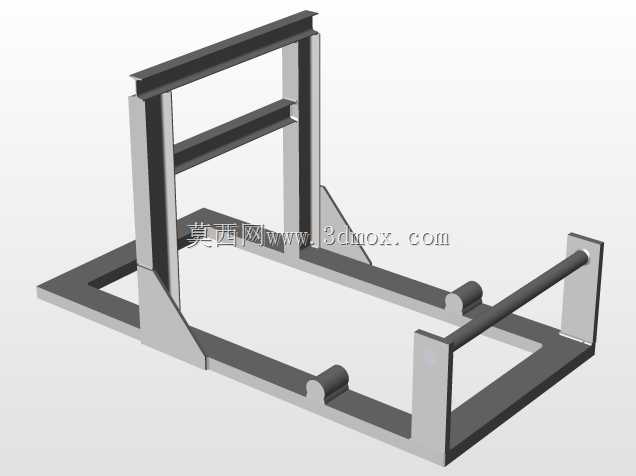

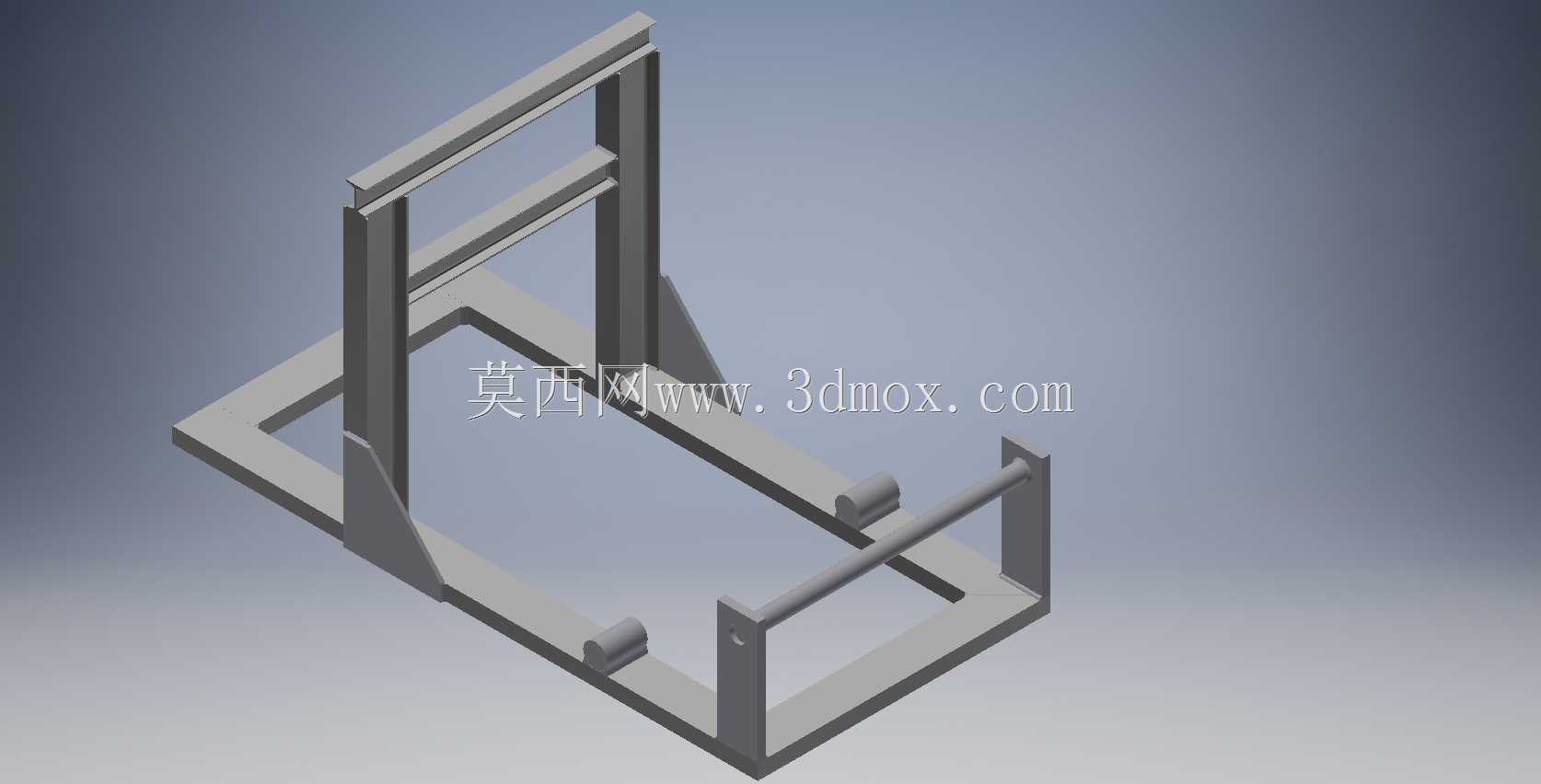

这套组焊式支撑结构，日常多用于车间内小型部件装配、焊接作业的临时承载与定位场景，也可作为焊接实训环节的装配练习载体，帮助从业者熟悉型钢类构件的拼接、组对逻辑。从结构组成来看，整体采用矩形空心型钢与等边角钢搭配焊接成型，底部为闭环式矩形底框，是整个结构的承重基础，底框上预留的半圆凸台结构，可用于穿装定位杆，实现待加工工件的侧向限位，避免装配或焊接过程中工件出现滑移偏移。底框两侧垂直焊接的立柱作为竖向支撑构件，立柱与底框的连接位置加焊了三角形加强筋板，能有效抵消竖向载荷带来的弯矩，避免立柱根部因应力集中出现焊接开裂的问题，这也是型钢类焊接机架设计中很常见的加强处理方式。立柱上部焊接的横向横梁，一方面可作为上部作业面的安装基础，另一方面也能连接两侧立柱，提升整个框架的侧向抗扭性能，避免框架受侧向力时出现立柱外张变形的情况。设计这类焊接支撑结构时，首先要考虑的是安装边界的适配性，底部框架的外轮廓尺寸需要匹配车间常用作业工位的占地范围，避免占用过多通道空间，竖向立柱的高度需要结合操作人员的作业高度设置，保证作业时无需过度弯腰或抬臂，符合人机工程的基本要求。结构的所有焊接连接处都做了焊后打磨处理的预留设计，实际加工时可去除焊渣与焊瘤，避免尖锐边角划伤操作人员或工件。不同于铸件类支撑结构，这种全焊接型钢框架的自重更轻，同时具备足够的结构强度，可根据实际承载需求调整型钢的壁厚规格，适配不同重量等级的工件装配需求。框架前部预留的横向杆安装位，可根据使用需求加装挡杆、工装夹具安装板等拓展部件，拓展结构的使用场景，既可以作为小型零部件的焊接装配台，也可作为物料临时周转的放置架，在小型机加工车间、五金焊接加工厂的日常生产中适配性很强。建模过程中需要重点关注各型钢构件的拼接间隙控制，模拟实际焊接组对时的公差预留，保证虚拟装配的逻辑和实际加工工艺一致，每个焊接节点的加强结构设置都对应实际受力的薄弱点，没有多余的冗余结构，在保证结构强度的前提下尽可能减少材料用量，控制加工成本。
