板载直立式RJ45以太网插孔结构设计

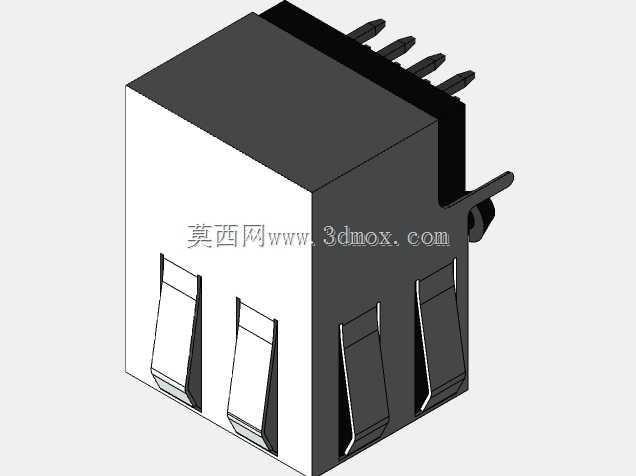

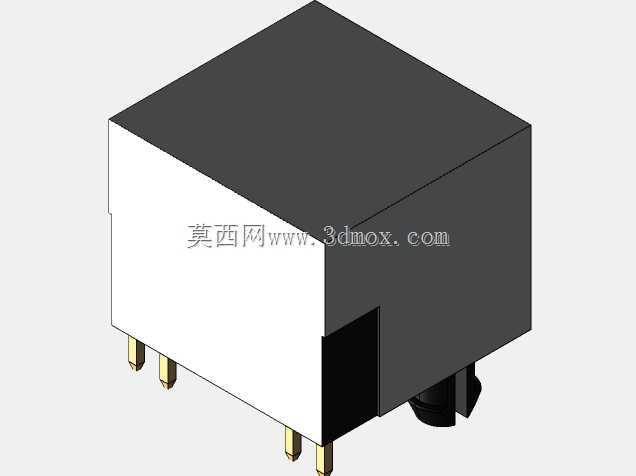

这款RJ45插孔是面向PCB板载安装场景设计的以太网接插元件，日常在工业控制板卡、网络交换机、嵌入式通讯设备、物联网网关等产品的结构设计中应用广泛，主要承担设备端以太网物理链路的接插连通功能，为网线水晶头提供稳定的插接定位与电气连接载体。从结构设计逻辑来看，整体采用方块式直立布局，主体外壳做了黑白分色的结构区分，黑色部分为绝缘阻燃的塑胶基座，承担内部端子的固定、外部插接的导向限位作用，白色部分为屏蔽与结构加强层，可降低外界电磁信号对网络传输的干扰，同时提升整体结构的抗形变能力。底部伸出的直插式引脚严格遵循标准RJ45接插件的引脚间距规范，适配常规厚度的PCB板波峰焊工艺，引脚长度经过精确核算，既保证焊接时引脚能顺利穿过PCB过孔完成透焊，又不会因引脚过长导致焊接后余脚触碰板上其他元件造成短路。插孔的插接端做了导向倒角设计，水晶头插入时可顺着倒角滑入定位槽，内部的弹片卡位结构与水晶头的卡扣完全匹配，插入到位后会发出清晰的卡位反馈，避免日常使用中网线受拉扯出现松脱断连的情况。安装边界方面，整体外形为规整立方体，占用PCB板的平面面积紧凑，高度方向适配多数设备外壳的网口开孔位置，设计时无需为该接口预留额外的避让空间，可直接贴板安装，周边仅需预留不超过2mm的操作空间用于网线插拔。结构建模过程中，对内部8根信号端子的排布做了等距处理，相邻端子间设置绝缘隔筋，避免信号串扰影响传输稳定性，外壳的拼接处做了卡扣式装配结构，无需额外螺丝固定即可完成上下壳体的组装，符合接插件量产的装配工艺要求。在设备选型适配时，该结构可直接匹配标准RJ45水晶头的插接尺寸，无需额外定制转接件，对于需要集成以太网通讯功能的板级设备而言，能有效缩短结构设计的适配周期，减少接插件选型不当带来的装配干涉、接插不顺畅等问题。
