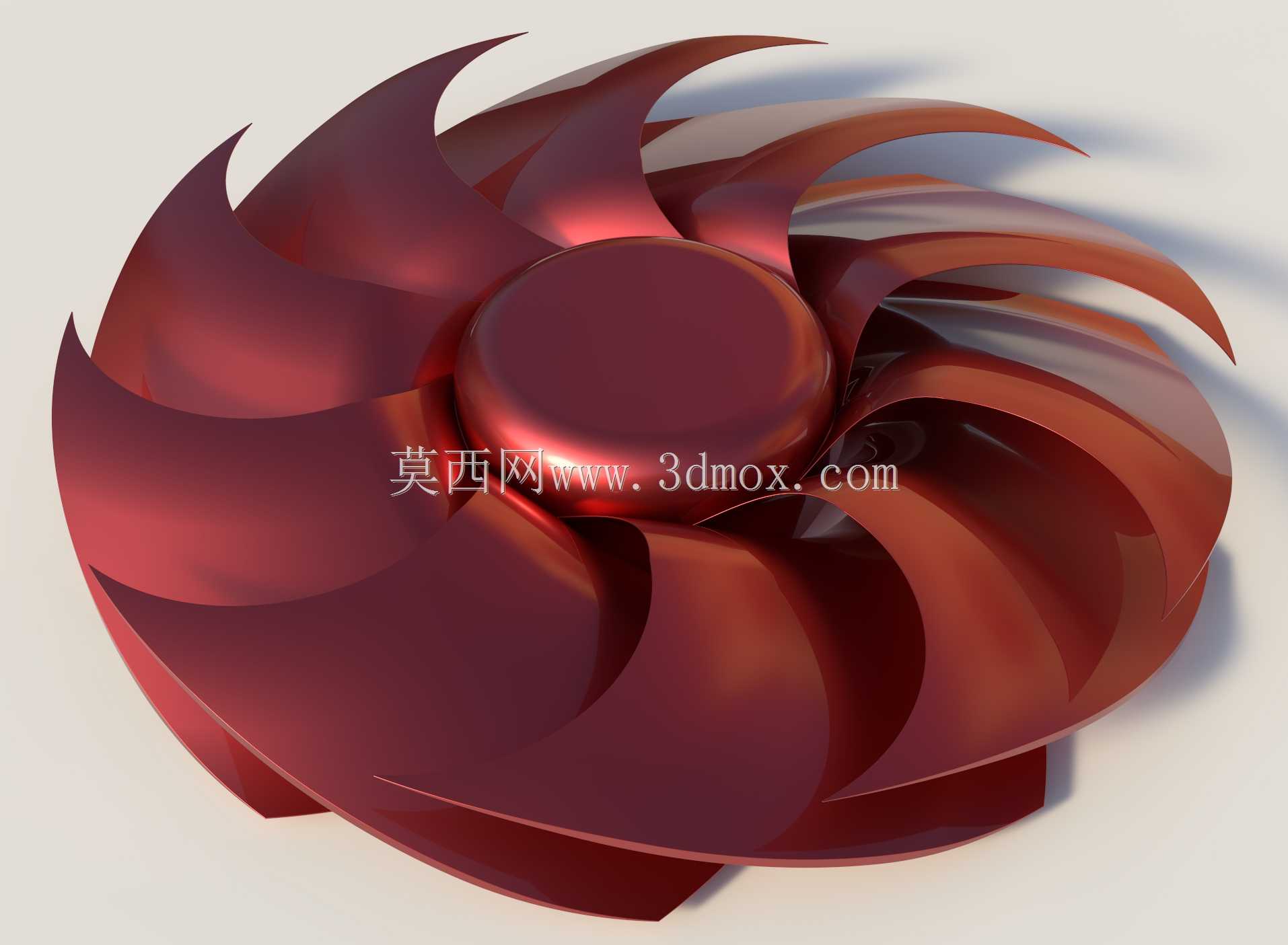

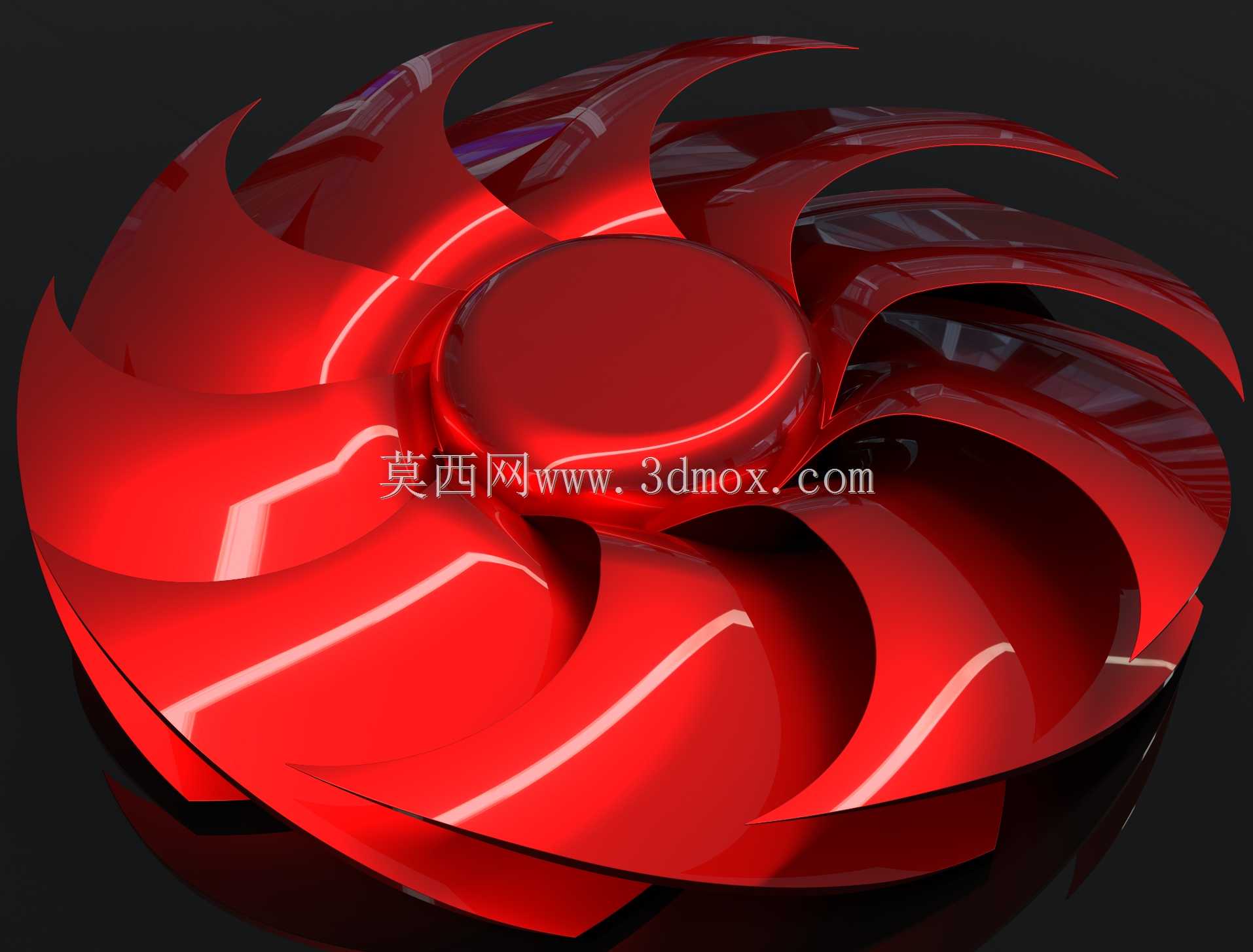

弯叶扫旋式CPU散热弯翼风扇结构

这款弯翼结构的风冷散热部件，主要适配台式计算机CPU散热场景，也可拓展用于ITX小机箱局部通风、工控主板芯片主动散热、小型嵌入式设备热源风冷等场景，核心作用是通过定向旋转带动空气形成定向气流，带走散热鳍片传导的热量，维持电子元件工作在合理温度区间。

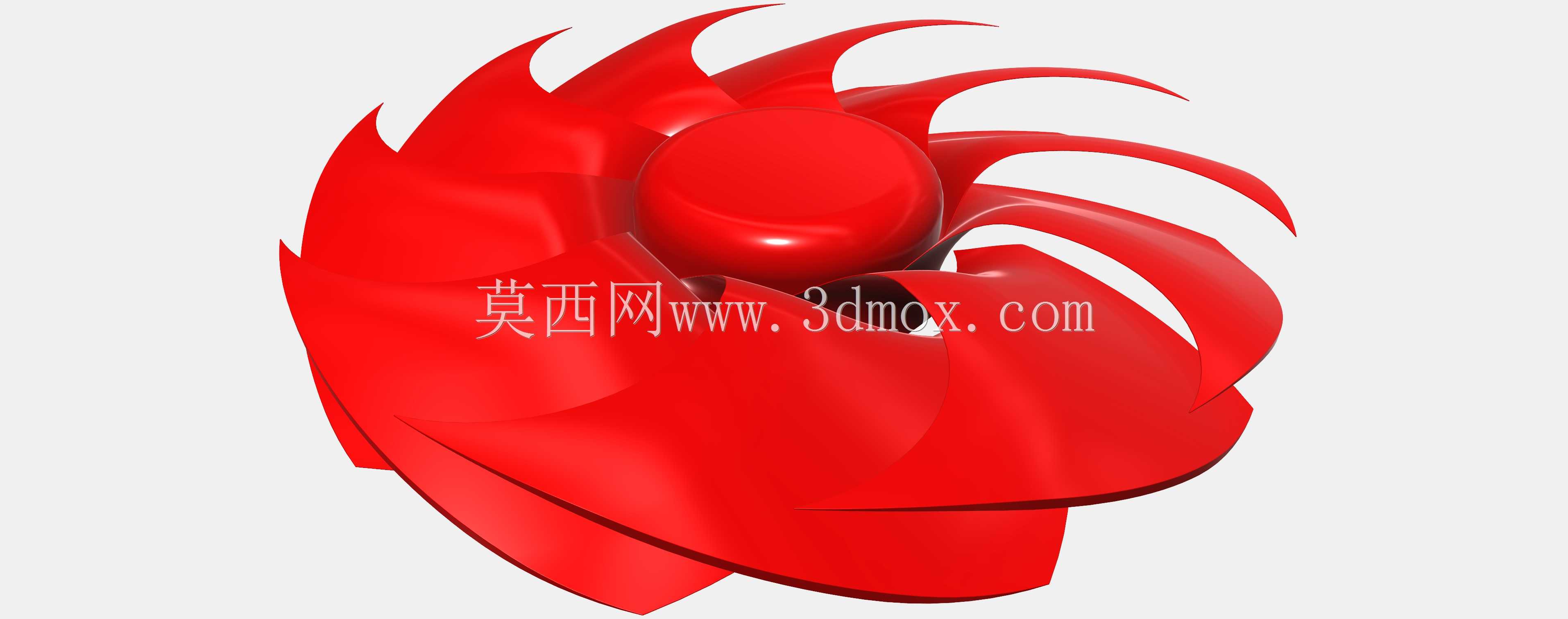

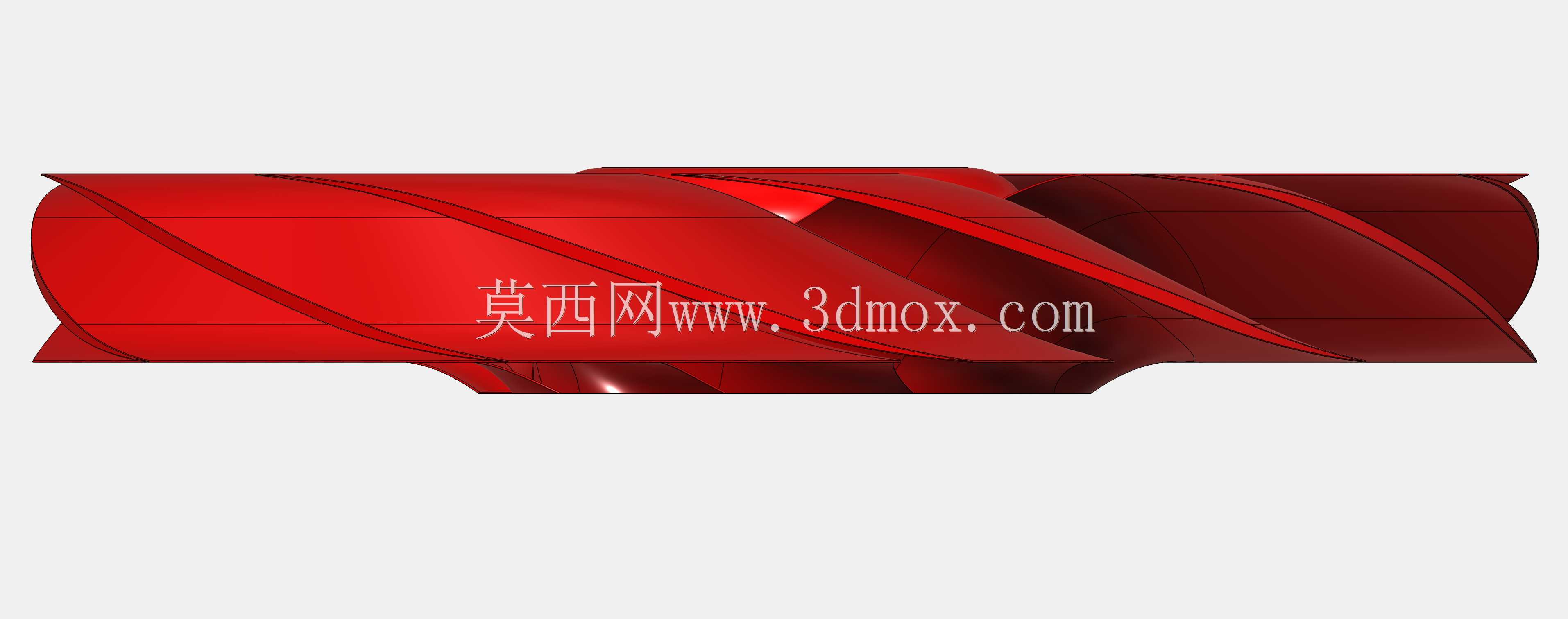

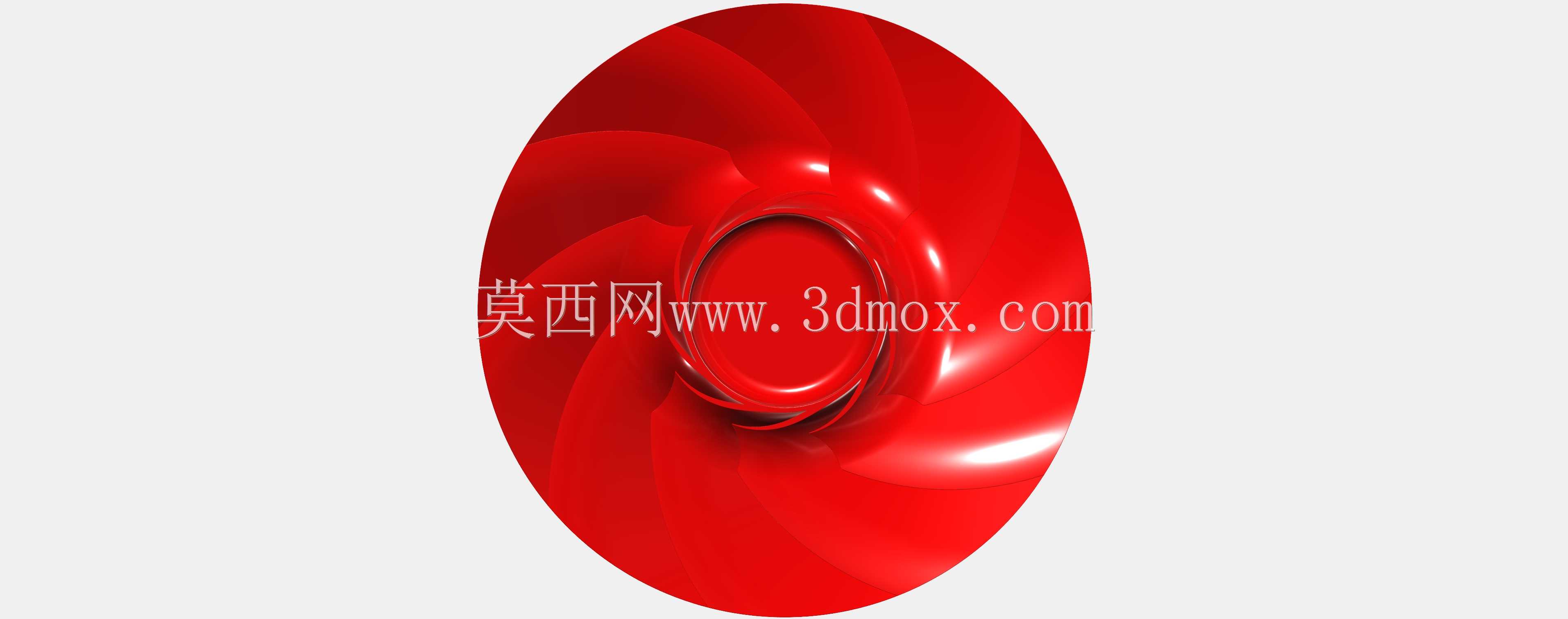

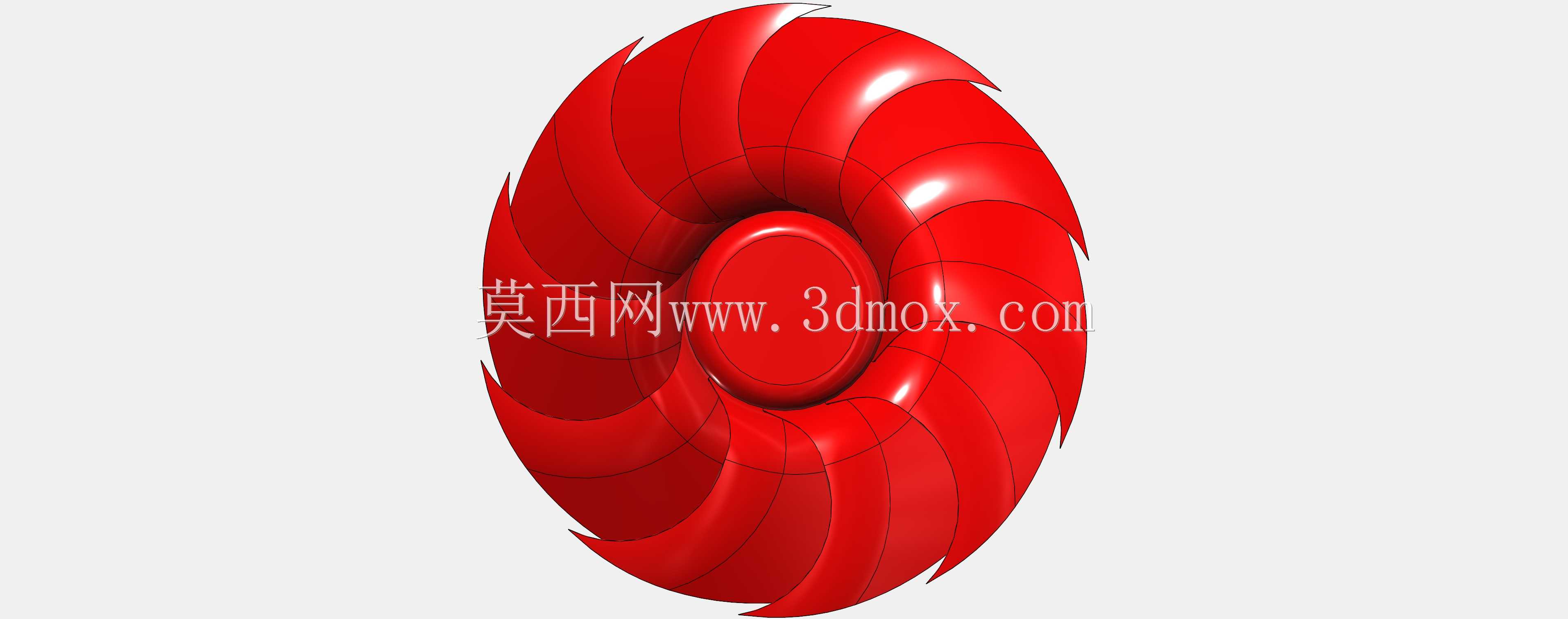

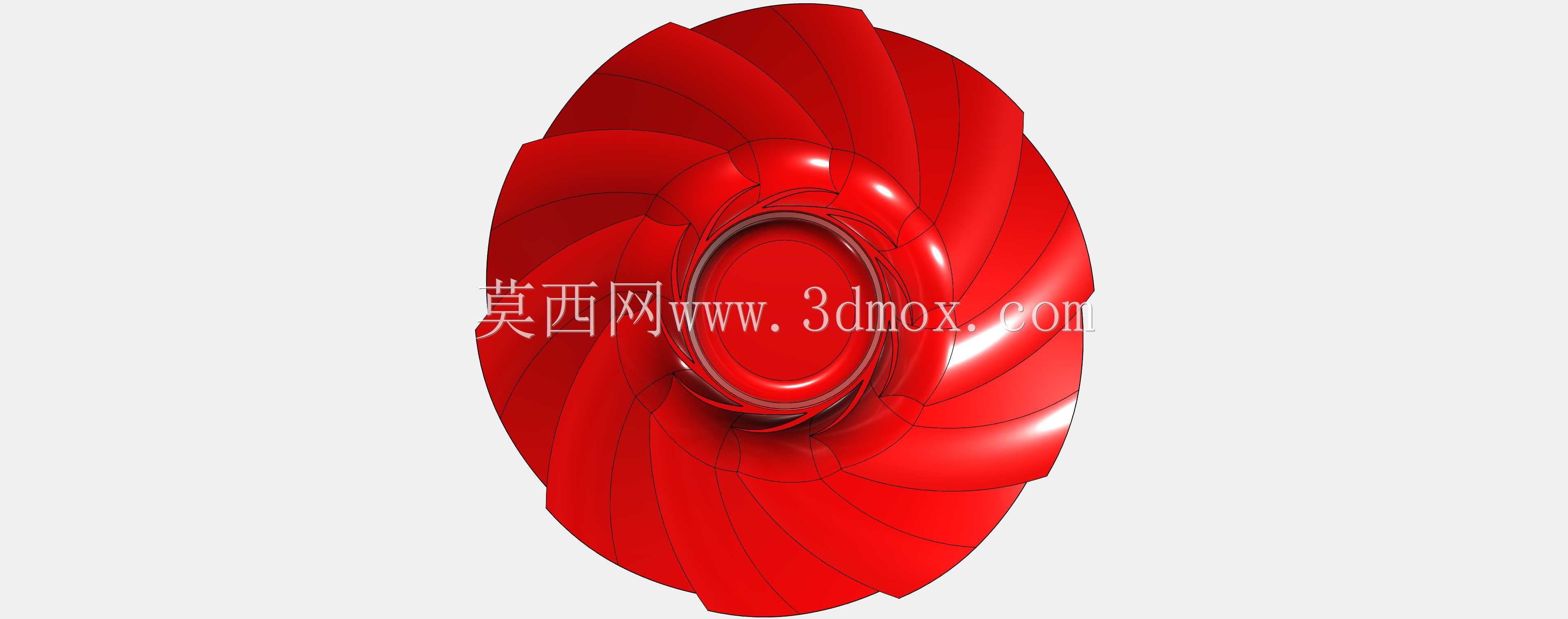

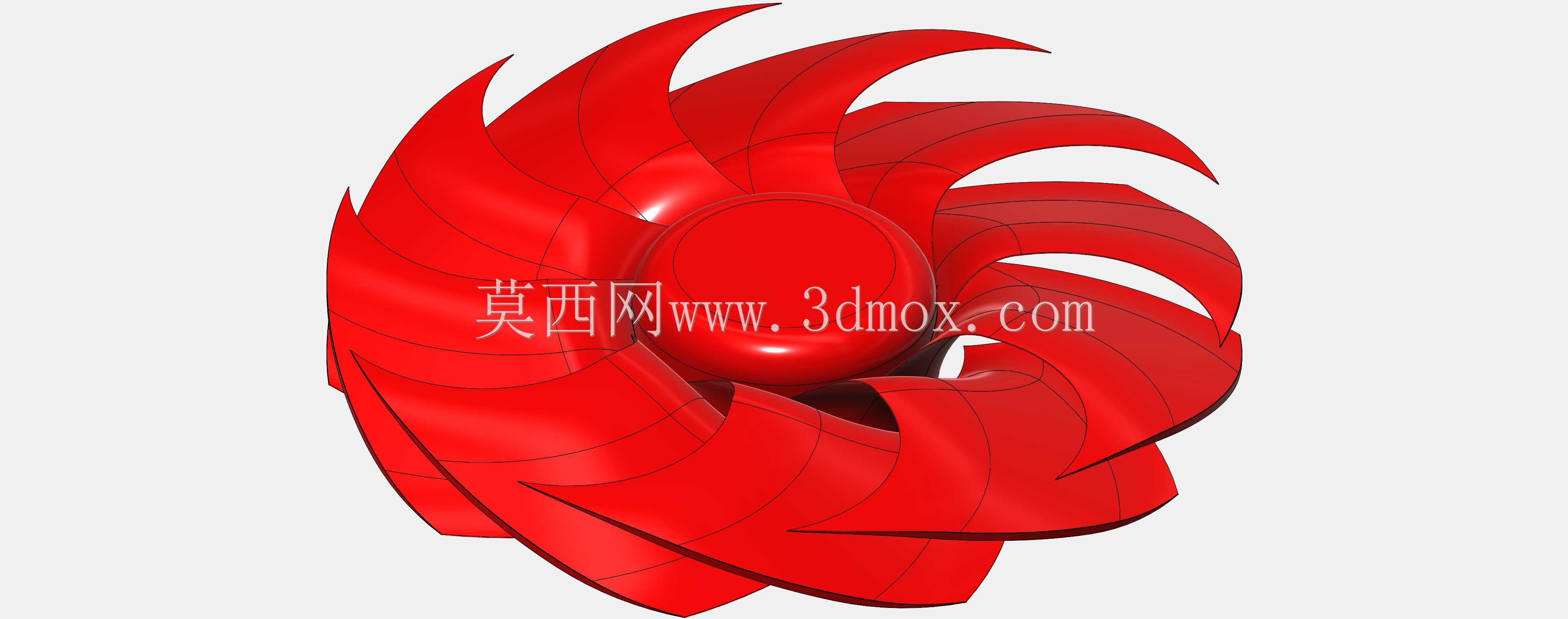

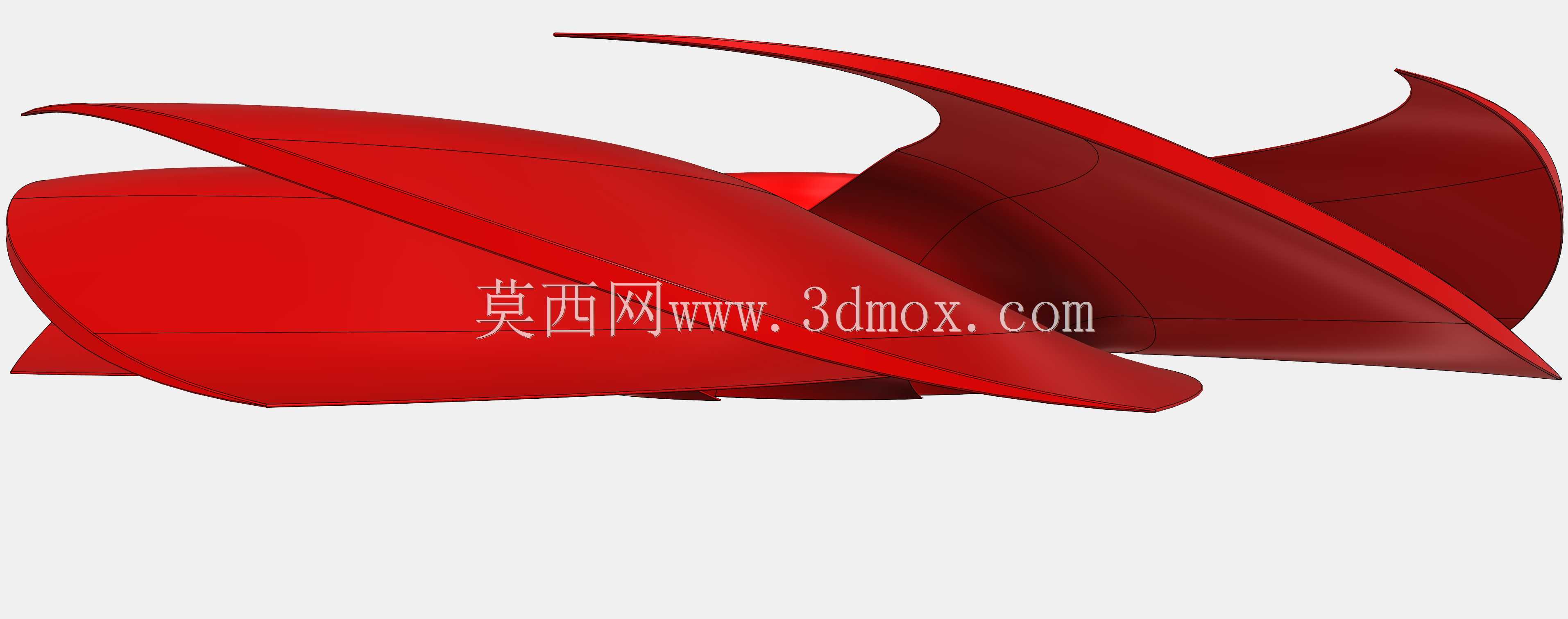

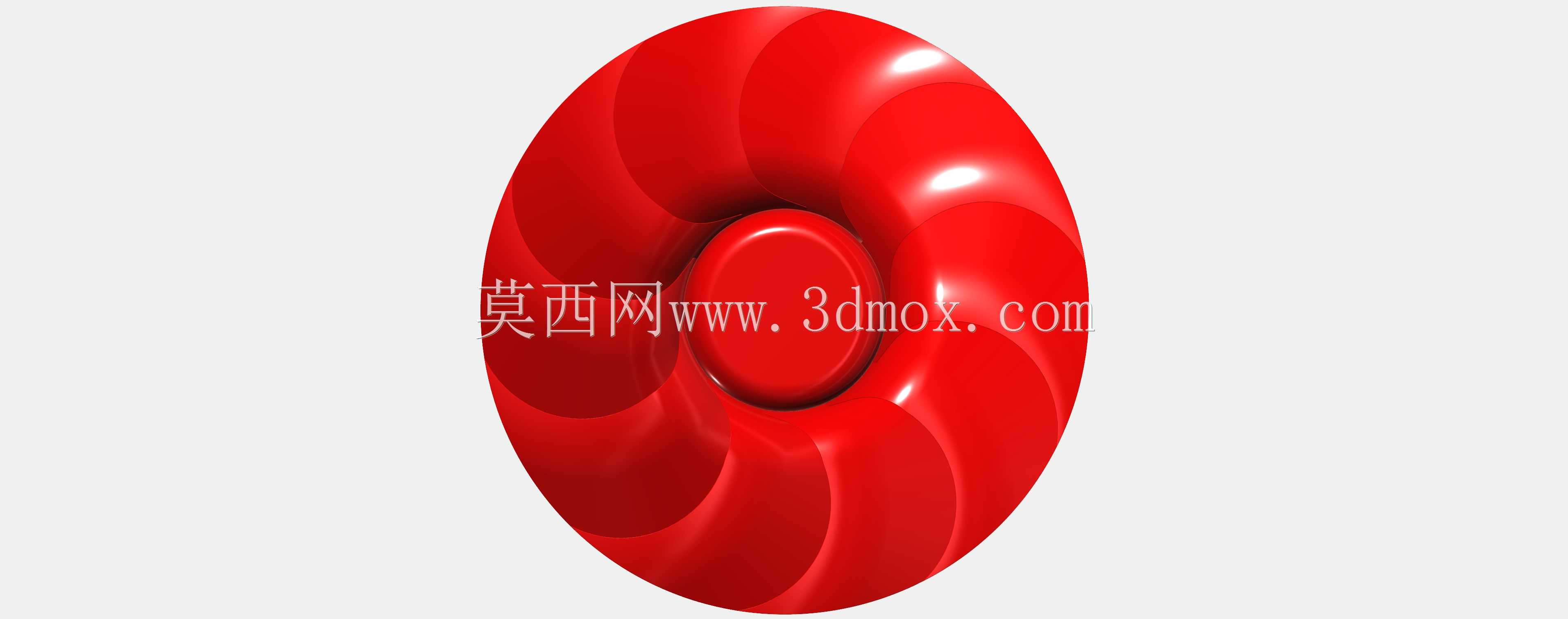

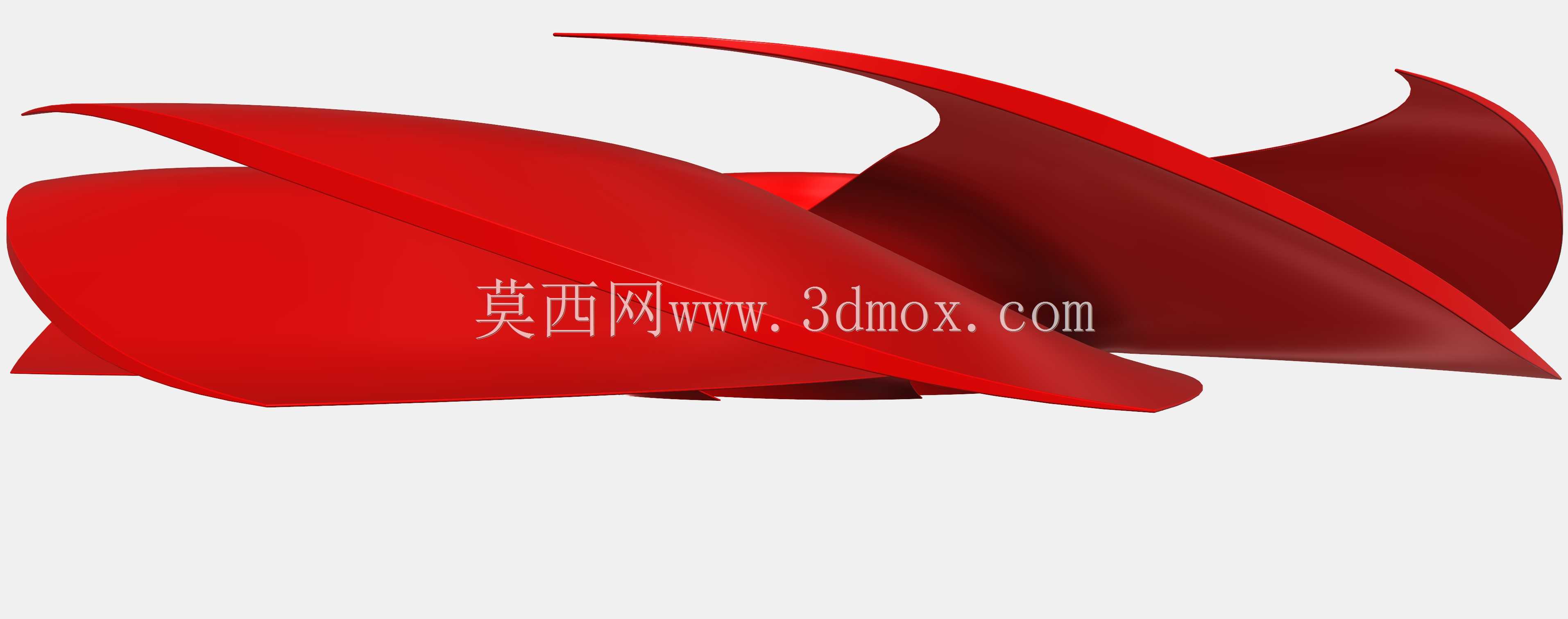

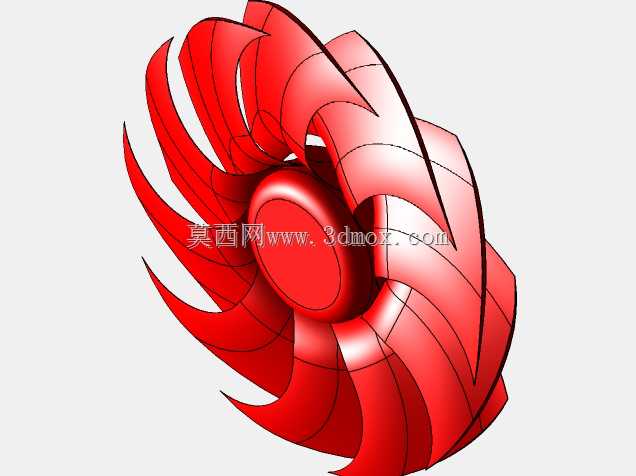

设计上区别于常规直叶或等曲率扇叶，这款扇叶在靠近轮毂的连接段做了朝向旋转反方向的下弯曲处理，叶片扫掠方向顺着旋转方向做了流线型切角，这种结构能在相同转速下降低叶片入口处的气流紊流，减少扇叶切割空气产生的高频涡流噪音，同时提升单位转速下的风压输出，适配高密度鳍片的塔式散热器使用，避免直叶风扇在高阻鳍片上风压衰减过快的问题。扇叶整体采用等强度变厚度设计，叶尖位置做了薄化切边，既降低旋转时的转动惯量，减少电机启动负载，也能削弱叶尖与风框间隙处的回流损失，提升整体送风效率。

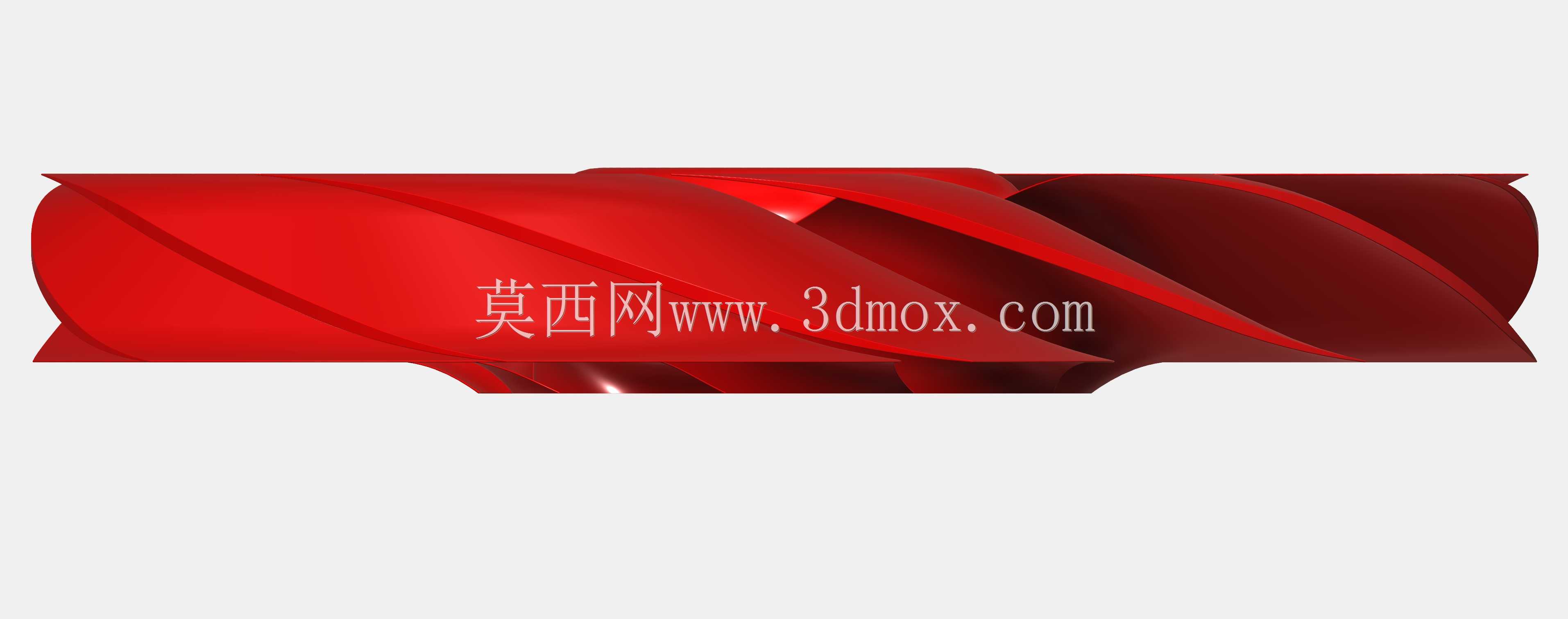

从安装边界来看，这款风扇适配常规120mm见方的标准散热风扇安装孔位，整体轴向厚度控制在25mm标准规格内，轮毂直径匹配常规4pin PWM调速电机的安装尺寸，安装时不需要额外调整机箱或散热器的固定位，可直接替换同规格的常规轴流风扇。叶片的弯曲弧度经过气流模拟优化，在1500转常用转速区间内，气流不会在叶片表面形成分离层，送风距离比同规格直叶风扇提升约15%，同时能让气流更均匀地覆盖散热鳍片的整个迎风面，避免鳍片边缘出现散热死区。

在实际选型适配时，这款结构的风扇更适合搭配鳍片间距1.2-1.8mm的铜铝结合塔式散热器，下弯的叶根结构能让部分气流直接冲刷轮毂对应的散热器中心区域，弥补常规风扇中心区域风量不足的缺陷，让散热器中心位置的热管根部获得足够的气流冷却，提升热管的导热效率。扇叶的曲面过渡全程做了圆角处理，没有尖锐棱角，既降低生产注塑时的应力集中问题，也能减少长期高速旋转下的叶片形变风险，提升长期运行的结构稳定性。
