卡普苏尔卡尔普精密夹持执行模组

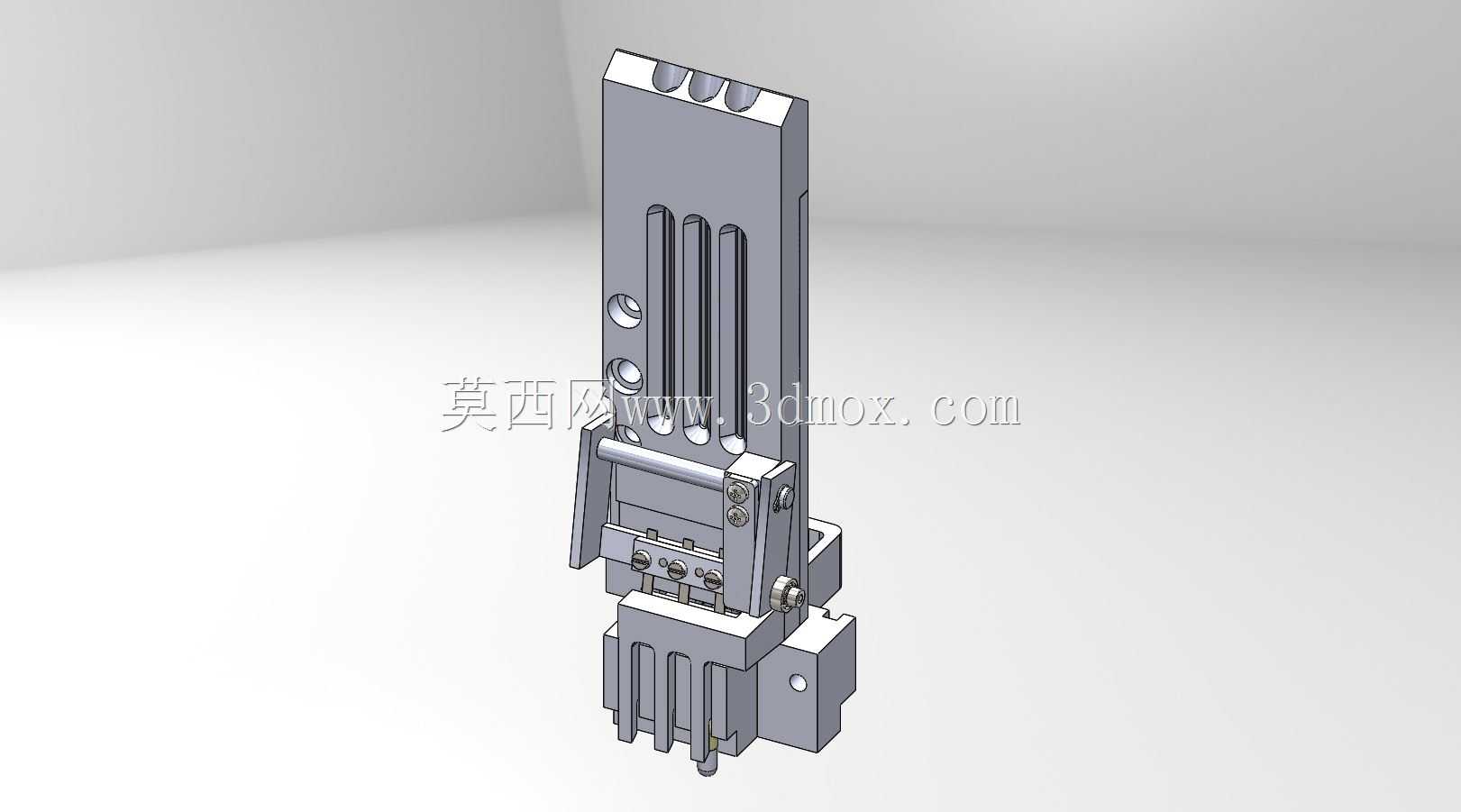

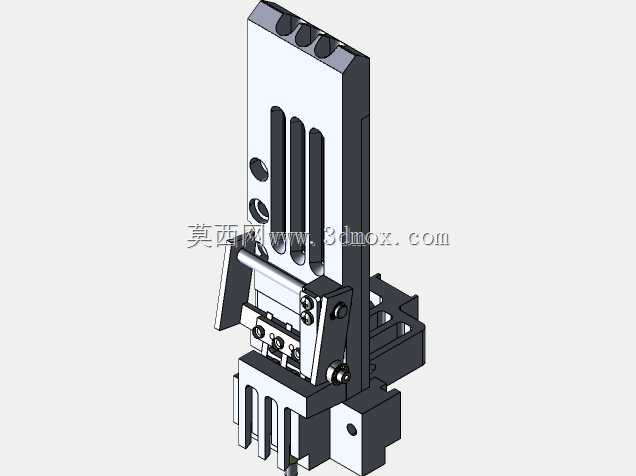

该构件属于精密执行端的夹持类功能模组，常见应用在小尺寸工件的上下料、工位转序、精密装配环节，尤其适配电子元器件、小型精密五金件的取放作业场景，在3C产品组装、小型仪表装配、精密冲压件接驳的自动化产线中，可作为末端执行机构搭配直线滑台、多轴机械手完成重复定位取放动作。从结构设计来看，整体采用立式狭长布局，主体承力板件做了多道通槽减重设计，在保证纵向刚性的前提下降低了模组自身重量，能减少配套驱动轴的负载惯量，提升高速往复动作的响应速度；上部的三个圆弧定位槽用于和配套安装基座做快速对位，安装时可通过槽位快速卡入基准位，再配合侧面的两个圆形安装孔完成锁附固定，安装基准统一，能大幅降低现场装调的对位耗时。中部的夹持执行段采用叠层式弹性压合结构，通过侧面的铰接销轴实现夹爪的开合动作，夹爪工作面做了平行齿形设计，接触小尺寸工件时能增大接触摩擦力，避免取放过程中工件滑脱，同时齿形的等高设计可保证夹持力均匀分布，不会对薄壁类小型工件造成夹伤变形；下部的接驳段预留了标准的驱动接口，可直接对接微型气缸或小型伺服推杆，无需额外做转接法兰加工，适配市面上多数微型驱动元件的安装尺寸。设计过程中优先考虑了动作行程的边界控制，夹爪开合行程控制在小范围区间，适配厚度2-8mm的片状、小型块状工件，整体外形的狭长结构可深入狭窄的工装工位内部完成取料，解决常规宽型夹爪无法进入窄空间作业的痛点；各铰接位置都预留了润滑脂存储槽，长期往复动作时可减少销轴磨损，延长模组的维护周期；侧面的多个沉头孔用于安装行程检测传感器的触发片，可配合光电传感器实现夹爪开合位置的信号反馈，方便接入设备的PLC控制系统完成动作逻辑互锁。从安装边界来看，模组主体宽度控制在窄幅尺寸，安装时相邻模组的最小排布间距可压缩至较小范围，适合多工位并排布局的密集取料场景，背部的平面基准面可直接贴附在安装立板上，无需额外调整安装平面度，整体结构无外凸的易干涉部件，动作过程中所有运动部件都在主体轮廓范围内，不会和周边的工装、料道产生运动干涉。
