树莓派3A+开发板结构三维数模

在嵌入式开发项目的结构适配环节，单板计算机的外形与安装尺寸是外壳设计、载板适配、集成安装的核心依据，这款树莓派3A+的结构数模，正是为解决项目前期结构匹配痛点搭建。日常做工业控制终端、小型智能网关、嵌入式检测装置的结构设计时，经常需要把核心计算板集成到定制化的设备壳体里，要是没有精准的板卡三维数模，只能靠手动测量二维图纸尺寸，不仅容易出现接口对位偏差、安装柱错位的问题，还会拖慢整体项目的打样验证节奏。

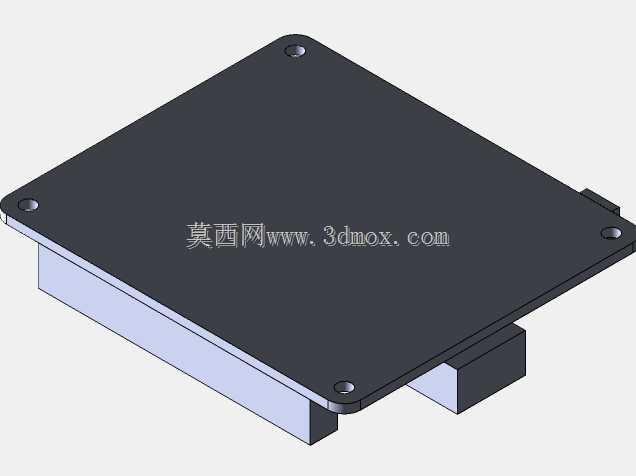

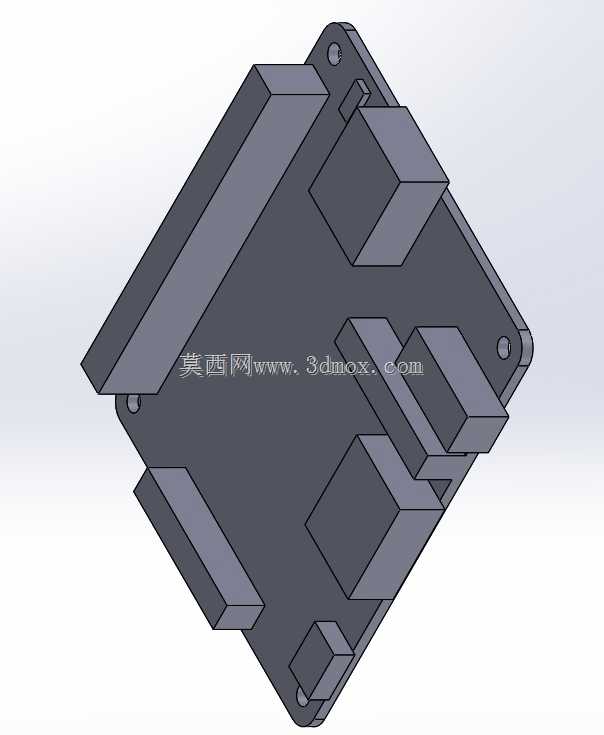

这款数模还原了树莓派3A+的完整板体轮廓，包括板身四个角的安装孔位坐标、孔位的沉台深度，板上所有凸起接插件的高度、投影轮廓都做了对应还原，比如侧边的USB接口、供电接口、HDMI输出接口的突出长度与开口尺寸，板载存储模块、主控芯片的散热面高度，都按照实际硬件的装配公差做了适配预留。设计过程中针对公开机械图纸未标注的细节，结合实际板卡的装配干涉边界做了合理的尺寸推定，所有接插件的外围都预留了常规插头插拔所需的操作空间，不会出现结构装配后插头无法完全插入的问题。

从实际应用场景来看，这款数模可以直接导入结构设计软件中，用于定制开发板专用防护外壳、DIN导轨安装载板、多板堆叠的固定支架，也能在做小型智能设备的内部布局时，提前校核板卡与其他元器件的间隙，比如和散热片、电池模块、通讯扩展板的装配距离，避免后期打样出现空间干涉。板体的安装孔位按照标准M2.5铜柱的装配尺寸做了匹配，孔位周边的禁布区域也做了对应标识，结构设计时可以直接在对应位置布置安装柱，不用反复核对孔位坐标。板身所有凸起元件的高度都按照实际量产板卡的最大公差做了上限设定，设计外壳内壁间隙时，直接参考数模的最高凸点预留0.5mm的安全间隙即可，能有效避免外壳压接板载元件造成硬件损坏。

做嵌入式设备的结构验证时，还可以用这款数模模拟板卡的装配流程，提前预判安装路径上是否存在结构阻挡，比如外壳侧边的接口开口是否和板载接口完全对位，固定螺丝的锁紧路径是否会和其他元件产生干涉，这些细节如果在设计阶段通过数模完成校核，能大幅减少后期打样的修改次数，缩短项目的研发周期。对于做教学演示、结构方案展示的场景，这款数模也能直观呈现单板计算机的硬件布局，方便讲解嵌入式设备的硬件组成与装配逻辑。
