微星B550主板M.2插槽散热马甲结构

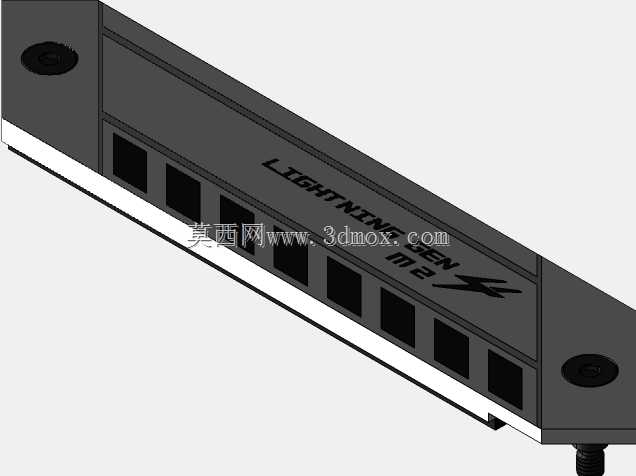

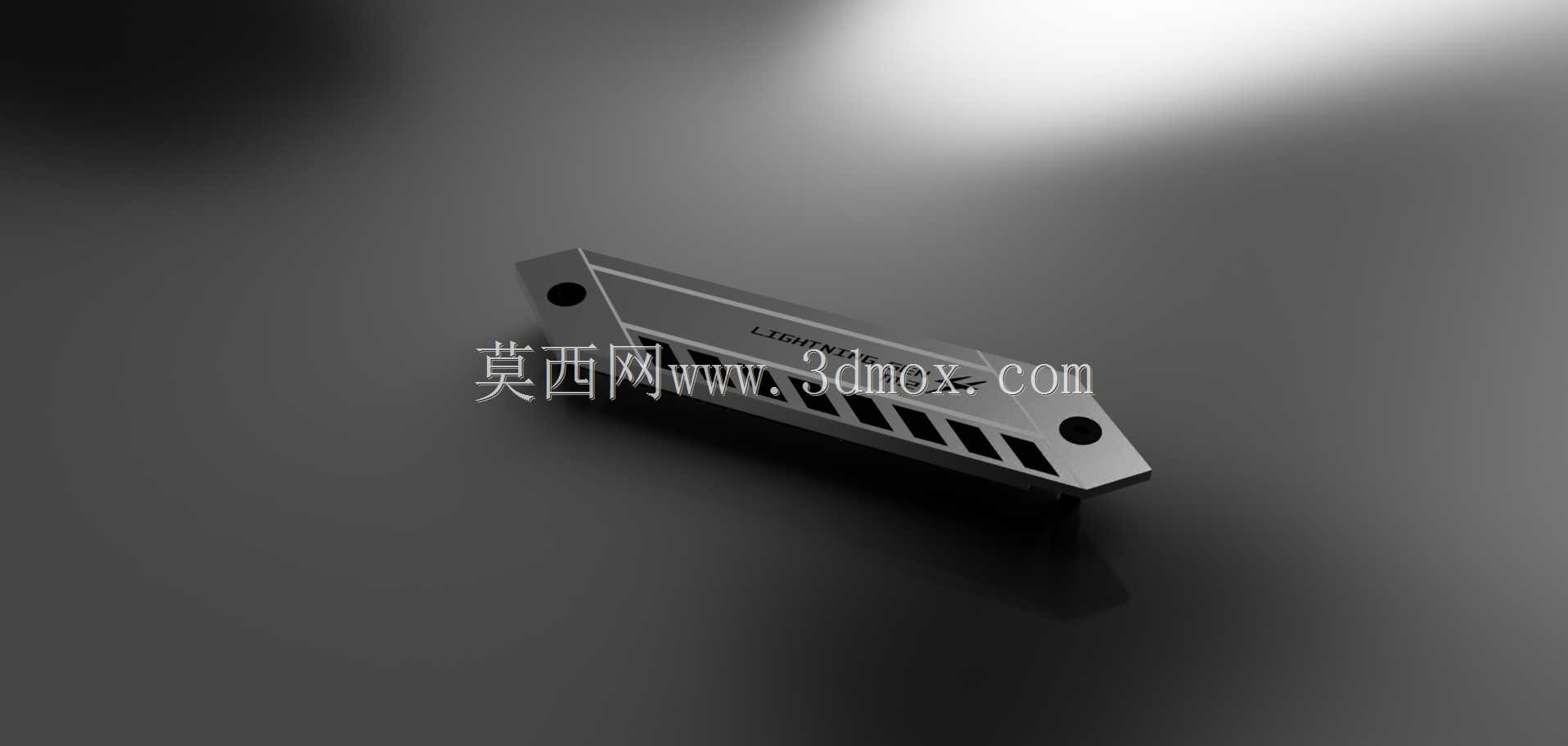

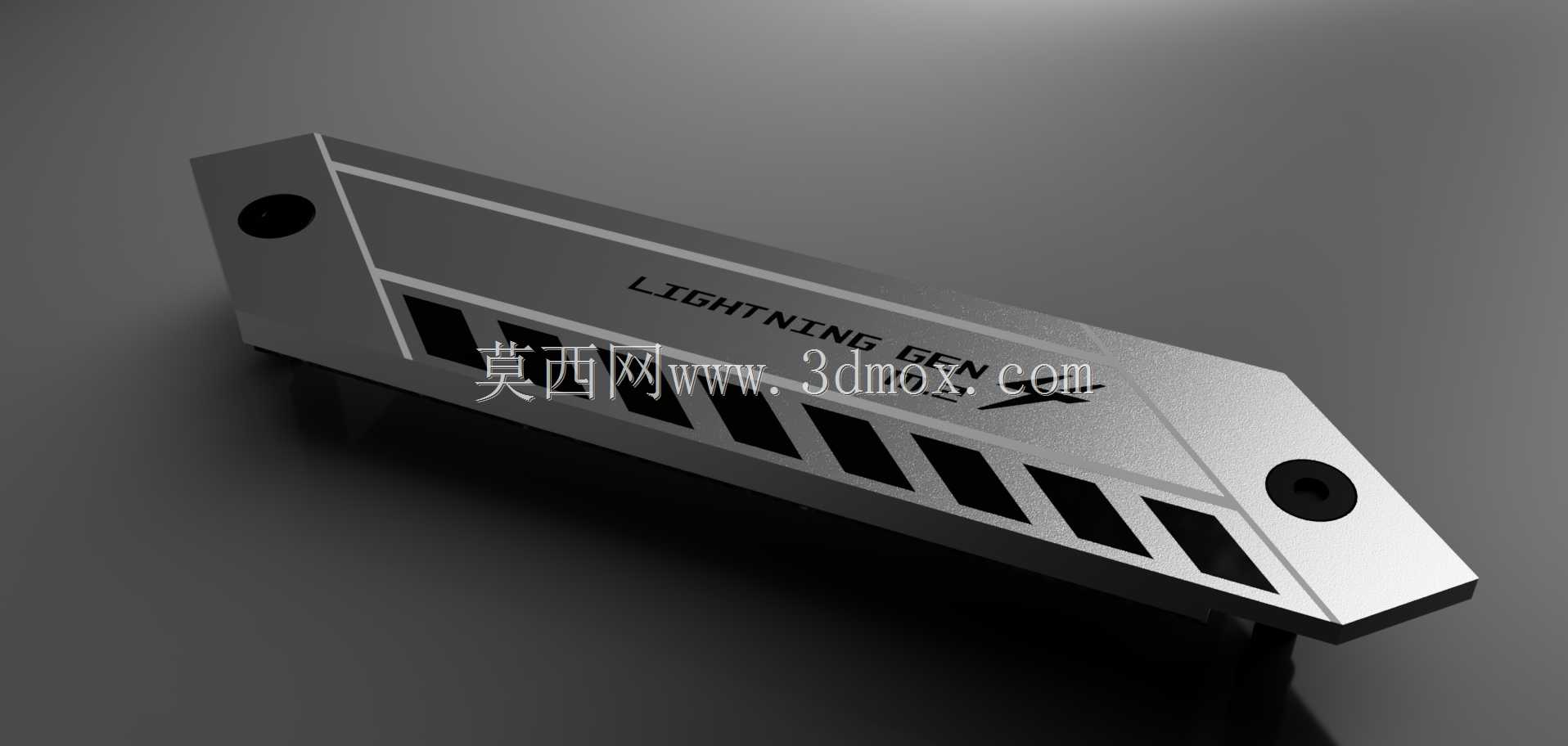

这款M.2散热结构主要适配B550芯片组主板的板载M.2插槽，面向台式电脑主机的存储扩展散热场景，解决高负载下NVMe固态硬盘因持续读写产生的积热问题，避免存储设备因温度过高触发降速机制，保障PCIe4.0规格固态硬盘的持续性能释放。从实际装机应用来看，这类散热件直接覆盖在M.2固态硬盘的颗粒与主控表面，通过金属本体的热传导将存储芯片工作产生的热量快速导出，再借助机箱内部的风道完成热量交换，相比无散热片的裸装状态，能将高负载下的固态温度降低10到15摄氏度左右，有效延长存储颗粒的使用寿命。结构设计上，整体采用长条状一体化金属成型方案，主体为平直的长方体造型，两端预留沉头安装孔位，安装时直接通过螺丝固定在主板预设的M.2散热安装位上，无需额外调整安装支架，适配2280规格的标准M.2固态硬盘，安装边界完全匹配主板M.2插槽的通用布局，不会与周边的内存插槽、显卡插槽产生安装干涉。表面做了斜向开槽的通风结构，这些开槽并非装饰性设计，而是顺着机箱风道的走向预留空气流通通道，让流经散热片表面的气流可以带走更多热量，同时开槽结构也在一定程度上增加了散热件的有效散热面积，提升热交换效率。表面的标识区域做了凹陷式的印刷位，既可以标注产品的系列属性，也不会因为印刷层凸起影响与固态表面的贴合度，散热件与固态接触的一面为完全平整的铣削平面，安装时搭配导热垫即可填充两者之间的微小间隙，降低接触热阻，保证热量传导的效率。设计过程中充分考虑了主板装机的兼容性，整体厚度控制在合理范围内，不会因为散热件过高导致显卡安装时被顶起，也不会遮挡主板上的其他元件，两端的固定孔位采用通用的M.2散热片孔距，除了适配对应型号的微星主板外，也可兼容其他孔距匹配的主板M.2插槽使用。从结构建模的角度来看，这类零件的建模重点在于安装孔位的位置精度、接触面的平面度控制，以及表面开槽的尺寸匹配，既要保证结构强度满足安装时的螺丝锁紧力需求，不会因为锁紧螺丝导致散热件变形，也要控制整体重量，避免给主板PCB带来额外的负重压力，长期使用下不会出现PCB弯曲的隐患。
